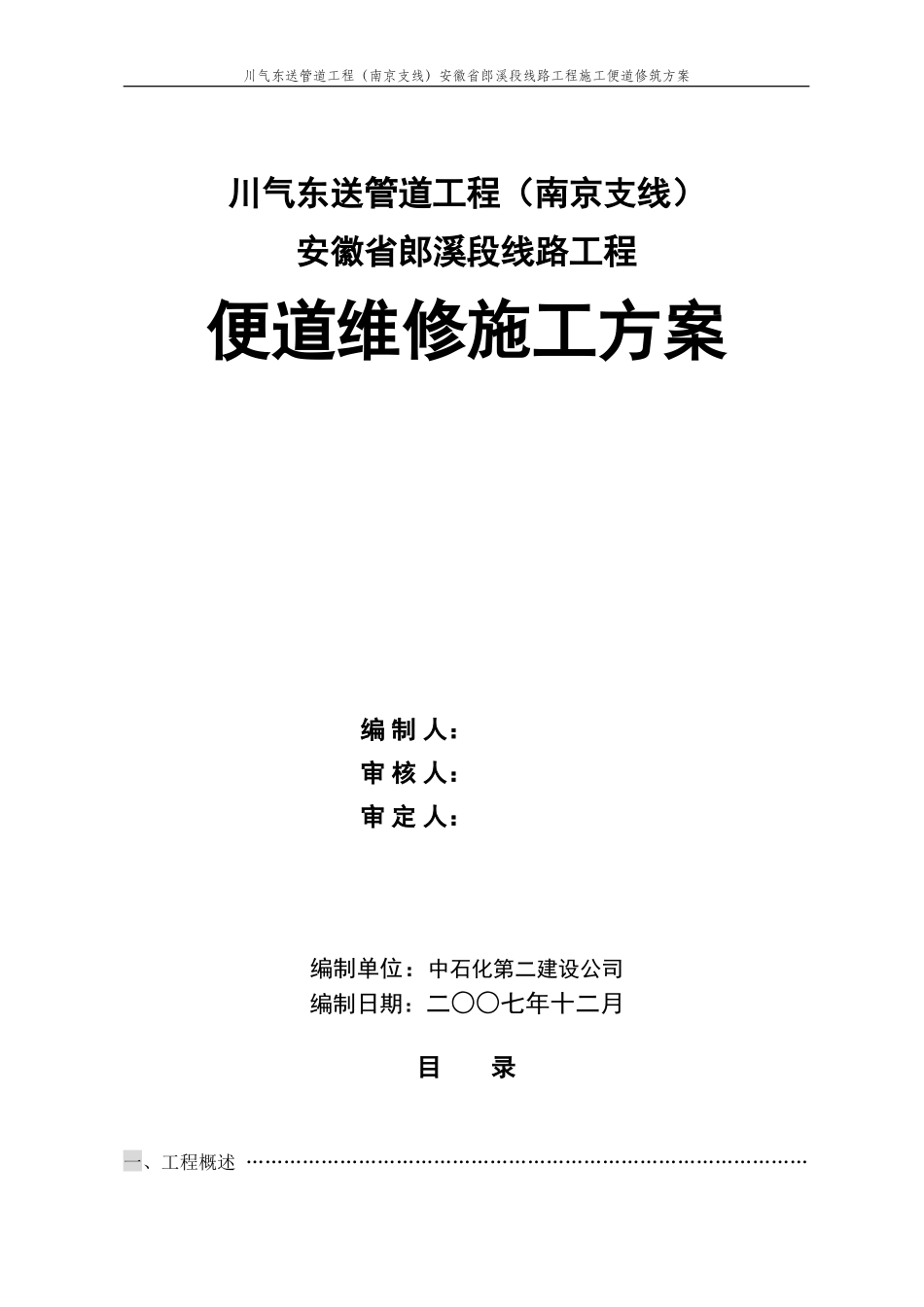

川气东送管道工程（南京支线）安徽省郎溪段线路工程施工便道修筑方案 川气东送管道工程（南京支线）安徽省郎溪段线路工程便道维修施工方案编 制 人： 审 核 人： 审 定 人： 编制单位：中石化第二建设公司编制日期：二○○七年十二月目 录一、工程概述 ………………………………………………………………………………下载后可任意编辑1 二、修筑施工便道原因说明 ……………………………………………………… 1三、施工便道修筑量 ………………………………………………………………………1四、修筑施工便道（通道）的要求和目的 ……………………………………………… 1五、主要工序施工方法及技术措施 ………………………………………………………2 六、各项需要计划 …………………………………………………………………………3七、计划工期 ………………………………………………………………………………5八、HSE 管理措施 …………………………………………………………………………5附图：WLX210G-WLX211G 便道示意图………………………………………………72下载后可任意编辑一、 工程概述标段简述： 川气东送管道工程（南京支线）安徽省郎溪段，起点位于郎溪县十字 镇 分 输 站 , 桩 号 为 WLX101G ， 里 程 0+400 。 管 线 穿 越 宣 杭 铁 路 、 宣 广 高 速 、X018（S318）县道，经过宣朗广茶场，管线沿 S214 公路总体走向由南向北,终点桩号为 WLX191G;里程 43+006.2。全长 43Km。 二、修筑施工便道原因说明川气东送管道工程（南京支线）安徽郎溪线路工程， WLX210G+364m（里程3+035.7）至 WLX210G+427.45m（里程 3+099.2）,宣广高速公路北侧全长 63.45m。堆放场设置于宣广高速公路北侧 WLX211G+149m 处。由于运管车辆不能进入到宣广高速公路北侧的作业带，只有 X027 县道宣广高速公路桥以南里程为 3+923m 处进入小姚村旁有一条机耕路沿宣广高速通往作业带，没有其他进管道路。由于机耕路路况差，道路宽度只有 2.2m，运管车辆和机械设备无法通行，对原有机耕路进行平整后拓宽至 4m，并增加砂石后再碾平压实，机耕路的长度为 0.9Km（见附图）。三、便道修筑量堆放场设置于宣广高速公路北侧 WLX211G+149m 处，并设置一处回车场所，以满足运管车辆掉头所需。由于运管车辆不能进入到宣广高速公路北侧的作业带，宣广高速公路北侧的管材再用炮车、挖掘机及装载机...
