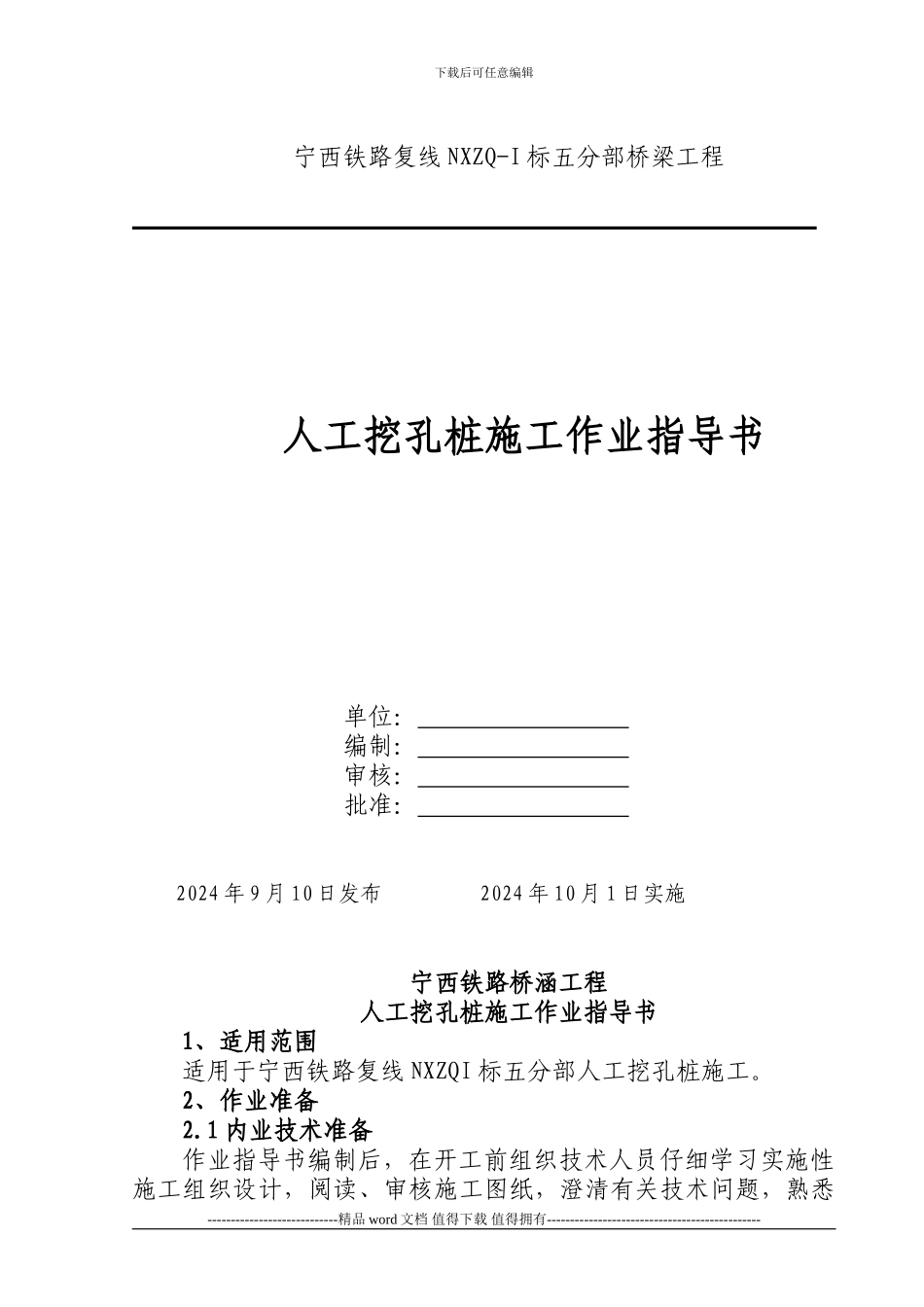

下载后可任意编辑宁西铁路复线 NXZQ-I 标五分部桥梁工程 人工挖孔桩施工作业指导书单位： 编制： 审核： 批准： 2024 年 9 月 10 日发布 2024 年 10 月 1 日实施宁西铁路桥涵工程人工挖孔桩施工作业指导书1、适用范围适用于宁西铁路复线 NXZQI 标五分部人工挖孔桩施工。2、作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------法律规范和技术标准。制定施工安全保证措施，提出钻孔过程中出现问题时的应急预案。对施工人员进行技术交底，安全教育，对既有线旁施工人员进行上岗前技术培训，考核合格后方可持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集，如工程地质、水文地质、便道的调查、调查施工用电来源等相关资料。地下水地表水是否发育，是否有侵蚀性，购买满足施工需要的办公用品。3．技术要求3.1 必须对规划交接控制桩进行复核并完善交接桩程序后方可进行建筑物的控制桩测量，控制桩测量完后由技术负责人复核无误后才能进行孔桩的放线测量。孔桩的测量必须有另一技术员进行复核，所有测量必须有测量和复核记录。3.2 摩擦型桩应以设计桩长控制成孔深度，端承摩擦桩必须保证设计桩长及桩端进入持力层深度。3.3 端承型桩必须保证桩端进入设计持力层的深度。3.4 嵌岩型桩桩端必须嵌入中等风化、微风化、新奇基岩中且嵌岩深度必须大于或等于桩身直径的 1/2 以上。3.5 当桩间净距小于 2 倍桩径且小于 2.5 米时，应采纳间隔开挖，排桩跳挖的最小施工净距不得小于 4.5 米。3.6 井圈中心线与设计轴线的偏差不得大于 20mm，井圈应高出场地 150～200mm，护壁厚 150mm。3.7 护壁模板拆除应在砼浇筑完成 24 小时之后。3.8 护壁上下搭接长度不得小于 50mm，每节护壁均应在当日施工完，局部地质条件差的位置施工时应减少到 300～500mm 一节护壁，或单独设计支护形式。3.9 离持力层 500～700mm 范围禁止爆破作业，必须采纳人工凿岩至设计深度，以免扰动持力层。3.10 当孔底或孔壁渗水速度小于或等于 6mm/min 可采纳常规的灌注砼的方法，砼塌落度宜为 70-90mm。砼应尽可能一次连续灌注完成，若施工缝不可避开时，除按一般施工缝的规定处理外并一律设置上下层锚固钢筋。当...
