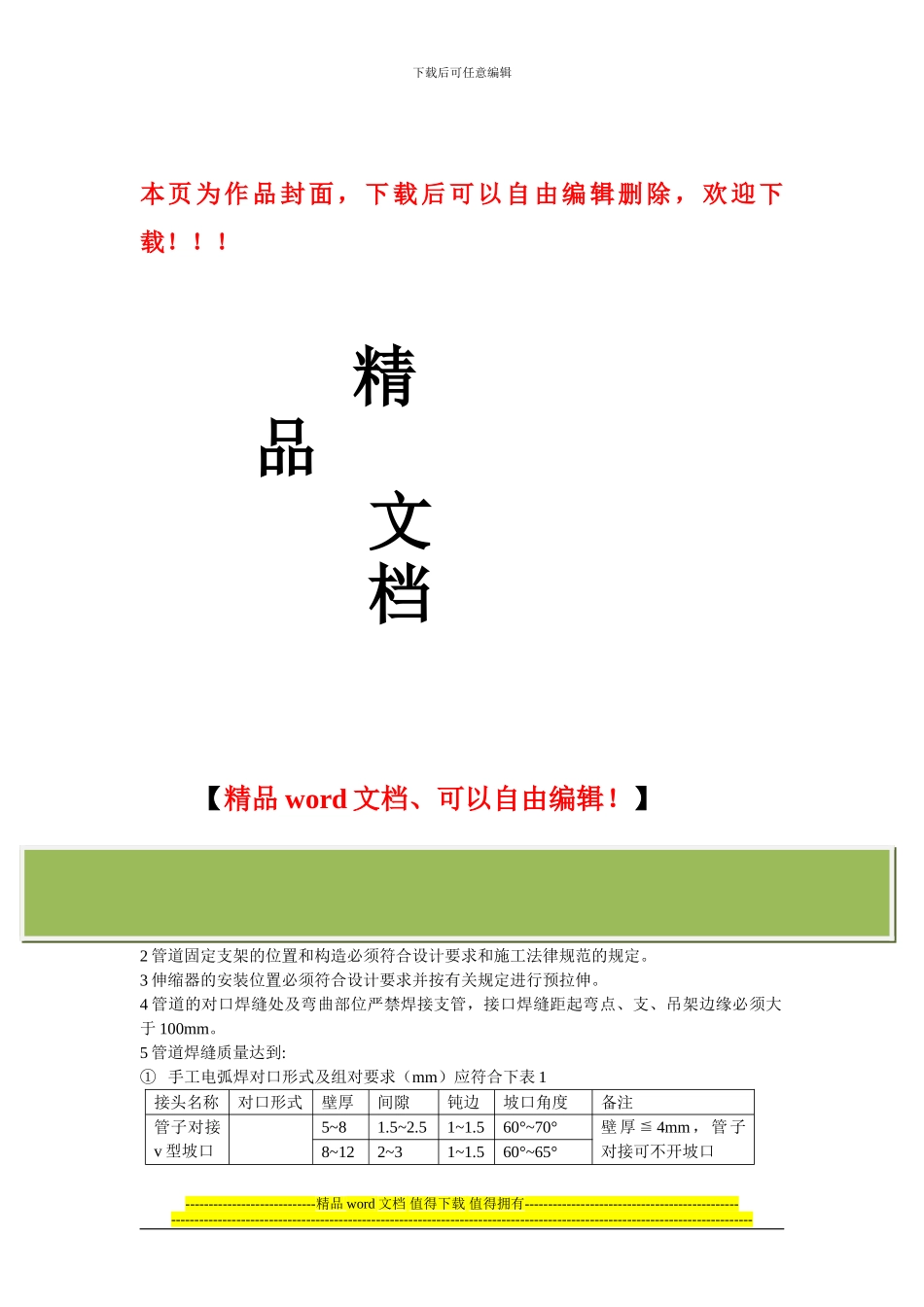

室内采暖管道安装的质量标准和施工应注意的质量问题_第1页
1/4

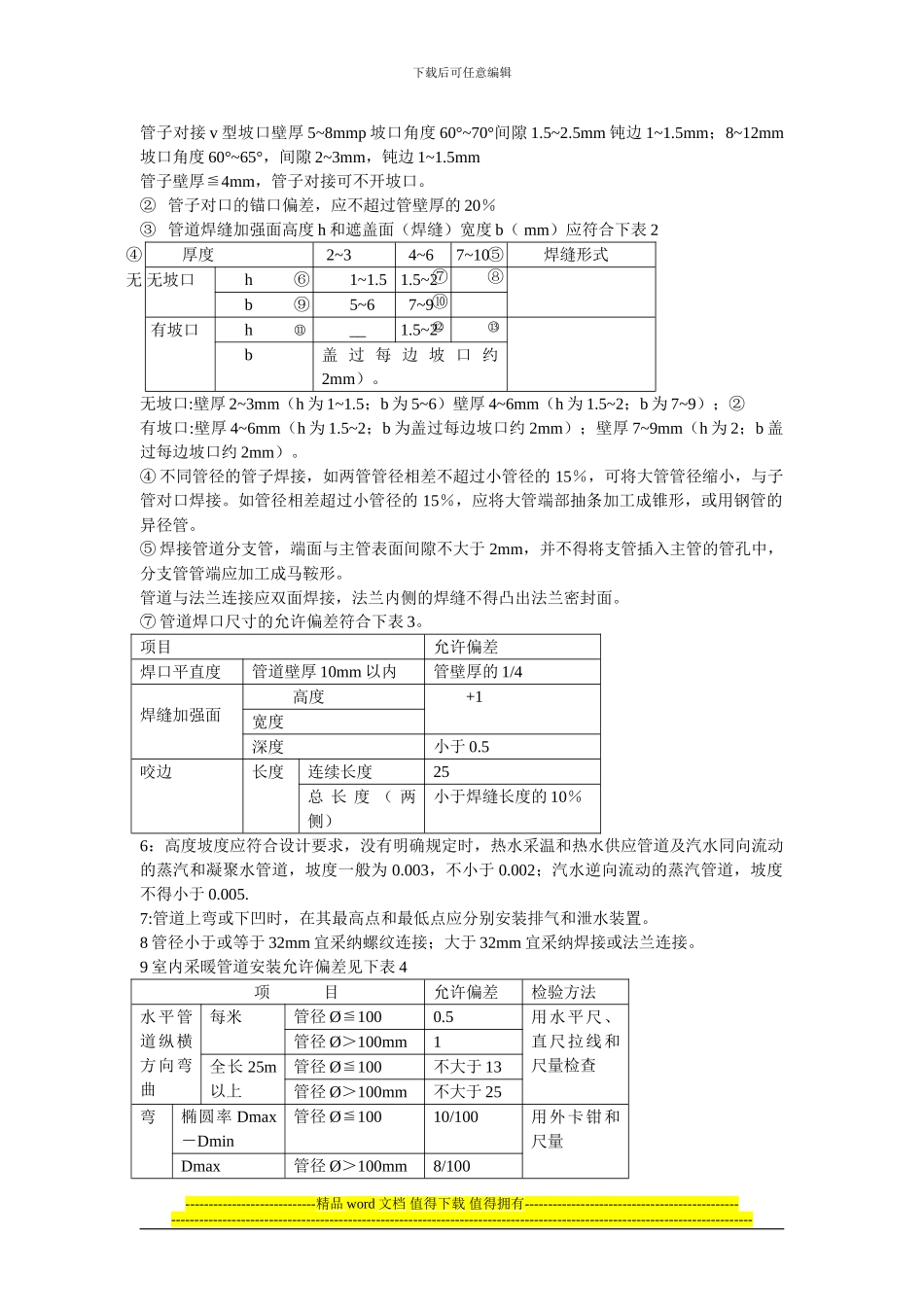

室内采暖管道安装的质量标准和施工应注意的质量问题_第2页
2/4

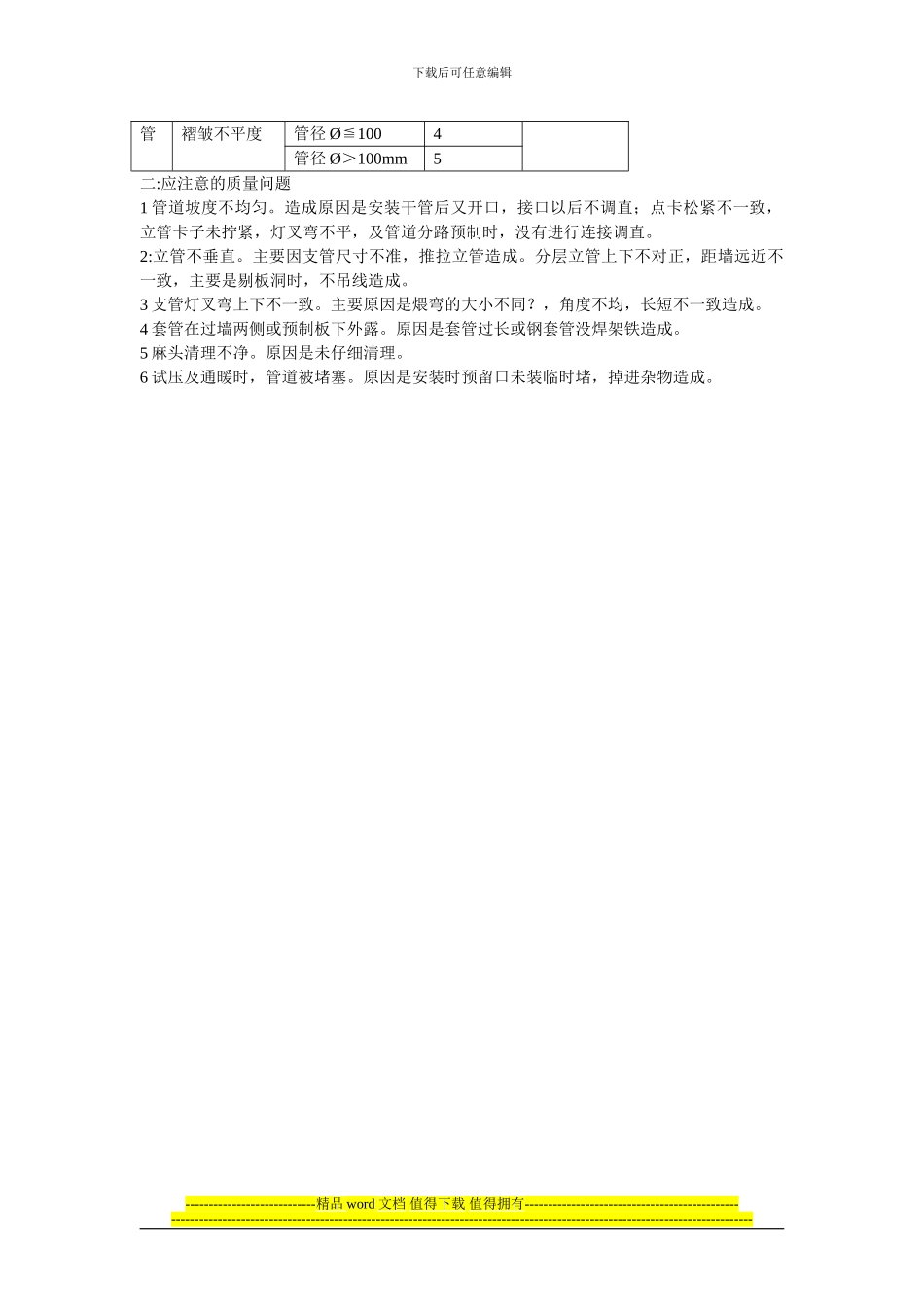

室内采暖管道安装的质量标准和施工应注意的质量问题_第3页
3/4
下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】室内采暖管道安装的质量标准和施工应注意的质量问题一:质量标准1 隐蔽管道和整个采暖系统的水压试验结果,必须符合设计要求和施工法律规范规定。2 管道固定支架的位置和构造必须符合设计要求和施工法律规范的规定。3 伸缩器的安装位置必须符合设计要求并按有关规定进行预拉伸。4 管道的对口焊缝处及弯曲部位严禁焊接支管,接口焊缝距起弯点、支、吊架边缘必须大于 100mm。5 管道焊缝质量达到:① 手工电弧焊对口形式及组对要求(mm)应符合下表 1接头名称对口形式壁厚间隙钝边坡口角度备注管子对接v 型坡口5~81.5~2.51~1.560°~70°壁厚≦4mm,管子对接可不开坡口8~122~31~1.560°~65°----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑管子对接 v 型坡口壁厚 5~8mmp 坡口角度 60°~70°间隙 1.5~2.5mm 钝边 1~1.5mm;8~12mm坡口角度 60°~65°,间隙 2~3mm,钝边 1~1.5mm管子壁厚≦4mm,管子对接可不开坡口。② 管子对口的锚口偏差,应不超过管壁厚的 20%③ 管道焊缝加强面高度 h 和遮盖面(焊缝)宽度 b( mm)应符合下表 2④厚度2~34~67~10⑤焊缝形式无 无坡口h⑥1~1.51.5~2⑦⑧b⑨5~67~9⑩有坡口h⑪__1.5~2⑫⑬b盖 过 每 边 坡 口 约2mm)。无坡口:壁厚 2~3mm(h 为 1~1.5;b 为 5~6)壁厚 4~6mm(h 为 1.5~2;b 为 7~9);②有坡口:壁厚 4~6mm(h 为 1.5~2;b 为盖过每边坡口约 2mm);壁厚 7~9mm(h 为 2;b 盖过每边坡口约 2mm)。④ 不同管径的管子焊接,如两管管径相差不超过小管径的 15%,可将大管管径缩小,与子管对口焊接。如管径相差超过小管径的 15%,应将大管端部抽条加工成锥形,或用钢管的异径管。⑤ 焊接管道分支管,端面与主管表面间隙不大于 2mm,并不得将支管插入主管的管孔中,分支管管端应加工成马鞍形。管道与法兰连接应双面焊接,法兰内侧的焊缝不得凸出法兰密封面。⑦ 管道焊口尺寸的允许偏差符合下表 3。项目允许偏差焊口平直度管道壁厚 10mm 以内管壁厚的 1/4焊缝加强面高度+1宽度深度小于 0.5咬边...
