富地城基坑边坡喷锚支护工程施工方案VIP免费

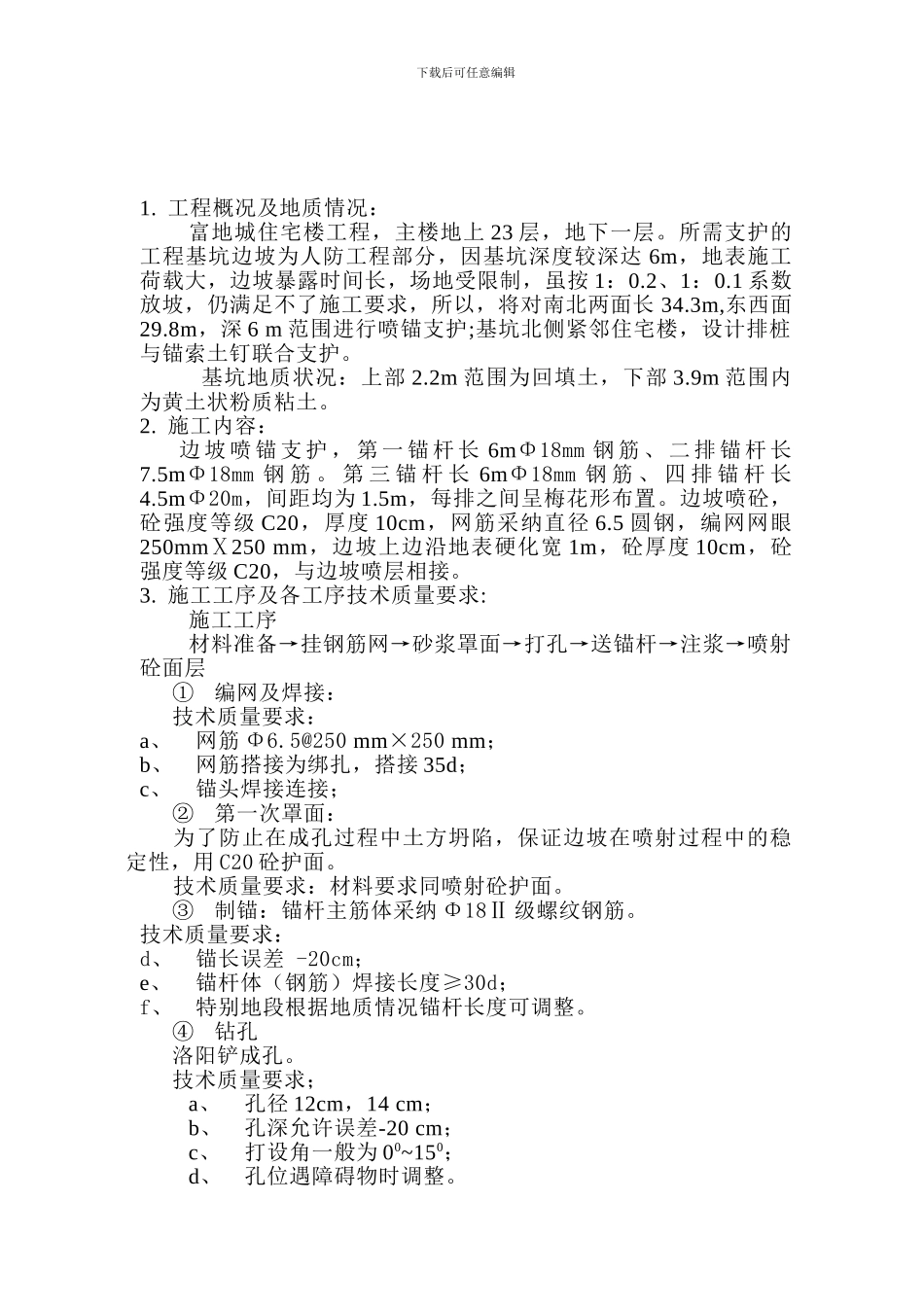

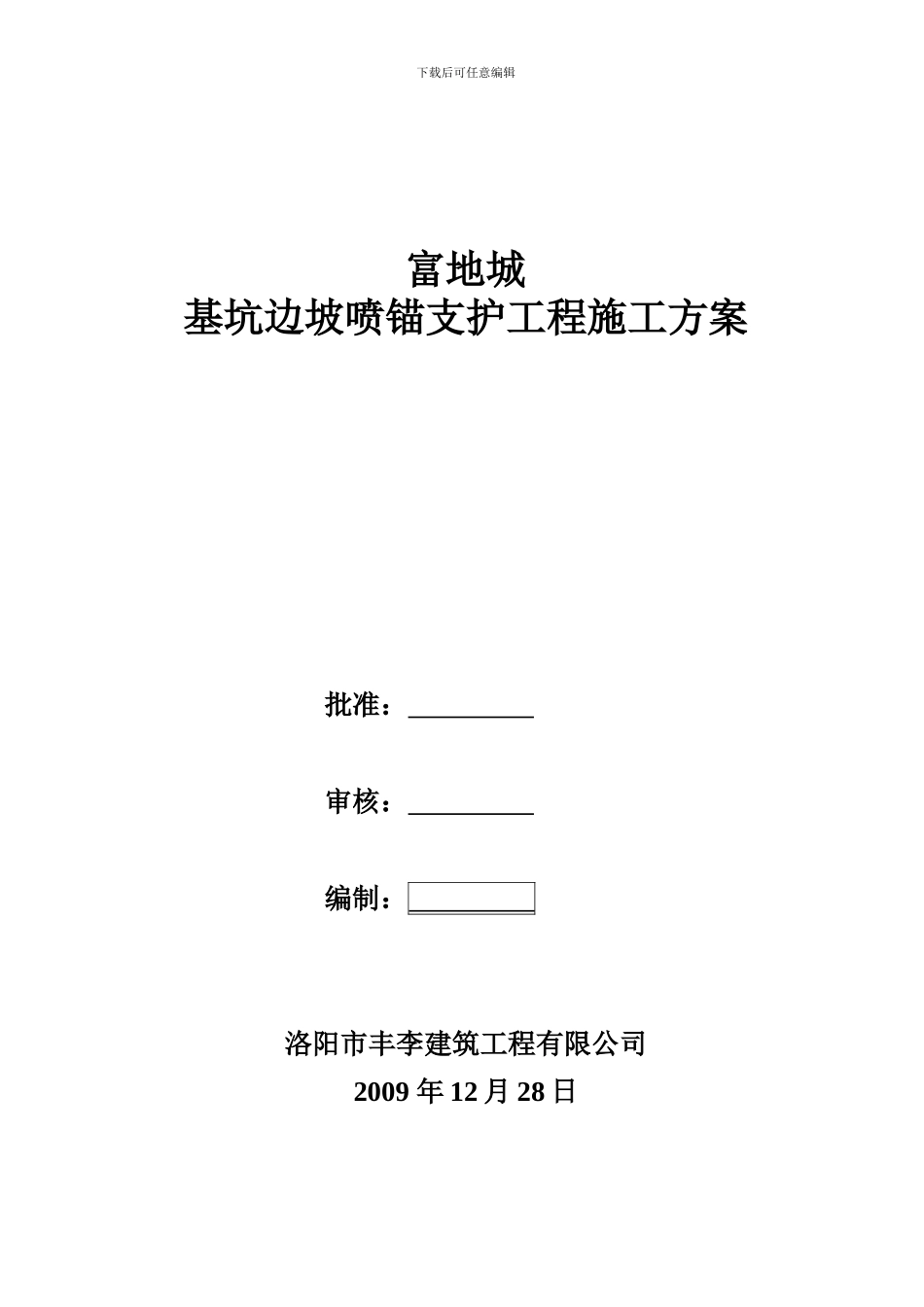

下载后可任意编辑富地城基坑边坡喷锚支护工程施工方案 批准： 审核： 编制： 洛阳市丰李建筑工程有限公司2009 年 12 月 28 日下载后可任意编辑1. 工程概况及地质情况：富地城住宅楼工程，主楼地上 23 层，地下一层。所需支护的工程基坑边坡为人防工程部分，因基坑深度较深达 6m，地表施工荷载大，边坡暴露时间长，场地受限制，虽按 1：0.2、1：0.1 系数放坡，仍满足不了施工要求，所以，将对南北两面长 34.3m,东西面29.8m，深 6 m 范围进行喷锚支护;基坑北侧紧邻住宅楼，设计排桩与锚索土钉联合支护。基坑地质状况：上部 2.2m 范围为回填土，下部 3.9m 范围内为黄土状粉质粘土。2. 施工内容： 边 坡 喷 锚 支 护 ， 第 一 锚 杆 长 6mΦ18mm 钢 筋 、 二 排 锚 杆 长7.5mΦ18mm 钢 筋 。 第 三 锚 杆 长 6mΦ18mm 钢 筋 、 四 排 锚 杆 长4.5mΦ20m，间距均为 1.5m，每排之间呈梅花形布置。边坡喷砼，砼强度等级 C20，厚度 10cm，网筋采纳直径 6.5 圆钢，编网网眼250mmⅩ250 mm，边坡上边沿地表硬化宽 1m，砼厚度 10cm，砼强度等级 C20，与边坡喷层相接。3. 施工工序及各工序技术质量要求:施工工序材料准备→挂钢筋网→砂浆罩面→打孔→送锚杆→注浆→喷射砼面层①编网及焊接：技术质量要求：a、网筋 Φ6.5@250 mm×250 mm；b、网筋搭接为绑扎，搭接 35d；c、锚头焊接连接；②第一次罩面：为了防止在成孔过程中土方坍陷，保证边坡在喷射过程中的稳定性，用 C20 砼护面。技术质量要求：材料要求同喷射砼护面。③制锚：锚杆主筋体采纳 Φ18Ⅱ 级螺纹钢筋。技术质量要求：d、锚长误差 -20cm；e、锚杆体（钢筋）焊接长度≥30d；f、特别地段根据地质情况锚杆长度可调整。④钻孔洛阳铲成孔。技术质量要求；a、孔径 12cm，14 cm；b、孔深允许误差-20 cm；c、打设角一般为 00~150；d、孔位遇障碍物时调整。下载后可任意编辑⑤ 注浆注浆采纳纯水泥浆，为了加快施工速度，注浆液中加早强剂。技术质量要求：a、水灰比为：0.45；b、注浆压力≥0.6-0.8Mpa；c、普通硅酸盐水泥 p.c.42.5#水泥;d、掺入水泥用量 3%复合型早强抗冻剂。⑥ 修坡面注浆后进行修整坡面；定点、放线确保坡面平整，应严格控制坡面到地下室墙体距离。⑦ 喷射砼护面钢筋网片和锚杆头焊接好以后,立即进行喷砼作业。为了加快施 工 速 度 ， 砼 中 加 早 强 剂 。 喷 射 时 ， 喷 ...
