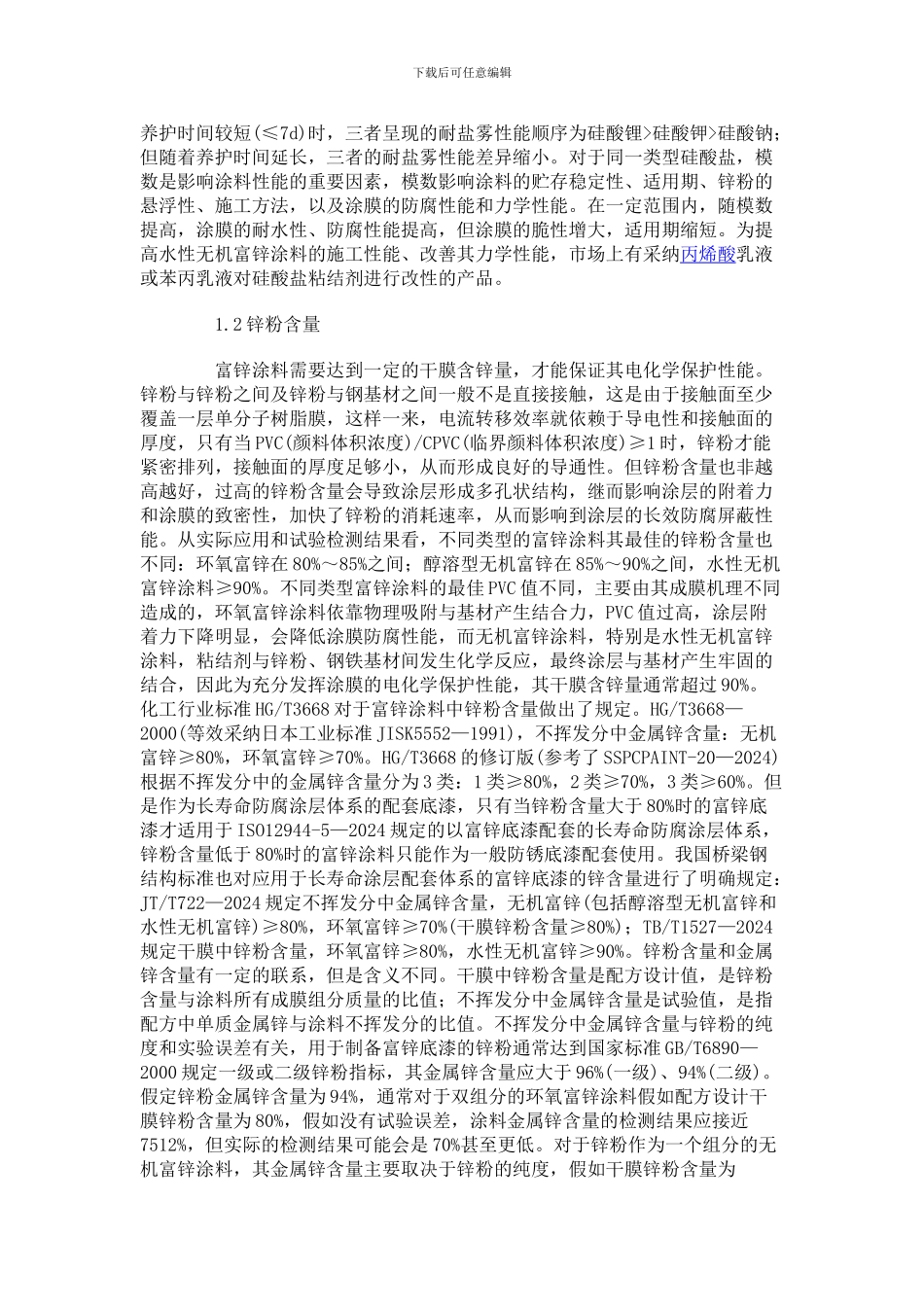

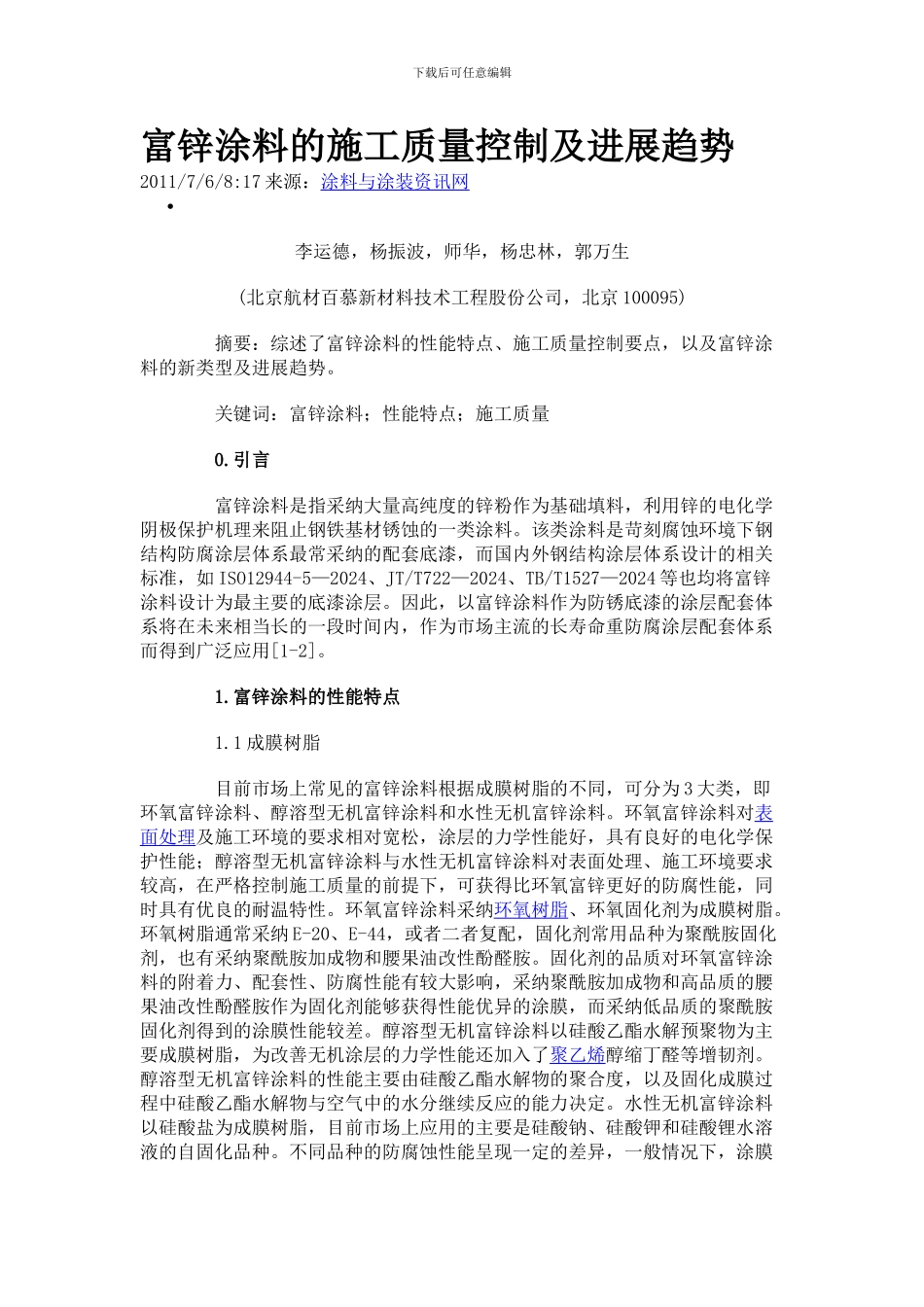

下载后可任意编辑富锌涂料的施工质量控制及进展趋势2011/7/6/8:17 来源:涂料与涂装资讯网李运德,杨振波,师华,杨忠林,郭万生(北京航材百慕新材料技术工程股份公司,北京 100095) 摘要:综述了富锌涂料的性能特点、施工质量控制要点,以及富锌涂料的新类型及进展趋势。 关键词:富锌涂料;性能特点;施工质量 0.引言 富锌涂料是指采纳大量高纯度的锌粉作为基础填料,利用锌的电化学阴极保护机理来阻止钢铁基材锈蚀的一类涂料。该类涂料是苛刻腐蚀环境下钢结构防腐涂层体系最常采纳的配套底漆,而国内外钢结构涂层体系设计的相关标准,如 ISO12944-5—2024、JT/T722—2024、TB/T1527—2024 等也均将富锌涂料设计为最主要的底漆涂层。因此,以富锌涂料作为防锈底漆的涂层配套体系将在未来相当长的一段时间内,作为市场主流的长寿命重防腐涂层配套体系而得到广泛应用[1-2]。 1.富锌涂料的性能特点 1.1 成膜树脂 目前市场上常见的富锌涂料根据成膜树脂的不同,可分为 3 大类,即环氧富锌涂料、醇溶型无机富锌涂料和水性无机富锌涂料。环氧富锌涂料对表面处理及施工环境的要求相对宽松,涂层的力学性能好,具有良好的电化学保护性能;醇溶型无机富锌涂料与水性无机富锌涂料对表面处理、施工环境要求较高,在严格控制施工质量的前提下,可获得比环氧富锌更好的防腐性能,同时具有优良的耐温特性。环氧富锌涂料采纳环氧树脂、环氧固化剂为成膜树脂。环氧树脂通常采纳 E-20、E-44,或者二者复配,固化剂常用品种为聚酰胺固化剂,也有采纳聚酰胺加成物和腰果油改性酚醛胺。固化剂的品质对环氧富锌涂料的附着力、配套性、防腐性能有较大影响,采纳聚酰胺加成物和高品质的腰果油改性酚醛胺作为固化剂能够获得性能优异的涂膜,而采纳低品质的聚酰胺固化剂得到的涂膜性能较差。醇溶型无机富锌涂料以硅酸乙酯水解预聚物为主要成膜树脂,为改善无机涂层的力学性能还加入了聚乙烯醇缩丁醛等增韧剂。醇溶型无机富锌涂料的性能主要由硅酸乙酯水解物的聚合度,以及固化成膜过程中硅酸乙酯水解物与空气中的水分继续反应的能力决定。水性无机富锌涂料以硅酸盐为成膜树脂,目前市场上应用的主要是硅酸钠、硅酸钾和硅酸锂水溶液的自固化品种。不同品种的防腐蚀性能呈现一定的差异,一般情况下,涂膜下载后可任意编辑养护时间较短(≤7d)时,三者呈现的耐盐雾性能顺序为硅酸锂>硅酸钾>硅酸钠;但随着养护时间延长,三者的耐盐雾性能差异缩小。对于同一类...
