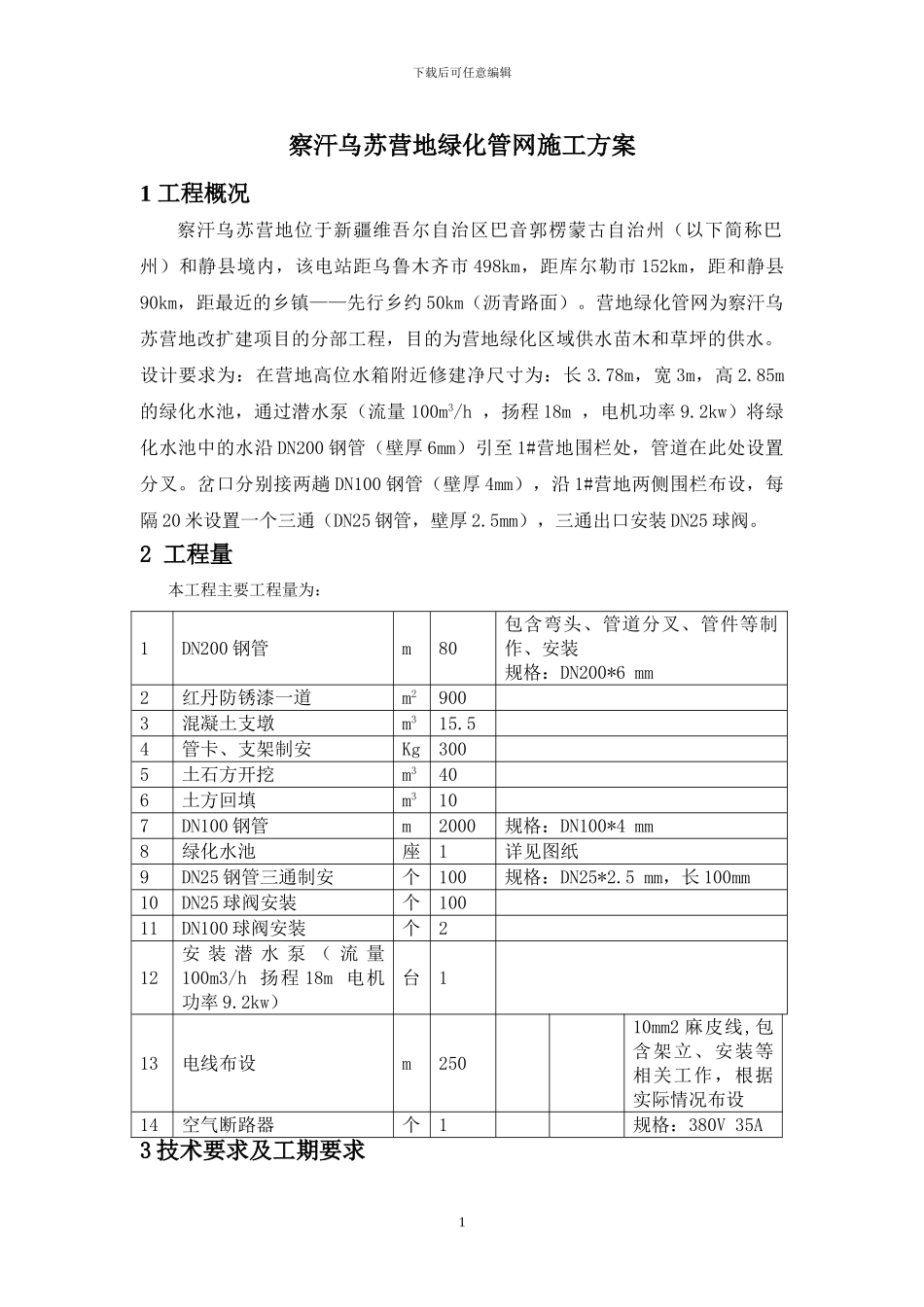

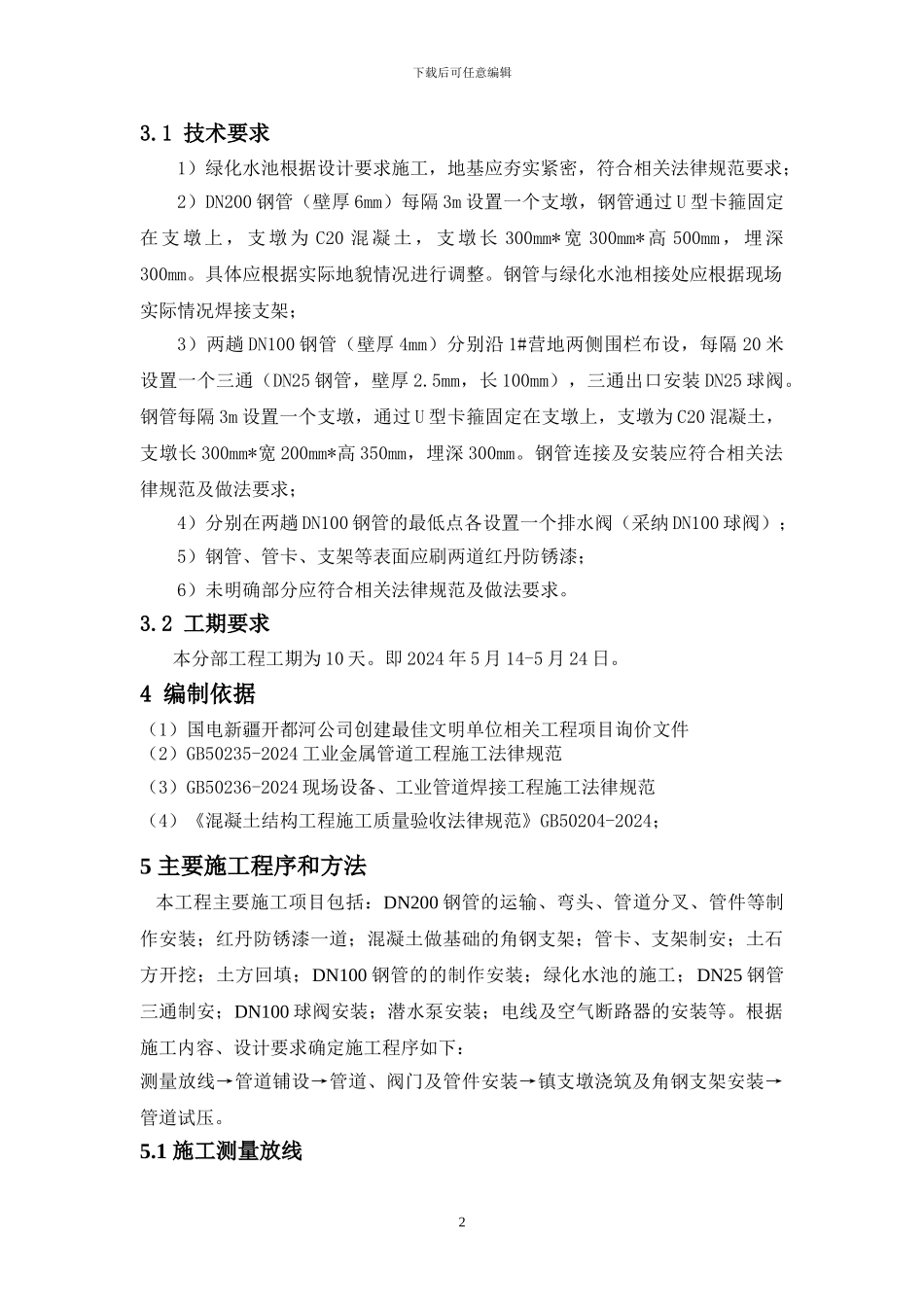

下载后可任意编辑察汗乌苏营地绿化管网施工方案1 工程概况察汗乌苏营地位于新疆维吾尔自治区巴音郭楞蒙古自治州（以下简称巴州）和静县境内，该电站距乌鲁木齐市 498km，距库尔勒市 152km，距和静县90km，距最近的乡镇——先行乡约 50km（沥青路面）。营地绿化管网为察汗乌苏营地改扩建项目的分部工程，目的为营地绿化区域供水苗木和草坪的供水。设计要求为：在营地高位水箱附近修建净尺寸为：长 3.78m，宽 3m，高 2.85m的绿化水池，通过潜水泵（流量 100m3/h ，扬程 18m ，电机功率 9.2kw）将绿化水池中的水沿 DN200 钢管（壁厚 6mm）引至 1#营地围栏处，管道在此处设置分叉。岔口分别接两趟 DN100 钢管（壁厚 4mm），沿 1#营地两侧围栏布设，每隔 20 米设置一个三通（DN25 钢管，壁厚 2.5mm），三通出口安装 DN25 球阀。2 工程量 本工程主要工程量为：1DN200 钢管m80包含弯头、管道分叉、管件等制作、安装规格：DN200*6 mm2红丹防锈漆一道m29003混凝土支墩m315.54管卡、支架制安Kg3005土石方开挖m3406土方回填m3107DN100 钢管m2000规格：DN100*4 mm8绿化水池座1详见图纸9DN25 钢管三通制安个100规格：DN25*2.5 mm，长 100mm10DN25 球阀安装个10011DN100 球阀安装个212安 装 潜 水 泵 （ 流 量100m3/h 扬程 18m 电机功率 9.2kw）台113电线布设m25010mm2 麻皮线,包含架立、安装等相关工作，根据实际情况布设14空气断路器个1规格：380V 35A3 技术要求及工期要求1下载后可任意编辑3.1 技术要求1）绿化水池根据设计要求施工，地基应夯实紧密，符合相关法律规范要求；2）DN200 钢管（壁厚 6mm）每隔 3m 设置一个支墩，钢管通过 U 型卡箍固定在 支 墩 上 ， 支 墩 为 C20 混 凝 土 ， 支 墩 长 300mm* 宽 300mm* 高 500mm ， 埋 深300mm。具体应根据实际地貌情况进行调整。钢管与绿化水池相接处应根据现场实际情况焊接支架；3）两趟 DN100 钢管（壁厚 4mm）分别沿 1#营地两侧围栏布设，每隔 20 米设置一个三通（DN25 钢管，壁厚 2.5mm，长 100mm），三通出口安装 DN25 球阀。钢管每隔 3m 设置一个支墩，通过 U 型卡箍固定在支墩上，支墩为 C20 混凝土，支墩长 300mm*宽 200mm*高 350mm，埋深 300mm。钢管连接及安装应符合相关法律规范及做法要求；4）分别在两趟 DN100 钢管的最低点各设置一个排水阀（采纳 DN100 球阀）；5）钢管、管卡、支...
