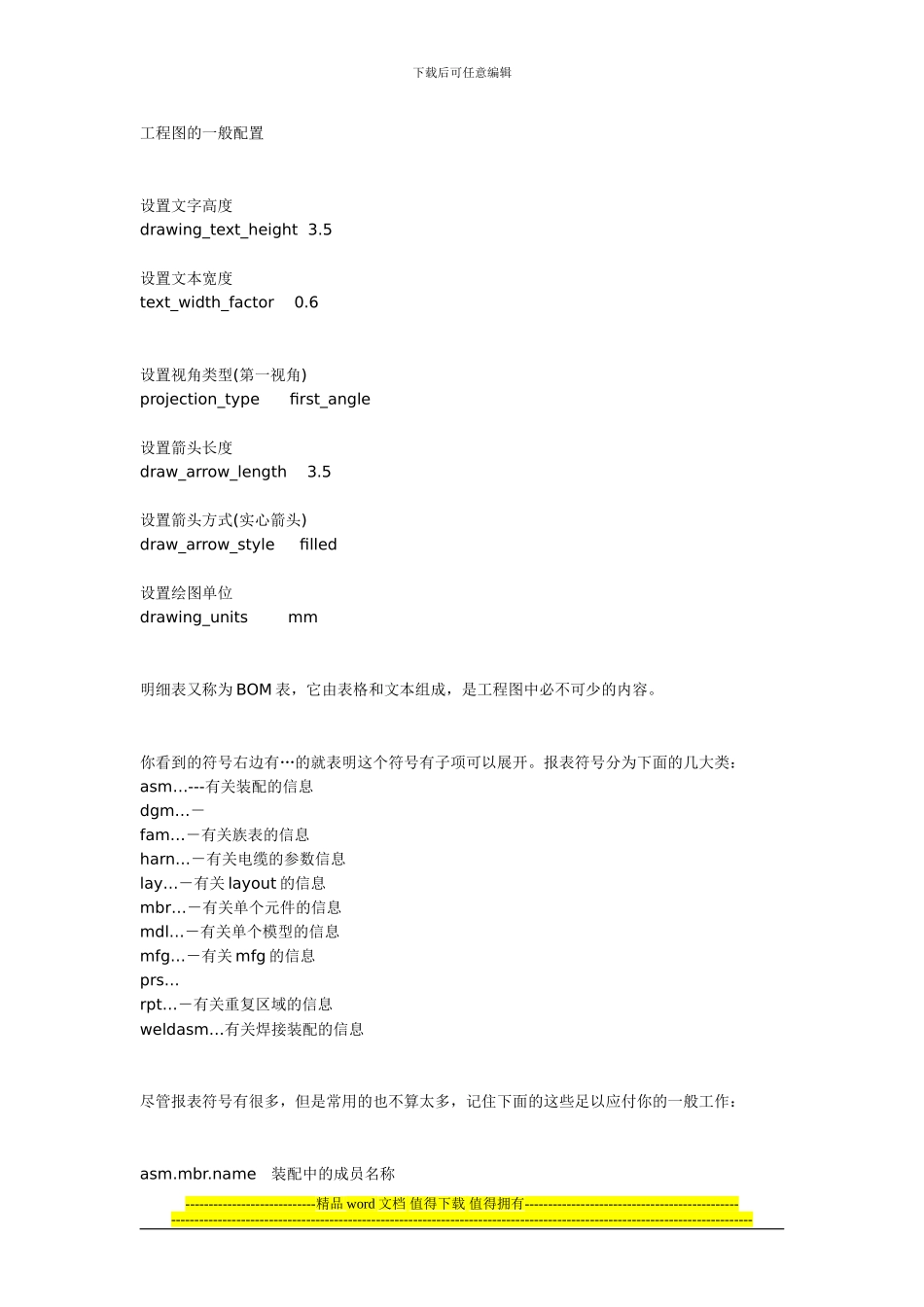

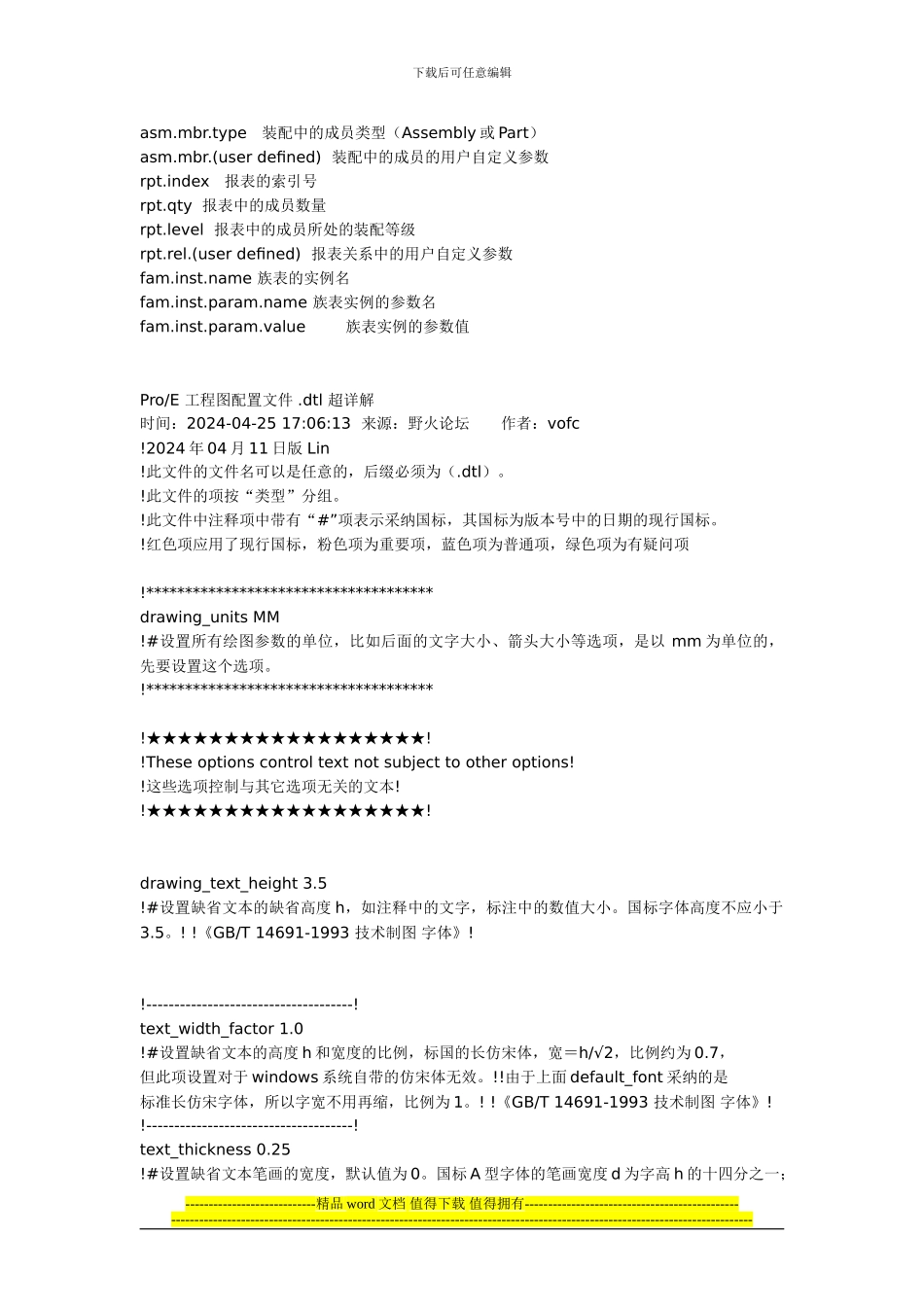

下载后可任意编辑工程图的一般配置设置文字高度drawing_text_height 3.5设置文本宽度text_width_factor 0.6设置视角类型(第一视角)projection_type first_angle设置箭头长度draw_arrow_length 3.5设置箭头方式(实心箭头)draw_arrow_style filled设置绘图单位drawing_units mm 明细表又称为 BOM 表，它由表格和文本组成，是工程图中必不可少的内容。你看到的符号右边有…的就表明这个符号有子项可以展开。报表符号分为下面的几大类：asm…---有关装配的信息dgm…－fam…－有关族表的信息harn…－有关电缆的参数信息lay…－有关 layout 的信息mbr…－有关单个元件的信息mdl…－有关单个模型的信息mfg…－有关 mfg 的信息prs…rpt…－有关重复区域的信息weldasm…有关焊接装配的信息 尽管报表符号有很多，但是常用的也不算太多，记住下面的这些足以应付你的一般工作：asm.mbr.name 装配中的成员名称----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑asm.mbr.type 装配中的成员类型（Assembly 或 Part）asm.mbr.(user defined) 装配中的成员的用户自定义参数rpt.index 报表的索引号rpt.qty 报表中的成员数量rpt.level 报表中的成员所处的装配等级rpt.rel.(user defined) 报表关系中的用户自定义参数fam.inst.name 族表的实例名fam.inst.param.name 族表实例的参数名fam.inst.param.value 族表实例的参数值Pro/E 工程图配置文件 .dtl 超详解 时间：2024-04-25 17:06:13 来源：野火论坛 作者：vofc !2024 年 04 月 11 日版 Lin!此文件的文件名可以是任意的，后缀必须为（.dtl）。!此文件的项按“类型”分组。!此文件中注释项中带有“#”项表示采纳国标，其国标为版本号中的日期的现行国标。!红色项应用了现行国标，粉色项为重要项，蓝色项为普通项，绿色项为有疑问项!*************************************drawing_units MM!#设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以 mm 为单位的，先要设置这个选项。 !************************************* !★★★★★★★★★★★★★★★★★★!!These options control text not subject to other options!!...
