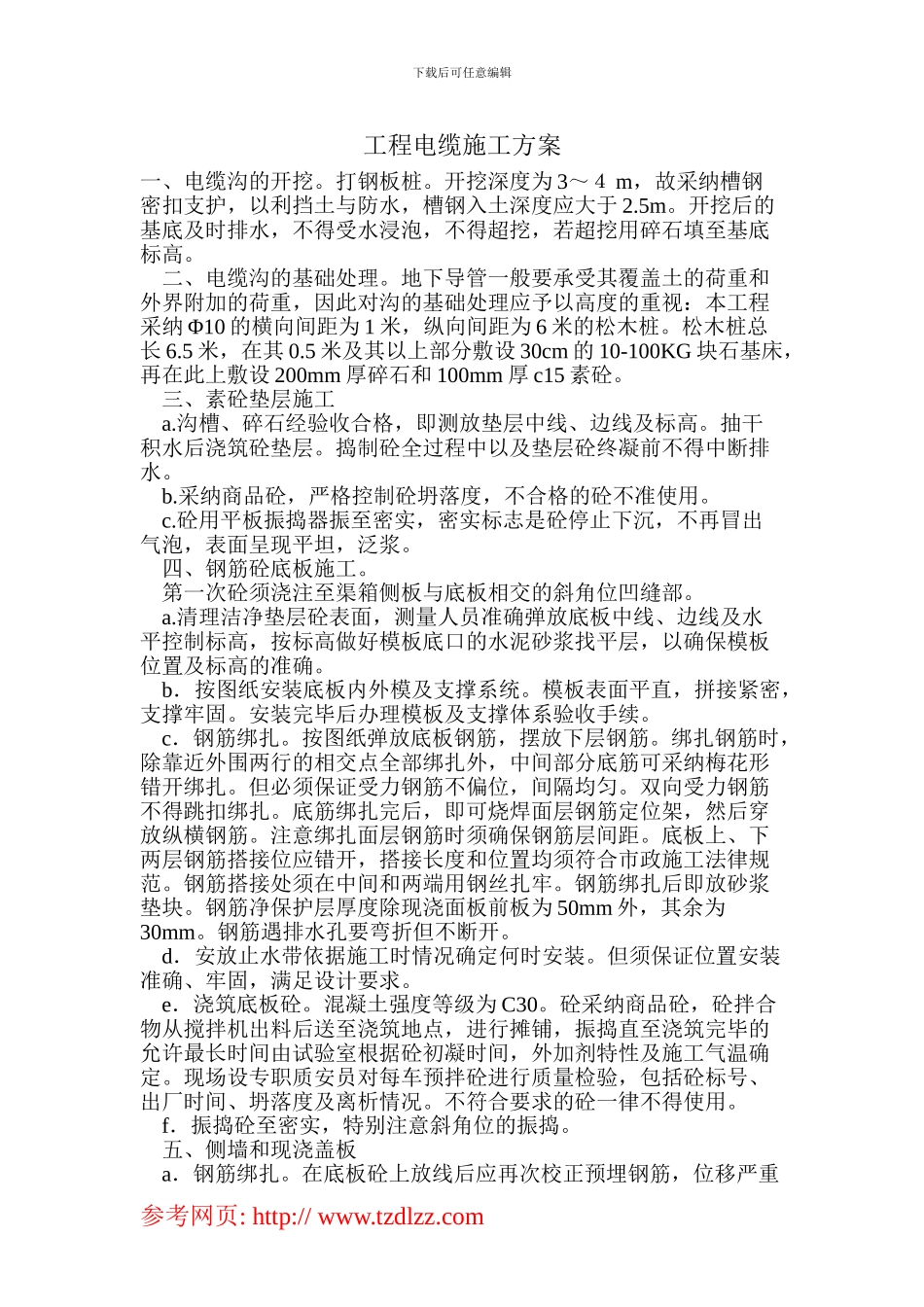

下载后可任意编辑工程电缆施工方案一、电缆沟的开挖。打钢板桩。开挖深度为 3～４ m，故采纳槽钢密扣支护，以利挡土与防水，槽钢入土深度应大于 2.5m。开挖后的基底及时排水，不得受水浸泡，不得超挖，若超挖用碎石填至基底标高。 二、电缆沟的基础处理。地下导管一般要承受其覆盖土的荷重和外界附加的荷重，因此对沟的基础处理应予以高度的重视：本工程采纳 Φ10 的横向间距为 1 米，纵向间距为 6 米的松木桩。松木桩总长 6.5 米，在其 0.5 米及其以上部分敷设 30cm 的 10-100KG 块石基床，再在此上敷设 200mm 厚碎石和 100mm 厚 c15 素砼。 三、素砼垫层施工 a.沟槽、碎石经验收合格，即测放垫层中线、边线及标高。抽干积水后浇筑砼垫层。捣制砼全过程中以及垫层砼终凝前不得中断排水。 b.采纳商品砼，严格控制砼坍落度，不合格的砼不准使用。 c.砼用平板振捣器振至密实，密实标志是砼停止下沉，不再冒出气泡，表面呈现平坦，泛浆。 四、钢筋砼底板施工。 第一次砼须浇注至渠箱侧板与底板相交的斜角位凹缝部。 a.清理洁净垫层砼表面，测量人员准确弹放底板中线、边线及水平控制标高，按标高做好模板底口的水泥砂浆找平层，以确保模板位置及标高的准确。 b．按图纸安装底板内外模及支撑系统。模板表面平直，拼接紧密，支撑牢固。安装完毕后办理模板及支撑体系验收手续。 c．钢筋绑扎。按图纸弹放底板钢筋，摆放下层钢筋。绑扎钢筋时，除靠近外围两行的相交点全部绑扎外，中间部分底筋可采纳梅花形错开绑扎。但必须保证受力钢筋不偏位，间隔均匀。双向受力钢筋不得跳扣绑扎。底筋绑扎完后，即可烧焊面层钢筋定位架，然后穿放纵横钢筋。注意绑扎面层钢筋时须确保钢筋层间距。底板上、下两层钢筋搭接位应错开，搭接长度和位置均须符合市政施工法律规范。钢筋搭接处须在中间和两端用钢丝扎牢。钢筋绑扎后即放砂浆垫块。钢筋净保护层厚度除现浇面板前板为 50mm 外，其余为30mm。钢筋遇排水孔要弯折但不断开。 d．安放止水带依据施工时情况确定何时安装。但须保证位置安装准确、牢固，满足设计要求。 e．浇筑底板砼。混凝土强度等级为 C30。砼采纳商品砼，砼拌合物从搅拌机出料后送至浇筑地点，进行摊铺，振捣直至浇筑完毕的允许最长时间由试验室根据砼初凝时间，外加剂特性及施工气温确定。现场设专职质安员对每车预拌砼进行质量检验，包括砼标号、出厂时间、坍落度及离析情况。不符合要求的砼一律不得使用。 f...
