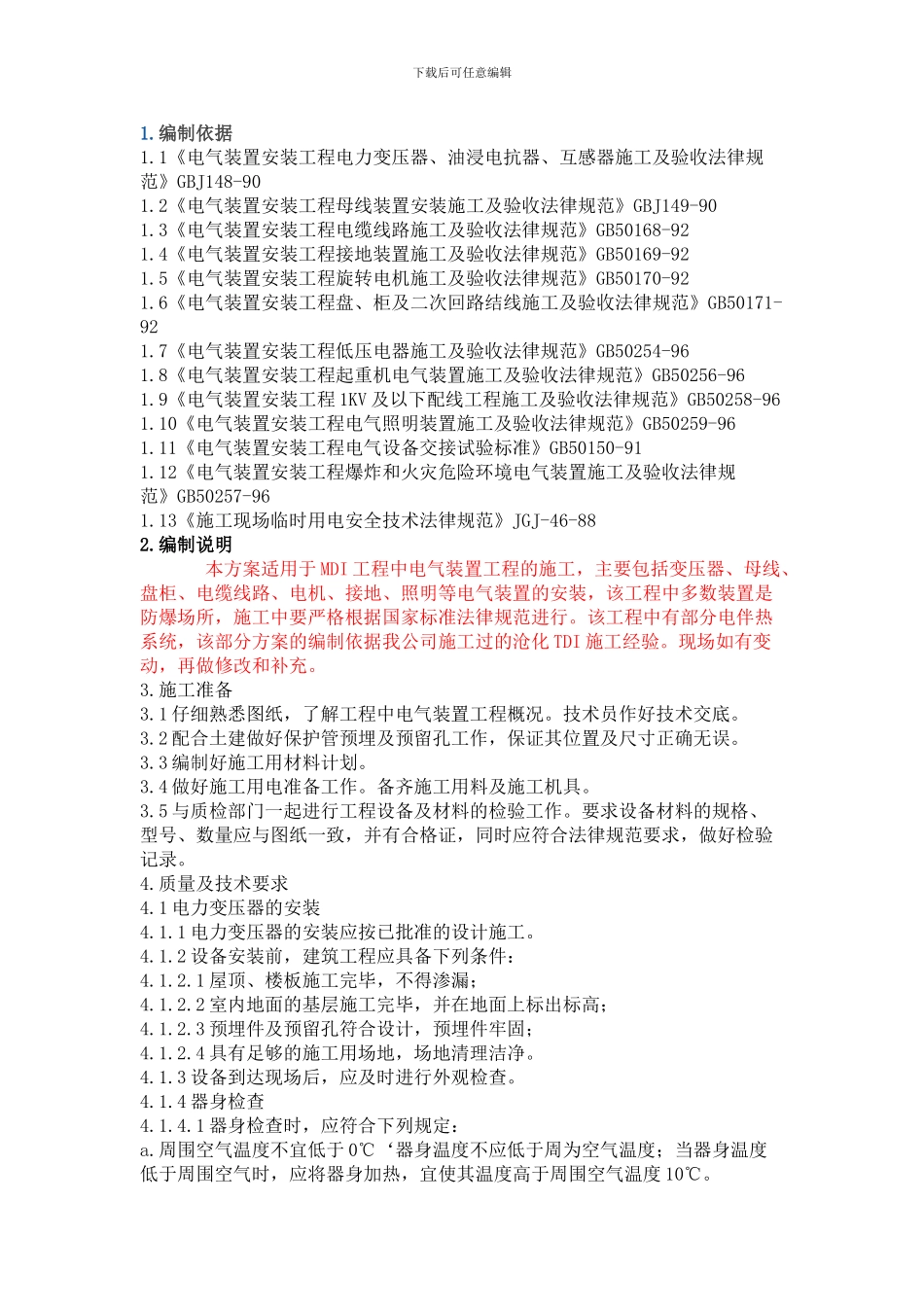

下载后可任意编辑1.编制依据1.1《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148-901.2《电气装置安装工程母线装置安装施工及验收法律规范》GBJ149-901.3《电气装置安装工程电缆线路施工及验收法律规范》GB50168-921.4《电气装置安装工程接地装置施工及验收法律规范》GB50169-921.5《电气装置安装工程旋转电机施工及验收法律规范》GB50170-921.6《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171-921.7《电气装置安装工程低压电器施工及验收法律规范》GB50254-961.8《电气装置安装工程起重机电气装置施工及验收法律规范》GB50256-961.9《电气装置安装工程 1KV 及以下配线工程施工及验收法律规范》GB50258-961.10《电气装置安装工程电气照明装置施工及验收法律规范》GB50259-961.11《电气装置安装工程电气设备交接试验标准》GB50150-911.12《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》GB50257-961.13《施工现场临时用电安全技术法律规范》JGJ-46-882.编制说明 本方案适用于 MDI 工程中电气装置工程的施工，主要包括变压器、母线、盘柜、电缆线路、电机、接地、照明等电气装置的安装，该工程中多数装置是防爆场所，施工中要严格根据国家标准法律规范进行。该工程中有部分电伴热系统，该部分方案的编制依据我公司施工过的沧化 TDI 施工经验。现场如有变动，再做修改和补充。3.施工准备3.1 仔细熟悉图纸，了解工程中电气装置工程概况。技术员作好技术交底。3.2 配合土建做好保护管预埋及预留孔工作，保证其位置及尺寸正确无误。3.3 编制好施工用材料计划。3.4 做好施工用电准备工作。备齐施工用料及施工机具。3.5 与质检部门一起进行工程设备及材料的检验工作。要求设备材料的规格、型号、数量应与图纸一致，并有合格证，同时应符合法律规范要求，做好检验记录。4.质量及技术要求4.1 电力变压器的安装4.1.1 电力变压器的安装应按已批准的设计施工。4.1.2 设备安装前，建筑工程应具备下列条件：4.1.2.1 屋顶、楼板施工完毕，不得渗漏；4.1.2.2 室内地面的基层施工完毕，并在地面上标出标高；4.1.2.3 预埋件及预留孔符合设计，预埋件牢固；4.1.2.4 具有足够的施工用场地，场地清理洁净。4.1.3 设备到达现场后，应及时进行外观检查。4.1.4 器身检查4.1.4.1 器身检查时，应符合下列规定：a.周围空气温度不宜低于 0℃‘器身温度不应低于周为空气温度；当器身温...
