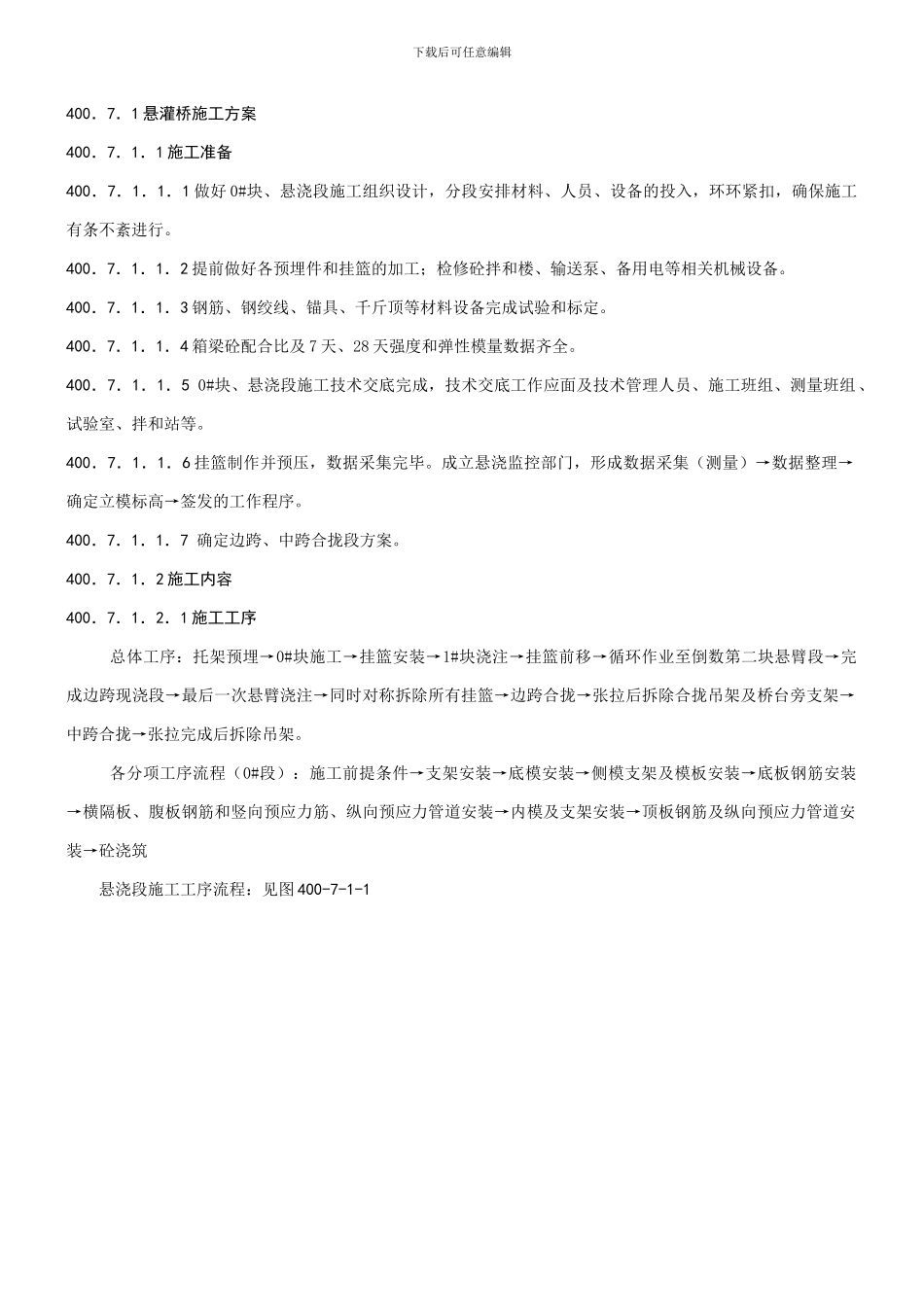

下载后可任意编辑400．7．1 悬灌桥施工方案400．7．1．1 施工准备400．7．1．1．1 做好 0#块、悬浇段施工组织设计，分段安排材料、人员、设备的投入，环环紧扣，确保施工有条不紊进行。400．7．1．1．2 提前做好各预埋件和挂篮的加工；检修砼拌和楼、输送泵、备用电等相关机械设备。400．7．1．1．3 钢筋、钢绞线、锚具、千斤顶等材料设备完成试验和标定。400．7．1．1．4 箱梁砼配合比及 7 天、28 天强度和弹性模量数据齐全。400．7．1．1．5 0#块、悬浇段施工技术交底完成，技术交底工作应面及技术管理人员、施工班组、测量班组、试验室、拌和站等。400．7．1．1．6 挂篮制作并预压，数据采集完毕。成立悬浇监控部门，形成数据采集（测量）→数据整理→确定立模标高→签发的工作程序。400．7．1．1．7 确定边跨、中跨合拢段方案。400．7．1．2 施工内容400．7．1．2．1 施工工序总体工序：托架预埋→0#块施工→挂篮安装→1#块浇注→挂篮前移→循环作业至倒数第二块悬臂段→完成边跨现浇段→最后一次悬臂浇注→同时对称拆除所有挂篮→边跨合拢→张拉后拆除合拢吊架及桥台旁支架→中跨合拢→张拉完成后拆除吊架。各分项工序流程（0#段）：施工前提条件→支架安装→底模安装→侧模支架及模板安装→底板钢筋安装→横隔板、腹板钢筋和竖向预应力筋、纵向预应力管道安装→内模及支架安装→顶板钢筋及纵向预应力管道安装→砼浇筑悬浇段施工工序流程：见图 400-7-1-1下载后可任意编辑图 400-7-1-1 悬浇段施工工序流程400．7．1．2．2 施工技术与工艺400．7．1．2．2．1 悬浇施工必须采纳专用挂篮，挂篮自重不宜太大，又应有足够的强度、刚度。400．7．1．2．2．2 波纹管定位准确，搭接平顺、严密，钢筋安装时避开伤及波纹管，不发生漏浆现象。严禁直接踩踏波纹管，绑扎钢筋时应在其上铺设木板或竹胶板等。在波纹管内安放与波纹管内径略小的 PVC 管，以增加其刚度，穿预应力束前应予以拔出。400．7．1．2．2．3 砼浇筑前应对立模标高、预应力筋管道、钢筋、预埋件、配合比、砼接缝处理情况等进行全面检查。400．7．1．2．2．4 砼浇筑时应由前端向后端浇筑。箱梁腹板较高时，应在底部安附着式振动器振动。人员不能进入腹板振捣时，应采纳逐点敲击检查或开观查孔，监控砼的浇筑与振捣。调整挂篮底模测量顶板、底板标高拧紧前后吊杆安 装 钢 筋安装竖向预应力筋及纵横向预应力管道灌注梁段砼、养生按施工配合比制作试件穿束、拆...
