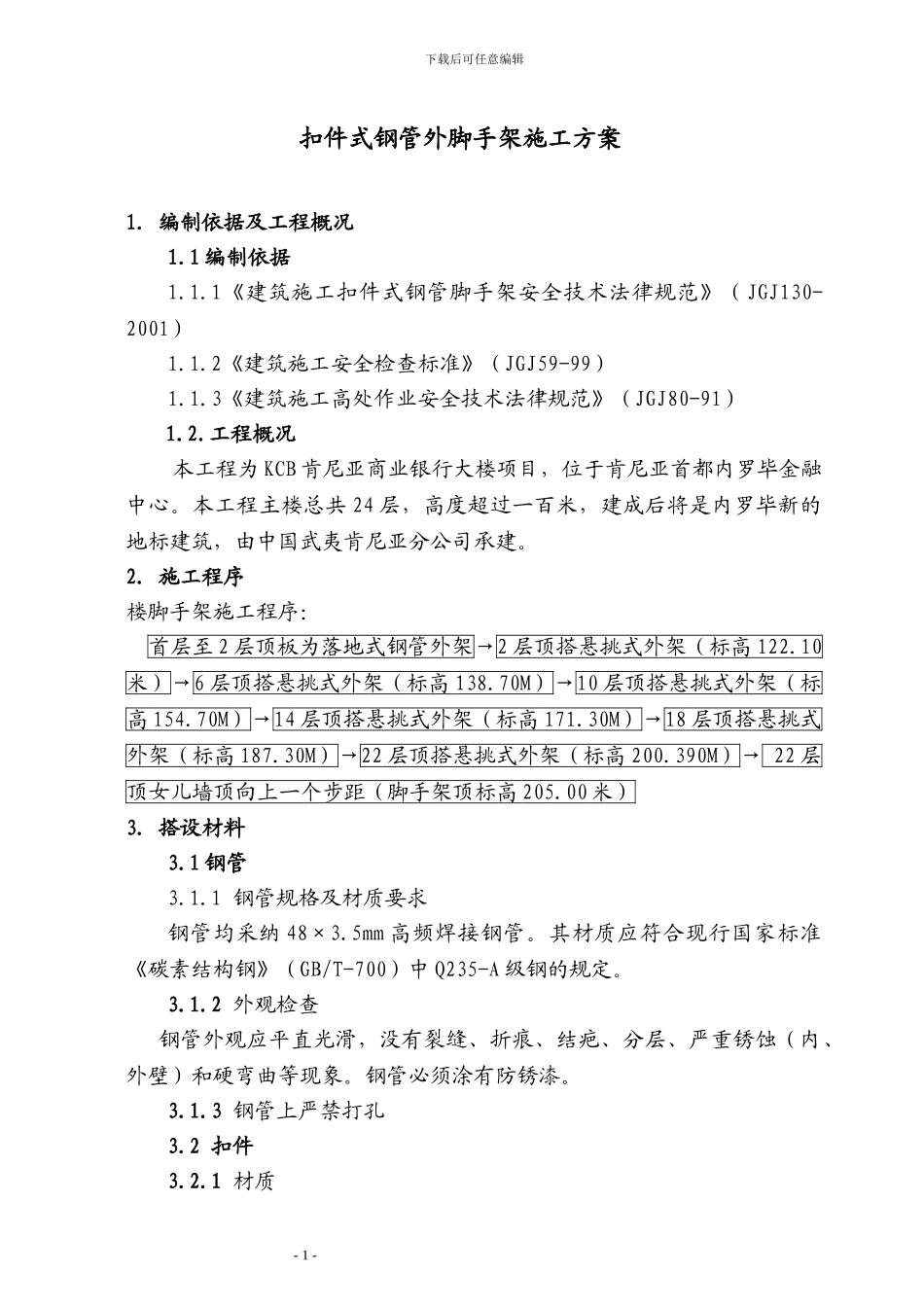

下载后可任意编辑扣件式钢管外脚手架施工方案1. 编制依据及工程概况1.1 编制依据1.1.1《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）1.1.2《建筑施工安全检查标准》（JGJ59-99）1.1.3《建筑施工高处作业安全技术法律规范》（JGJ80-91）1.2.工程概况本工程为 KCB 肯尼亚商业银行大楼项目，位于肯尼亚首都内罗毕金融中心。本工程主楼总共 24 层，高度超过一百米，建成后将是内罗毕新的地标建筑，由中国武夷肯尼亚分公司承建。2. 施工程序楼脚手架施工程序：首层至 2 层顶板为落地式钢管外架→2 层顶搭悬挑式外架（标高 122.10米）→6 层顶搭悬挑式外架（标高 138.70M）→10 层顶搭悬挑式外架（标高 154.70M）→14 层顶搭悬挑式外架（标高 171.30M）→18 层顶搭悬挑式外架（标高 187.30M）→22 层顶搭悬挑式外架（标高 200.390M）→ 22 层顶女儿墙顶向上一个步距（脚手架顶标高 205.00 米）3. 搭设材料3.1 钢管3.1.1 钢管规格及材质要求钢管均采纳 48×3.5mm 高频焊接钢管。其材质应符合现行国家标准《碳素结构钢》（GB/T-700）中 Q235-A 级钢的规定。3.1.2 外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁）和硬弯曲等现象。钢管必须涂有防锈漆。3.1.3 钢管上严禁打孔3.2 扣件3.2.1 材质 - 1 -下载后可任意编辑采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。3.2.2 外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。3.3 脚手板均采纳 16mm 厚、宽度不少于 900mm 的胶合板，不得使用腐朽的脚手板。3.4 安全网3.4.1 平网平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准《安全网》（GB5725-1997）的规定。3.4.2 密目安全立网密目安全立网的网目密度不低于 800 目/100cm2，其技术要求应符合《密目式安全立网》(GB16909-1997)的规定3.4.2 阻燃安全网必须具有阻燃性，其续燃、阴燃时间均不超过 4s。3.4.3 安设安全网必须挂在外架外钢管内侧。4 脚手架搭设4.1 搭设基本尺寸 外架搭设基本尺寸表 (m)立杆纵距La立杆横距步距横杆水平距连 墙 杆备 注作业层非作业1.501.101.80La/3La二步三跨4.2 底座4.2.1 垫板定位。 立杆应事先进行尺寸排列设计，使垫板准确地放在定位线上。 - 2 -下载后可任意编辑4.2.2 垫板长度。 垫板宜采纳长度不少于 2 跨、厚度不小于 ...
