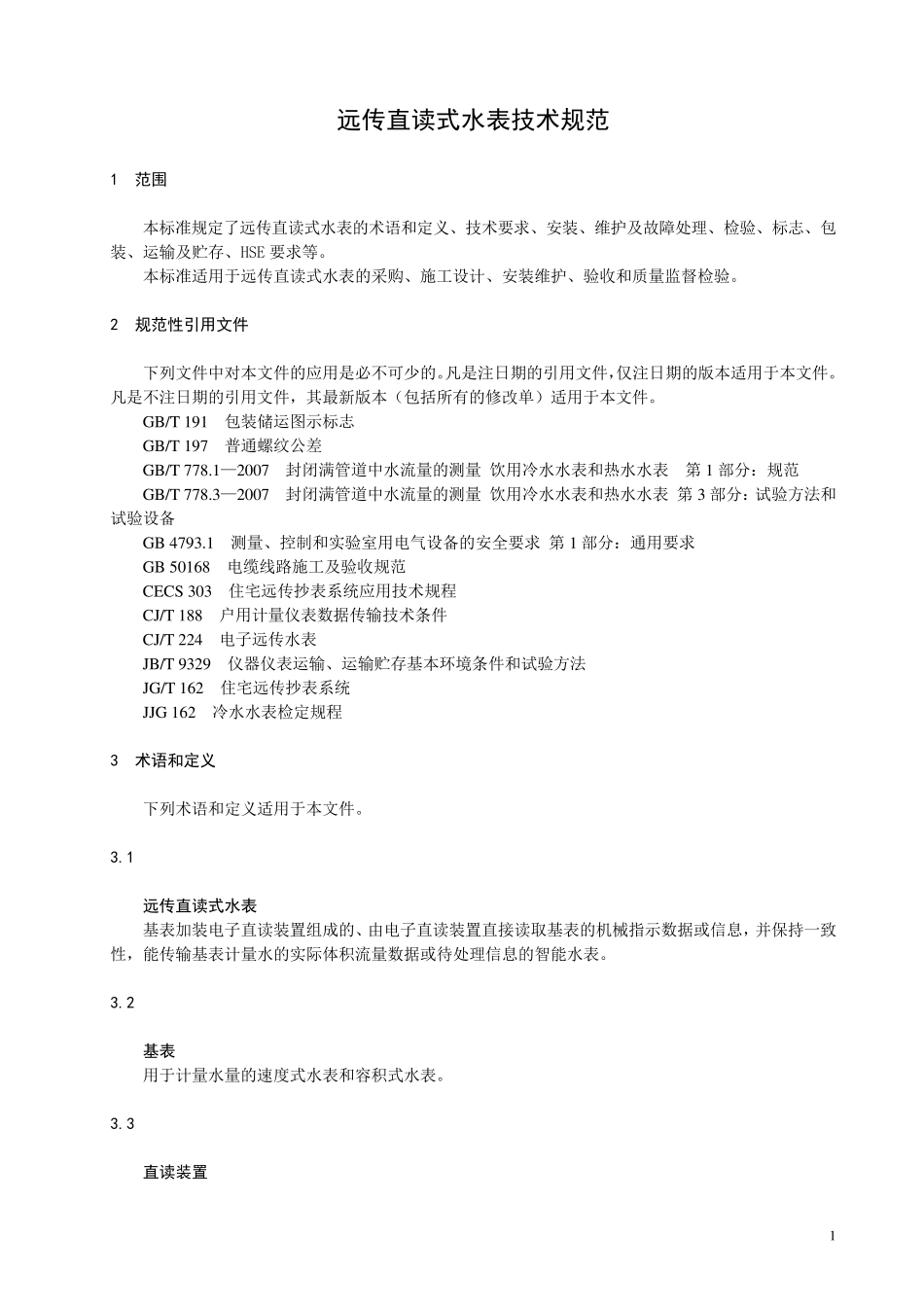

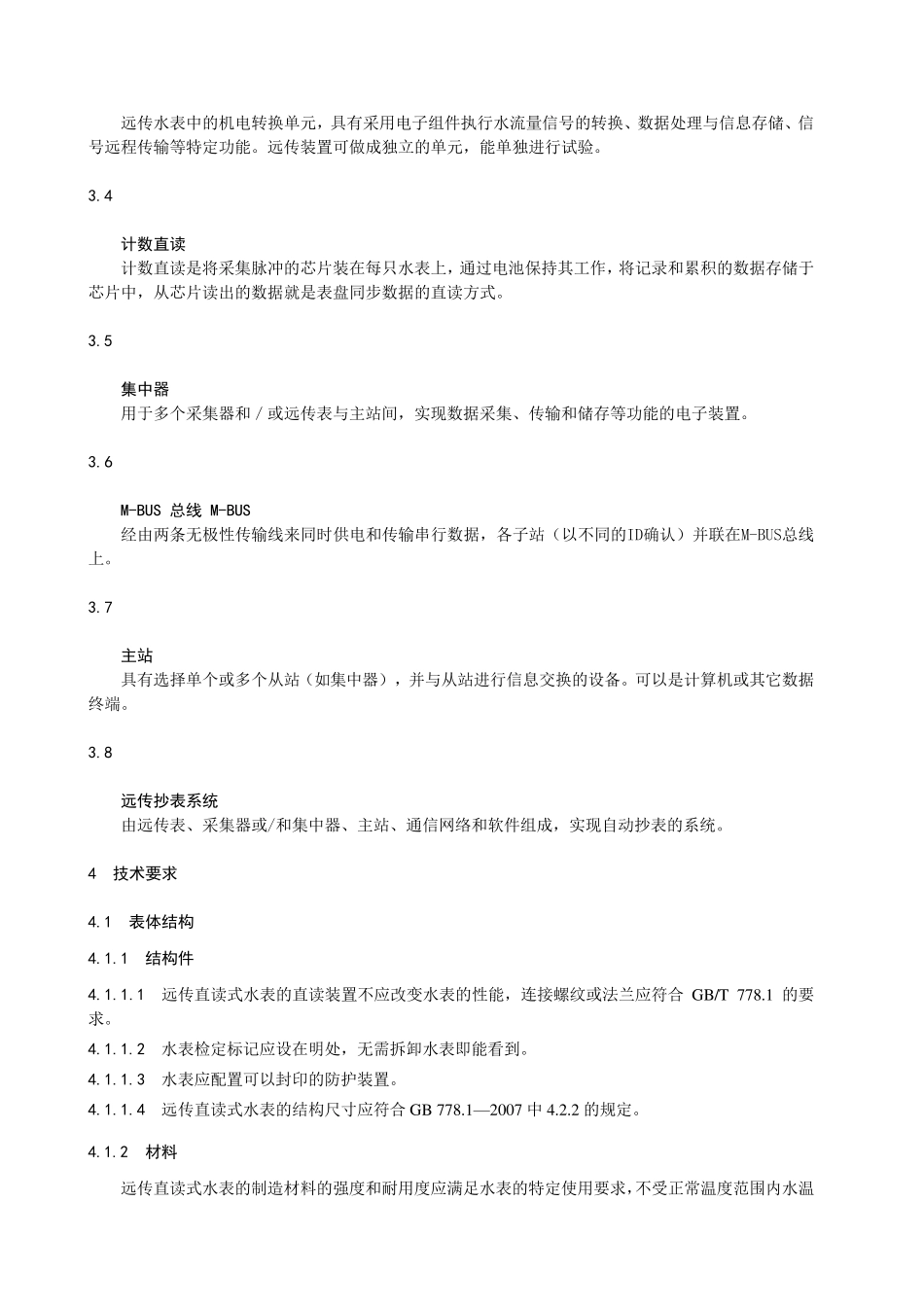

1 远传直读式水表技术规范 1 范围 本标准规定了远传直读式水表的术语和定义、技术要求、安装、维护及故障处理、检验、标志、包装、运输及贮存、HSE 要求等。 本标准适用于远传直读式水表的采购、施工设计、安装维护、验收和质量监督检验。 2 规范性引用文件 下列文件中对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 197 普通螺纹公差 GB/T 778.1—2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第 1 部分：规范 GB/T 778.3—2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第 3 部分：试验方法和试验设备 GB 4793.1 测量、控制和实验室用电气设备的安全要求 第 1 部分：通用要求 GB 50168 电缆线路施工及验收规范 CECS 303 住宅远传抄表系统应用技术规程 CJ/T 188 户用计量仪表数据传输技术条件 CJ/T 224 电子远传水表 JB/T 9329 仪器仪表运输、运输贮存基本环境条件和试验方法 JG/T 162 住宅远传抄表系统 JJG 162 冷水水表检定规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 远传直读式水表 基表加装电子直读装置组成的、由电子直读装置直接读取基表的机械指示数据或信息，并保持一致性，能 传输基表计量水的实际 体 积 流量数据或待 处理信息的智 能 水表。 3.2 基表 用于计量水量的速 度 式水表和容 积 式水表。 3.3 直读装置 远传水表中的机电转换单元，具有采用电子组件执行水流量信号的转换、数据处理与信息存储、信号远程传输等特定功能。远传装置可做成独立的单元，能单独进行试验。 3.4 计数直读 计数直读是将采集脉冲的芯片装在每只水表上，通过电池保持其工作，将记录和累积的数据存储于芯片中，从芯片读出的数据就是表盘同步数据的直读方式。 3.5 集中器 用于多个采集器和／或远传表与主站间，实现数据采集、传输和储存等功能的电子装置。 3.6 M-BUS 总线 M-BUS 经由两条无极性传输线来同时供电和传输串行数据，各子站（以不同的ID确认）并联在M-BUS总线上。 3.7 主站 具有选择单个或多个从站（如集中器），并与从站进行信息交换的设备。可以是计算机或其它数据终端。 3.8 远传抄表系统 由远传表、采集器或/和集中器、主站、通信网络和软件组成，实现自动抄表的系...
