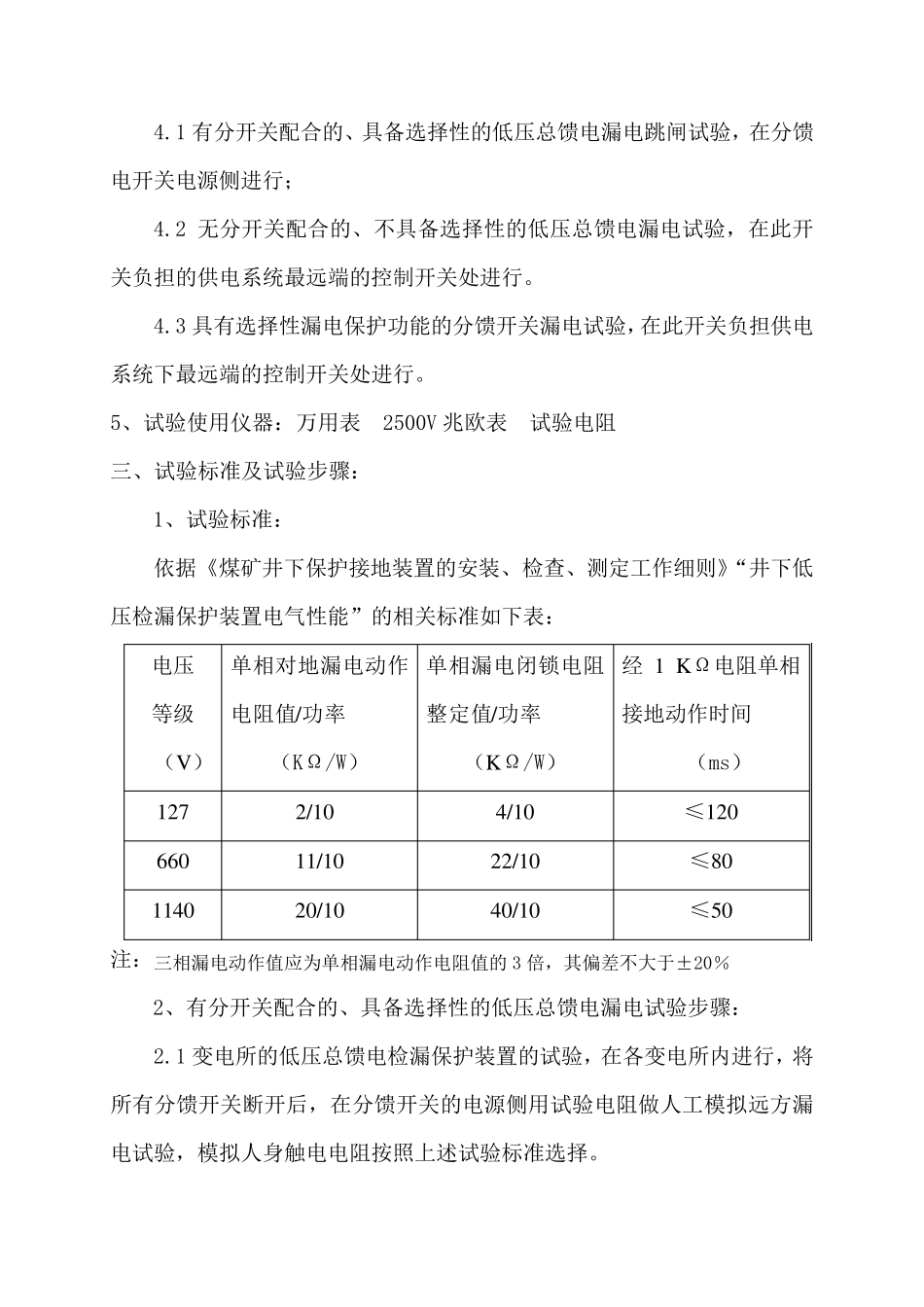

井下远方人工漏电试验 安全技术措施 一、基本情况： 为确保我矿井下供电系统安全可靠运行，供配电开关保护灵敏可靠，有效预防和杜绝电气事故，根据《煤矿安全规程》中第457 条、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》中第19 条规定，以及国家安全监察局颁发的《煤矿安全质量标准及考核评级办法》中的相关要求，必须对供电系统中“运行中的检漏保护装置每月至少做一次远方人工漏电跳闸试验”。为确保井下低压供电系统检漏保护装置远方人工漏电跳闸试验安全顺利进行，特编制本安全技术措施。 井下变电所漏电保护装配基本情况如下： 注：采掘工作面移变低压漏电保护装配情况随生产情况及时变化。 二、试验组织： 1、组织情况： 由试验单位组织，机电队及相关被影响区队配合。 2、参加试验人员： 参加试验人员为试验单位机电队长、机电班长、电工，机电队长是本单位供电系统远方漏电试验负责人，确保低压供电系统漏电保护灵敏、可靠运行。 3、试验时间：每月 1 次 4、试验地点： 4.1 有分开关配合的、具备选择性的低压总馈电漏电跳闸试验，在分馈电开关电源侧进行； 4.2 无分开关配合的、不具备选择性的低压总馈电漏电试验，在此开关负担的供电系统最远端的控制开关处进行。 4.3 具有选择性漏电保护功能的分馈开关漏电试验，在此开关负担供电系统下最远端的控制开关处进行。 5、试验使用仪器：万用表 2500V 兆欧表 试验电阻 三、试验标准及试验步骤： 1、试验标准： 依据《煤矿井下保护接地装置的安装、检查、测定工作细则》“井下低压检漏保护装置电气性能”的相关标准如下表： 电压 等级 （V ） 单相对地漏电动作电阻值/功率 （KΩ/W） 单相漏电闭锁电阻整定值/功率 （K Ω/W） 经1 K Ω电阻单相接地动作时间 （ms） 127 2/10 4/10 ≤120 660 11/10 22/10 ≤80 1140 20/10 40/10 ≤50 注：三相漏电动作值应为单相漏电动作电阻值的3 倍，其偏差不大于±20％ 2、有分开关配合的、具备选择性的低压总馈电漏电试验步骤： 2.1 变电所的低压总馈电检漏保护装置的试验，在各变电所内进行，将所有分馈开关断开后，在分馈开关的电源侧用试验电阻做人工模拟远方漏电试验，模拟人身触电电阻按照上述试验标准选择。 2.2 与被影响单位及调度室联系好后，将被试验的低压总馈电开关以及所带负荷全部停电，将总开关打上闭锁、挂“有人工作、禁止送电”警示牌，后将负担此总馈的高...
