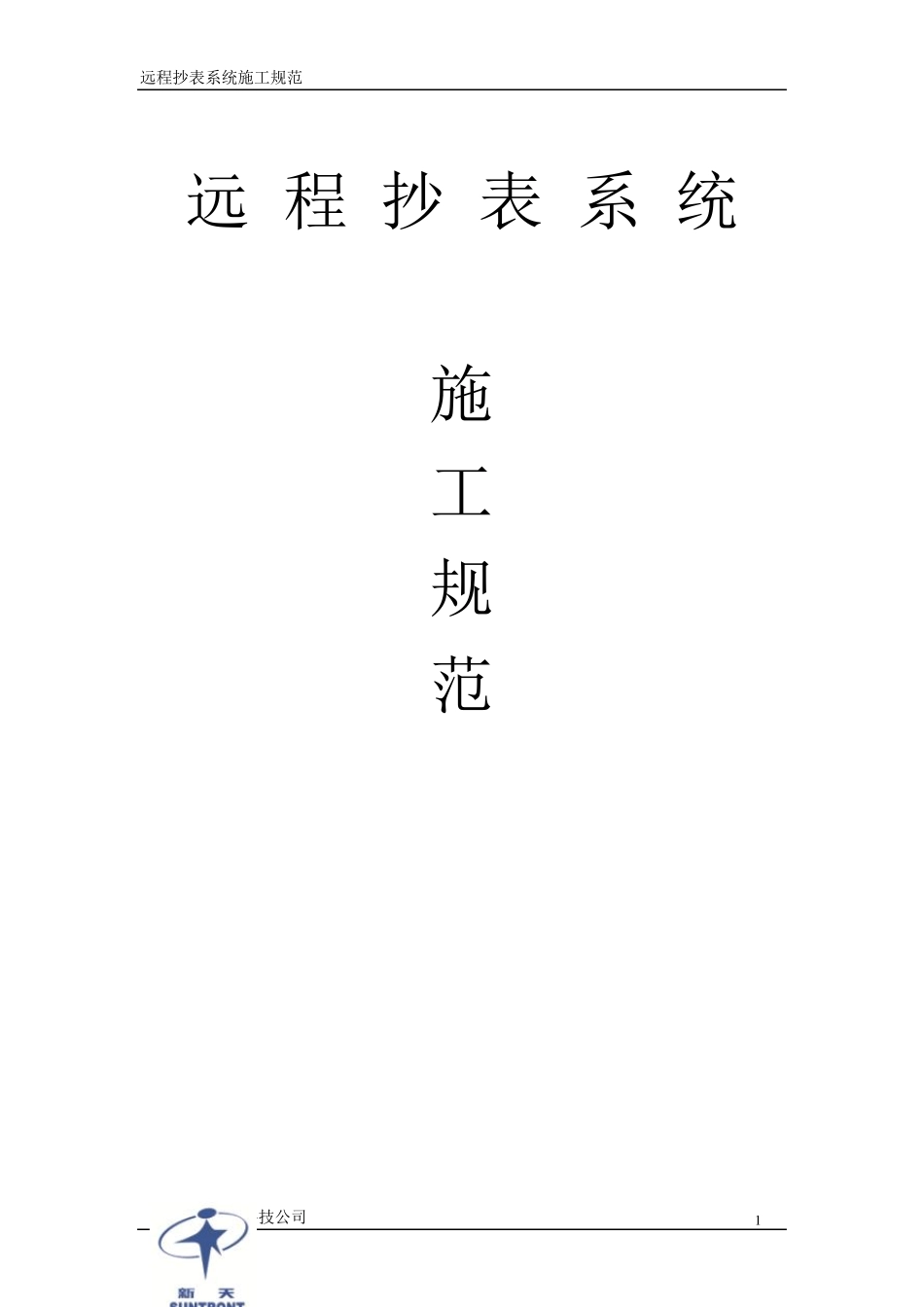

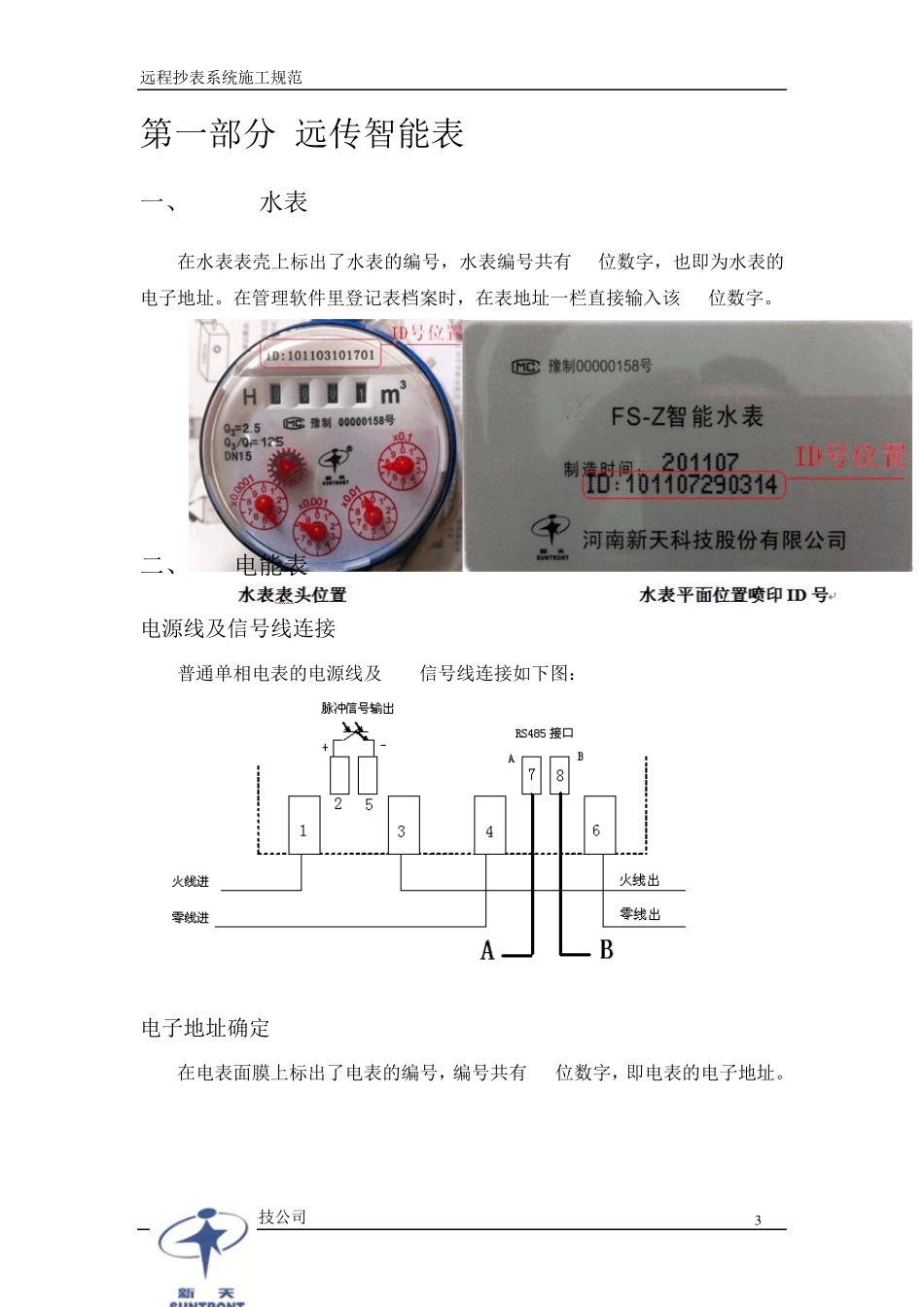

远程抄表系统施工规范 新天科技公司 1 远 程 抄 表 系 统 施 工 规 范 远程抄表系统施工规范 新天科技公司 2 远程抄表系统施工规范 新天科技公司 3 第一部分 远传智能表 一、M-BUS水表 在水表表壳上标出了水表的编号，水表编号共有12位数字，也即为水表的电子地址。在管理软件里登记表档案时，在表地址一栏直接输入该 12位数字。 二、485电能表 电源线及信号线连接 普通单相电表的电源线及 485信号线连接如下图： 电子地址确定 在电表面膜上标出了电表的编号，编号共有 12位数字，即电表的电子地址。 远程抄表系统施工规范 新天科技公司 4 第二部分 采集器 采集器按照下行通讯方式的不同，分为M-BU S 采集器、485 电表采集器二种。采集器的上行通讯方式均为无线通讯方式。采集器的安装位置要考虑到上行通讯的可靠与下行通讯的布线方便两个方面。 一、MBUS采集器 适用于 M-BUS无源直读式水表的数据采集。 1.1、安装尺寸 MBUS采集器的安装尺寸如下图： 1.2、电源线连接 MBUS采集器的电源线连接如下图： 2.3、安装位置及安装步骤 2.3.1 安装位置： 一般情况下，为了减小施工难度，在层数不高的楼宇，每栋楼可安装一台远程抄表系统施工规范 新天科技公司 5 MBUS采集器，此时多个单元可共用一台 MBUS采集器；而在层数较多的楼宇，可以选择一个单元安装一台 MBUS采集器。 影响 MBUS采集器安装位置最主要的因素是 M-BUS通讯线的走线。首先确定单元楼 MBUS线的走线，可以根据现场情况灵活调整 MBUS采集器的安装位置。 由于楼体及地面的阻隔，无线通讯无法保证，采集器禁止安装在地下室。在每单元计量表数量不多的情况下，相邻的单元可以通过楼顶的连线，共用一台 M-BUS采集器。 2.3.2 安装步骤： 采集器建筑物内安装时，采用壁挂式安装，具有三个固定孔，采用6膨胀丝将采集器固定于墙体表面，或防护箱内。 采集器建筑物外安装时，应配置室外防护箱，应选择不被雨淋、不被强光直射的地方，安装位置应低于防雷网。 安装步骤如下： <步骤一>：根据现场情况，将 MBUS采集器固定。 <步骤二>：根据现场情况，参考 MBUS采集器与直读表之间信号线的连接方式，将直读表的 MBUS总线接到采集器的 MBUS接口。 <步骤三>：MBUS采集器固定后，将配套天线（433MHz）可靠连接到 MBUS采集器天线端子上。MBUS采集器天线固定位置应距离附近墙体水平距离 30厘米以上，距地面高度 1.5米以上。 <步...
