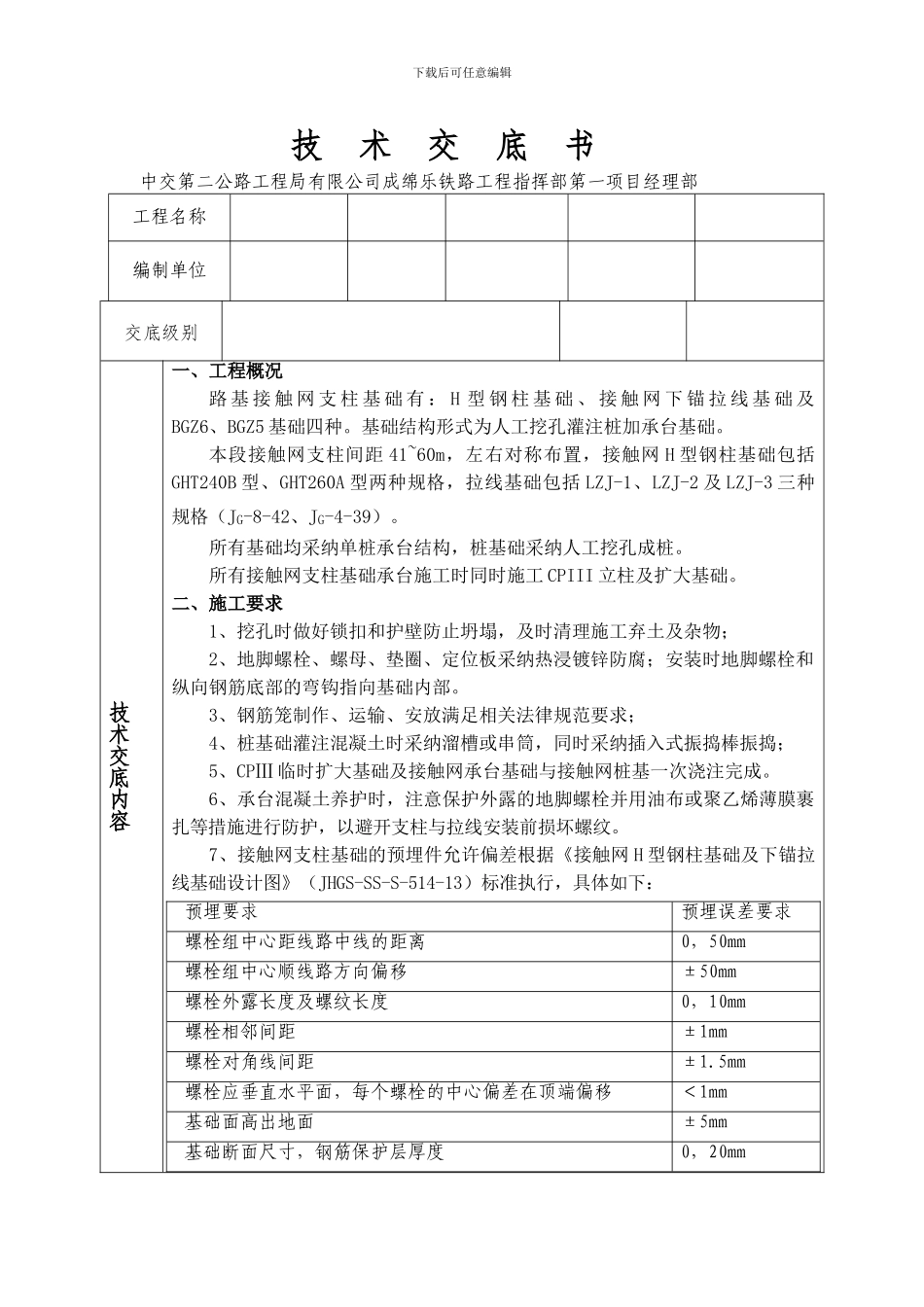

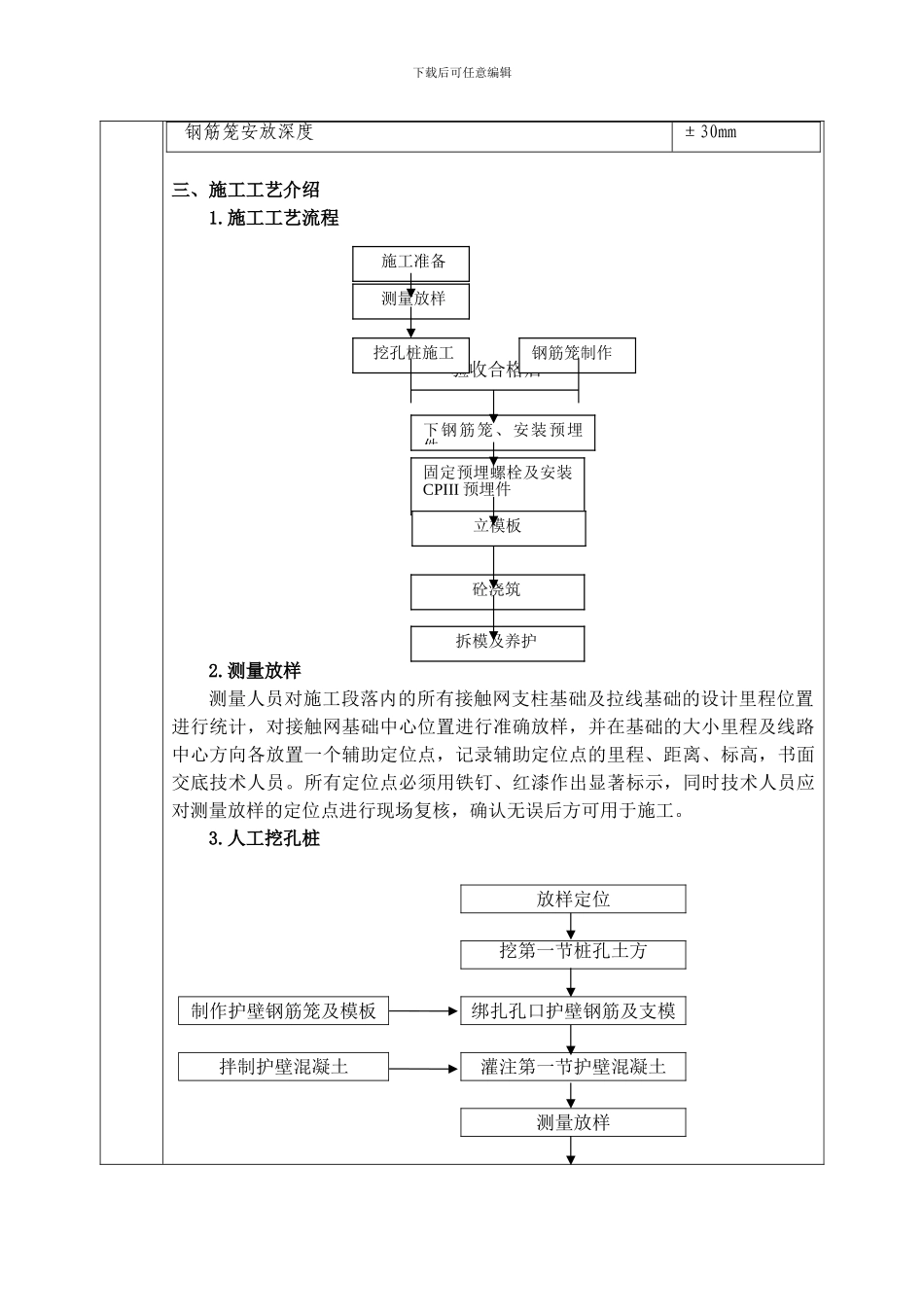

下载后可任意编辑技 术 交 底 书中交第二公路工程局有限公司成绵乐铁路工程指挥部第一项目经理部工程名称编制单位交底级别技术交底内容一、工程概况路 基 接 触 网 支 柱 基 础 有 ： H 型 钢 柱 基 础 、 接 触 网 下 锚 拉 线 基 础 及BGZ6、BGZ5 基础四种。基础结构形式为人工挖孔灌注桩加承台基础。本段接触网支柱间距 41~60m，左右对称布置，接触网 H 型钢柱基础包括GHT240B 型、GHT260A 型两种规格，拉线基础包括 LZJ-1、LZJ-2 及 LZJ-3 三种规格（JG-8-42、JG-4-39）。所有基础均采纳单桩承台结构，桩基础采纳人工挖孔成桩。所有接触网支柱基础承台施工时同时施工 CPIII 立柱及扩大基础。二、施工要求1、挖孔时做好锁扣和护壁防止坍塌，及时清理施工弃土及杂物；2、地脚螺栓、螺母、垫圈、定位板采纳热浸镀锌防腐；安装时地脚螺栓和纵向钢筋底部的弯钩指向基础内部。3、钢筋笼制作、运输、安放满足相关法律规范要求；4、桩基础灌注混凝土时采纳溜槽或串筒，同时采纳插入式振捣棒振捣；5、CPⅢ 临时扩大基础及接触网承台基础与接触网桩基一次浇注完成。6、承台混凝土养护时，注意保护外露的地脚螺栓并用油布或聚乙烯薄膜裹扎等措施进行防护，以避开支柱与拉线安装前损坏螺纹。7、接触网支柱基础的预埋件允许偏差根据《接触网 H 型钢柱基础及下锚拉线基础设计图》（JHGS-SS-S-514-13）标准执行，具体如下：预埋要求预埋误差要求螺栓组中心距线路中线的距离0，50mm螺栓组中心顺线路方向偏移±50mm螺栓外露长度及螺纹长度0，10mm螺栓相邻间距±1mm螺栓对角线间距±1.5mm螺栓应垂直水平面，每个螺栓的中心偏差在顶端偏移＜1mm基础面高出地面±5mm基础断面尺寸，钢筋保护层厚度0，20mm下载后可任意编辑钢筋笼安放深度±30mm三、施工工艺介绍1.施工工艺流程验收合格后验收合格后2.测量放样测量人员对施工段落内的所有接触网支柱基础及拉线基础的设计里程位置进行统计，对接触网基础中心位置进行准确放样，并在基础的大小里程及线路中心方向各放置一个辅助定位点，记录辅助定位点的里程、距离、标高，书面交底技术人员。所有定位点必须用铁钉、红漆作出显著标示，同时技术人员应对测量放样的定位点进行现场复核，确认无误后方可用于施工。3.人工挖孔桩放样定位挖第一节桩孔土方制作护壁钢筋笼及模板绑扎孔口护壁钢筋及支模拌制护壁混凝土灌注第一节护壁混凝土测量放样施工准备测量放样挖孔桩施工下钢...
