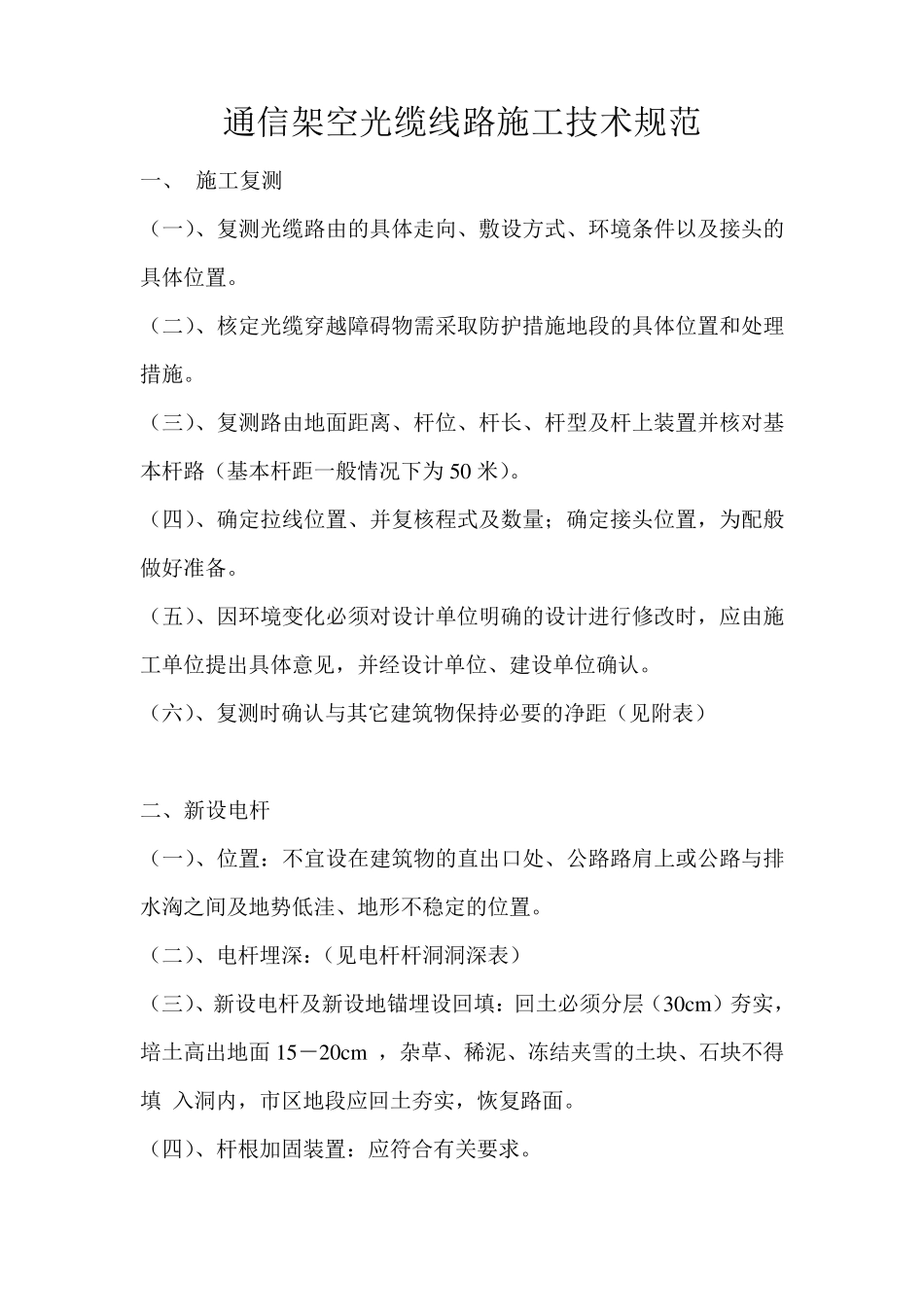

通信架空光缆线路施工技术规范 一、 施工复测 （一）、复测光缆路由的具体走向、敷设方式、环境条件以及接头的具体位置。 （二）、核定光缆穿越障碍物需采取防护措施地段的具体位置和处理措施。 （三）、复测路由地面距离、杆位、杆长、杆型及杆上装置并核对基本杆路（基本杆距一般情况下为 50 米）。 （四）、确定拉线位置、并复核程式及数量；确定接头位置，为配般做好准备。 （五）、因环境变化必须对设计单位明确的设计进行修改时，应由施工单位提出具体意见，并经设计单位、建设单位确认。 （六）、复测时确认与其它建筑物保持必要的净距（见附表） 二、新设电杆 （一）、位置：不宜设在建筑物的直出口处、公路路肩上或公路与排水洶之间及地势低洼、地形不稳定的位置。 （二）、电杆埋深：（见电杆杆洞洞深表） （三）、新设电杆及新设地锚埋设回填：回土必须分层（30cm ）夯实，培土高出地面 15－20cm ，杂 草 、稀 泥 、冻 结 夹 雪 的土块 、石 块 不得填 入 洞内 ，市 区 地段应回土夯实，恢 复路面。 （四）、杆根 加 固 装置：应符 合 有 关 要求 。 （五）、电杆垂直：杆路在直线段上，不得有眉毛弯，S 弯，杆根左右偏差小于5cm ；杆稍前后左右倾斜不得超过1／3 梢径；角杆杆根向内移10－15cm ，杆梢向外倾斜5－10cm ；终端杆向拉线方向倾斜10－20cm 。 （六）、杆号编写：杆号应面向道路一侧，字体及大小整齐一致，位置应符合规定，用黑油漆喷涂或书写，无堆积或流散，杆号最后一个字距地面2.5cm 。 三、拉线及撑杆 （一）、拉线程式及规格：直线段上每8－16 根电杆，设一组双方拉线，每32 根电杆设一组四方拉线。角杆拉线及其程式设置见下表： 角杆允许的最大角深表 吊线及光缆条数 一条吊线架一条光缆 角深（米） 轻、中负荷区 12 重、超重负荷区 10 坡度变更杆不平衡拉线装设表 坡度变更拉线程式 负荷区 2／10－2.9／10 3／10－3.9／10 超过4／10 轻、中负荷区 ／ 1×7／2.6 1×7／2.6 重、超重负荷区 1×7／2.6 1×7／2.6 另选路由 角杆拉线程式表 负 荷 区 吊线及光缆条数拉线程式 角深（米） 轻、 中 ≦3.5 1×7／2.6 3.6－7.5 1×7／2.6 7.6－10 1×7／2.6 10.1－12 1×7／2.6 重、 超重 ≦3.5 1×7／2.6 3.6－7.5 1×7／2.6 7.6－10 1×7／2.6 10.1－12 1×7／2.6 备注：对于不宜装设拉线的，可考虑用撑杆代替来...
