电气电缆敷设安全技术交底VIP免费

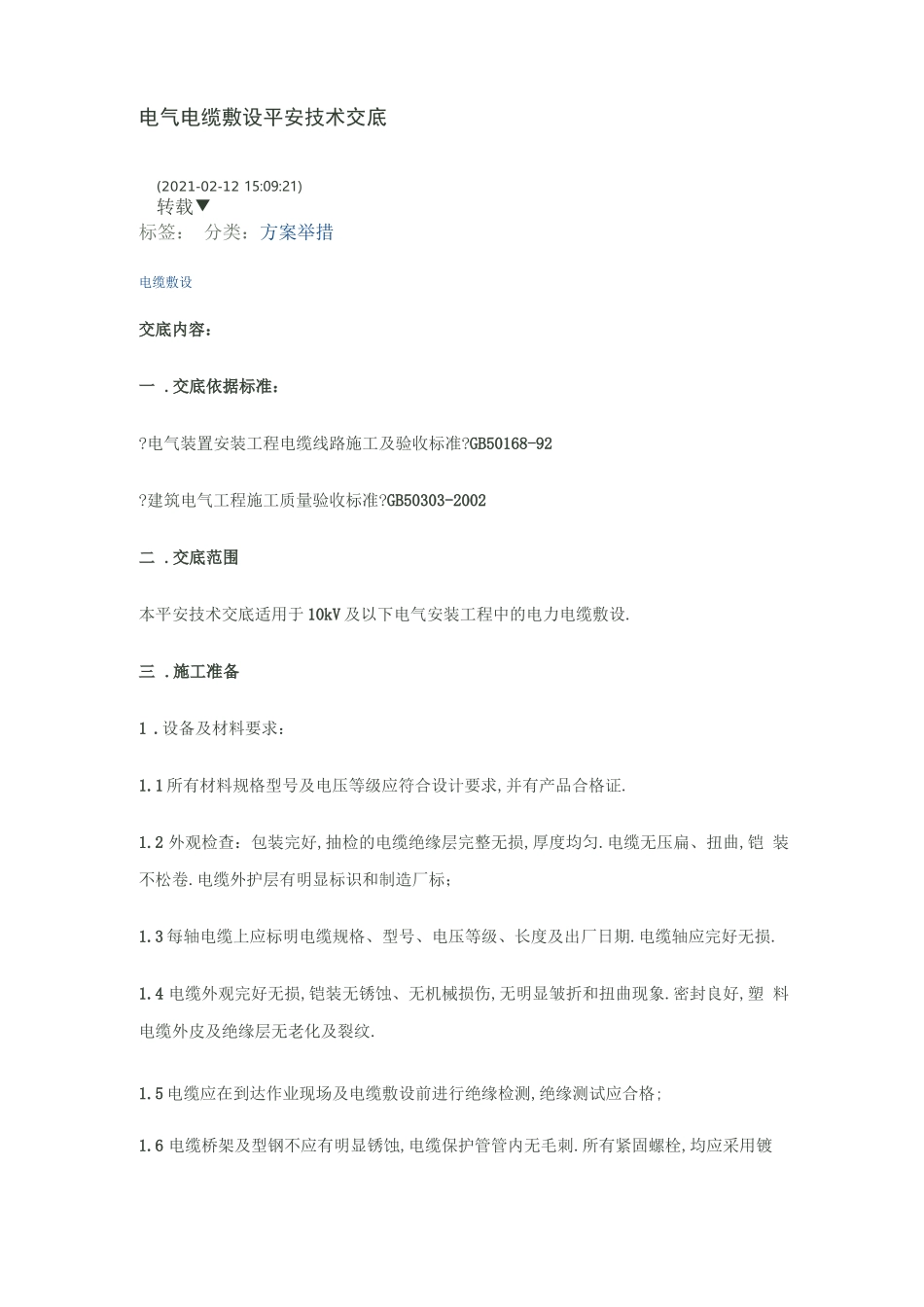

电气电缆敷设平安技术交底(2021-02-12 15:09:21)转载▼标签： 分类：方案举措电缆敷设交底内容：一 .交底依据标准：?电气装置安装工程电缆线路施工及验收标准?GB50168-92?建筑电气工程施工质量验收标准?GB50303-2002二 .交底范围本平安技术交底适用于 10kV 及以下电气安装工程中的电力电缆敷设.三 .施工准备1 .设备及材料要求：1.1 所有材料规格型号及电压等级应符合设计要求,并有产品合格证.1.2 外观检查：包装完好,抽检的电缆绝缘层完整无损,厚度均匀.电缆无压扁、扭曲,铠 装不松卷.电缆外护层有明显标识和制造厂标；1.3 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期.电缆轴应完好无损.1.4 电缆外观完好无损,铠装无锈蚀、无机械损伤,无明显皱折和扭曲现象.密封良好,塑 料电缆外皮及绝缘层无老化及裂纹.1.5 电缆应在到达作业现场及电缆敷设前进行绝缘检测,绝缘测试应合格;1.6 电缆桥架及型钢不应有明显锈蚀,电缆保护管管内无毛刺.所有紧固螺栓,均应采用镀 锌件.2 .电缆敷设所需主要机具：2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、麻绳、 千斤顶.完好无损.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具.2.3 无线电对讲机、手持扩音喇叭.3 .作业条件：3.1 土建工程应具备以下条件：3.2 预留孔洞、预埋件符合设计要求、预埋件安装牢固,强度合格.3.3 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束,电缆沟排水畅通,无积水.3.4 电缆沿线桥架周围的影响电缆敷设的设施应撤除完毕.场地清理干净、道路畅通,沟盖 板齐备.3.5 放电缆用的电缆支架应搭设完毕,且符合平安要求,电缆沿线照明照度满足施工要求.3.6 直埋电缆沟按图挖好,电缆井砌砖抹灰完毕,底砂铺完,并去除沟内杂物.盖板及砂子 运至沟旁.4 .设备安装应具备以下条件：4.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕.4.2 电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕,通路顺畅并检验合格.四.作业工序五.敷设电缆前准备工作：5 .施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求,外观无 扭曲、坏损等现象.6 .电缆敷设前进行绝缘摇测.7.1kV 以下电缆,用 1kV 摇表摇测线间及对地的绝缘电阻应不低于 10MQ.8 . 10kV 电缆应事先作耐压和泄漏试验,试验标准应符合国家和当地供电部门规定.必要时 敷设前仍需用 2.5kV 摇表测量绝缘电阻是否合格.9 ....
