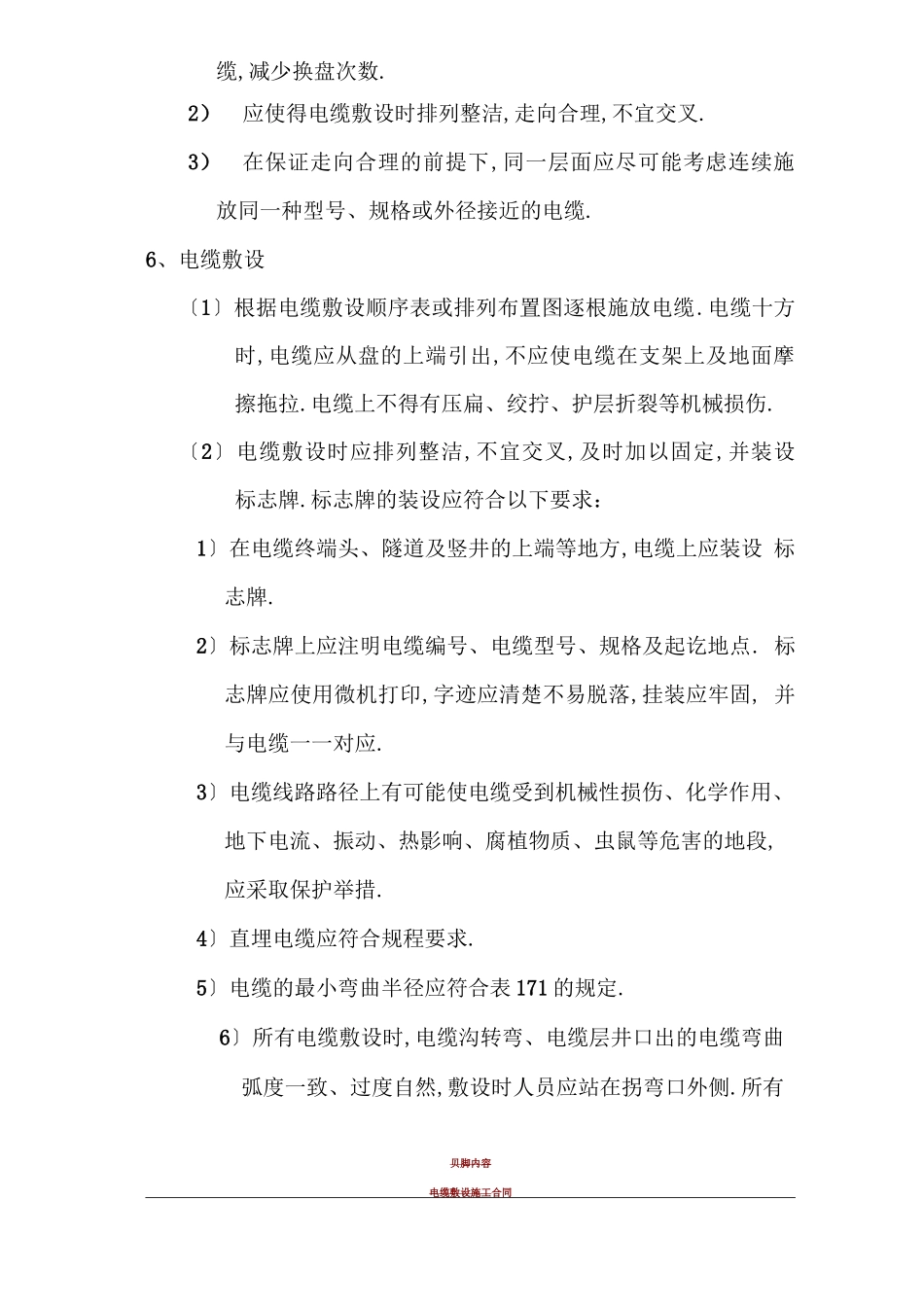

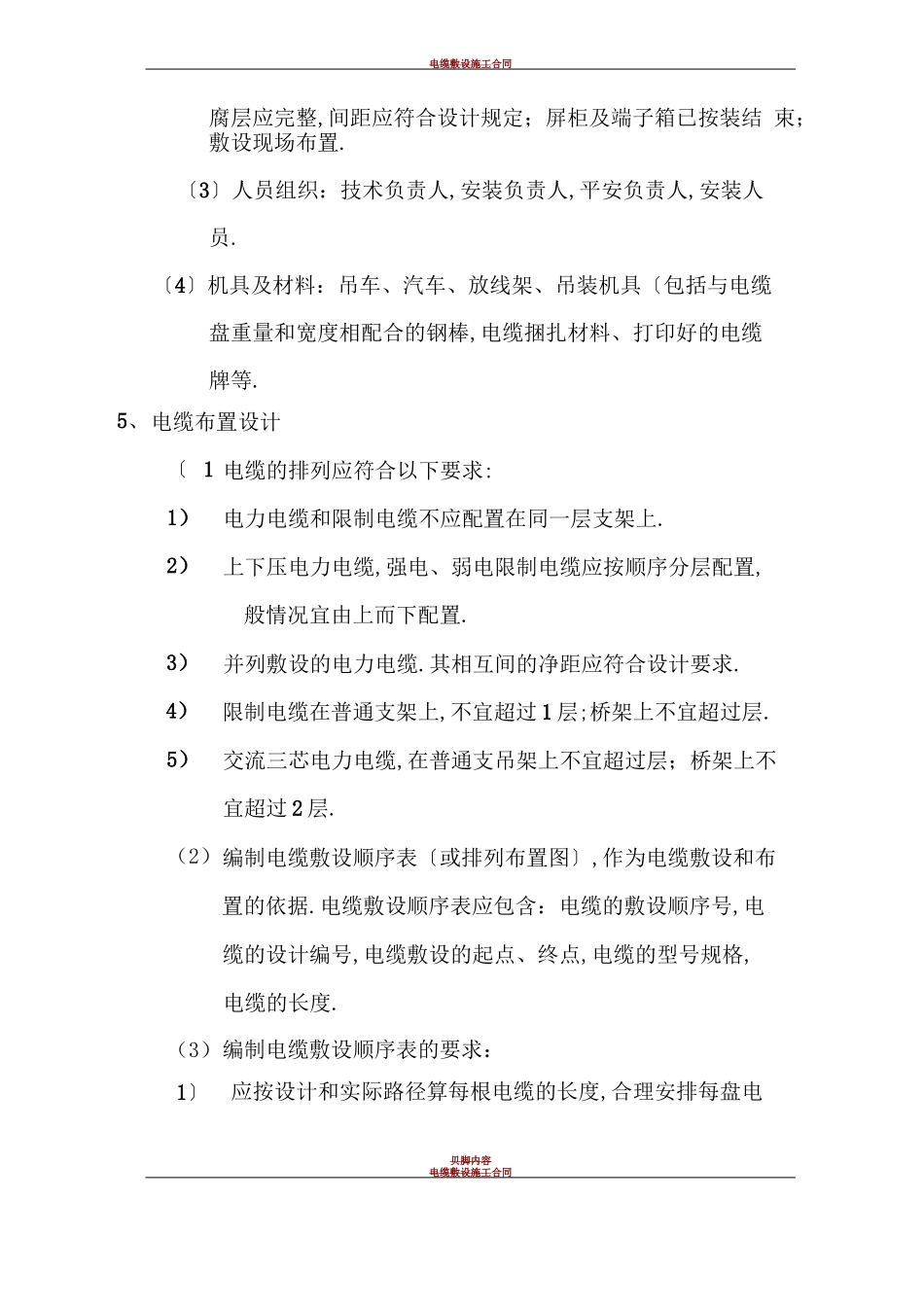

电缆敷设施工合同电缆敷设施工工艺1、适应范围低压动力电缆、限制电缆、通信电缆和光缆的敷设施工.2、施工流程施工流程图3、工艺流程说明及主要质量限制要点4、施工准备〔1〕技术准备：施工图纸、电缆清册、电缆合格文件、现场检验记录.〔2〕现场布置：电缆通道畅通,排水良好；电缆支架、桥架的防贝脚内容电缆敷设施工合同腐层应完整,间距应符合设计规定；屏柜及端子箱已按装结 束；敷设现场布置.〔3〕人员组织：技术负责人,安装负责人,平安负责人,安装人员.〔4〕机具及材料：吊车、汽车、放线架、吊装机具〔包括与电缆盘重量和宽度相配合的钢棒,电缆捆扎材料、打印好的电缆牌等.应按设计和实际路径算每根电缆的长度,合理安排每盘电贝脚内容电缆敷设施工合同5、电缆布置设计〔 1〕电缆的排列应符合以下要求:1）电力电缆和限制电缆不应配置在同一层支架上.2）上下压电力电缆,强电、弱电限制电缆应按顺序分层配置,般情况宜由上而下配置.3）并列敷设的电力电缆.其相互间的净距应符合设计要求.4）限制电缆在普通支架上,不宜超过 1 层;桥架上不宜超过层.5）交流三芯电力电缆,在普通支吊架上不宜超过层；桥架上不宜超过 2 层.（2）编制电缆敷设顺序表〔或排列布置图〕,作为电缆敷设和布置的依据.电缆敷设顺序表应包含：电缆的敷设顺序号,电缆的设计编号,电缆敷设的起点、终点,电缆的型号规格,电缆的长度.（3）编制电缆敷设顺序表的要求：1〕缆,减少换盘次数.2）应使得电缆敷设时排列整洁,走向合理,不宜交叉.3）在保证走向合理的前提下,同一层面应尽可能考虑连续施 放同一种型号、规格或外径接近的电缆.6、电缆敷设〔1〕根据电缆敷设顺序表或排列布置图逐根施放电缆.电缆十方 时,电缆应从盘的上端引出,不应使电缆在支架上及地面摩 擦拖拉.电缆上不得有压扁、绞拧、护层折裂等机械损伤.〔2〕电缆敷设时应排列整洁,不宜交叉,及时加以固定,并装设 标志牌.标志牌的装设应符合以下要求：1〕在电缆终端头、隧道及竖井的上端等地方,电缆上应装设 标志牌.2〕标志牌上应注明电缆编号、电缆型号、规格及起讫地点. 标志牌应使用微机打印,字迹应清楚不易脱落,挂装应牢固, 并与电缆一一对应.3〕电缆线路路径上有可能使电缆受到机械性损伤、化学作用、 地下电流、振动、热影响、腐植物质、虫鼠等危害的地段, 应采取保护举措.4〕直埋电缆应符合规程要求.5〕电缆的最小弯曲半径应符合表 171 的规定.6〕所有电缆敷设时,电缆沟转弯、电缆层井口出的电缆弯曲...
