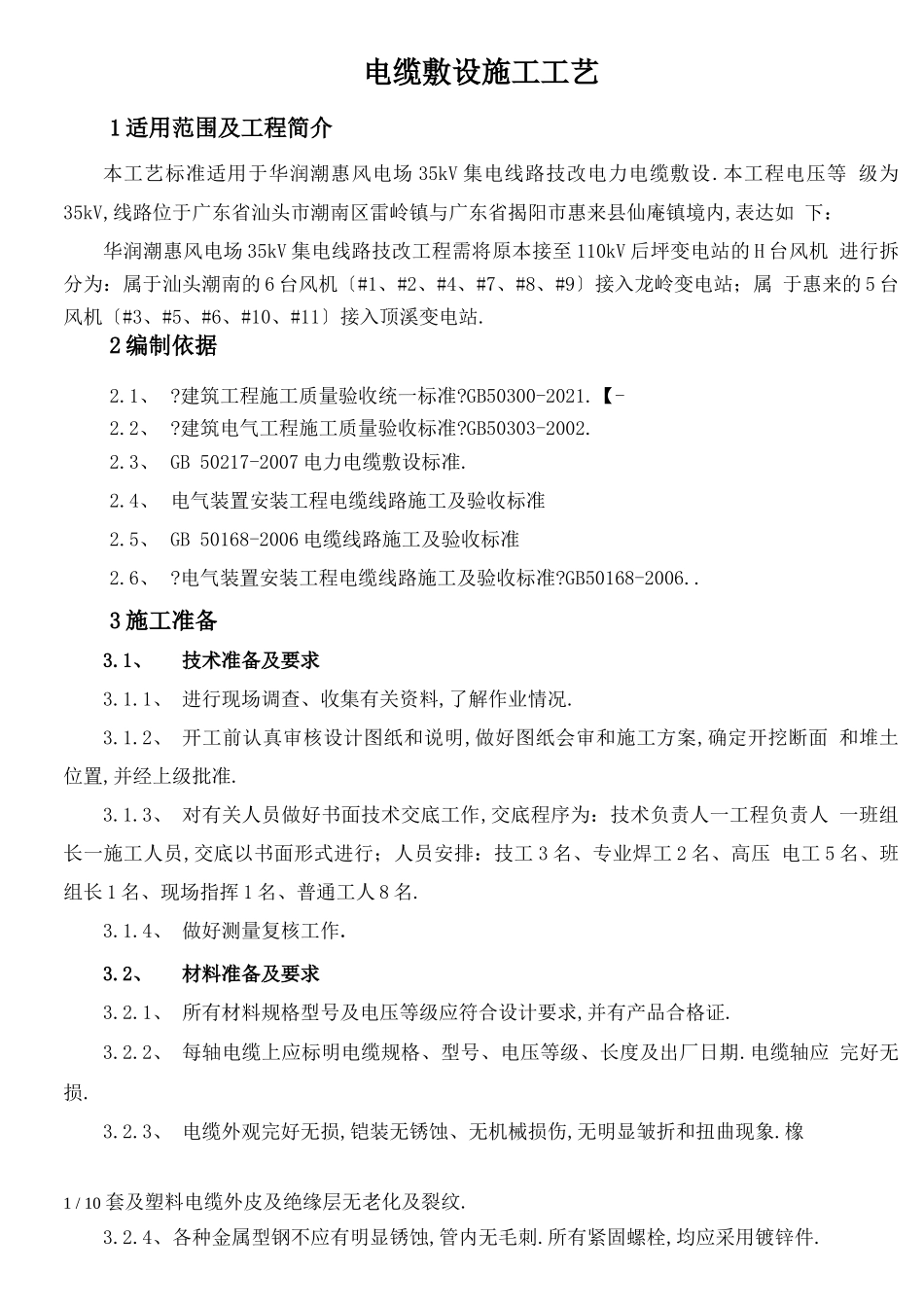

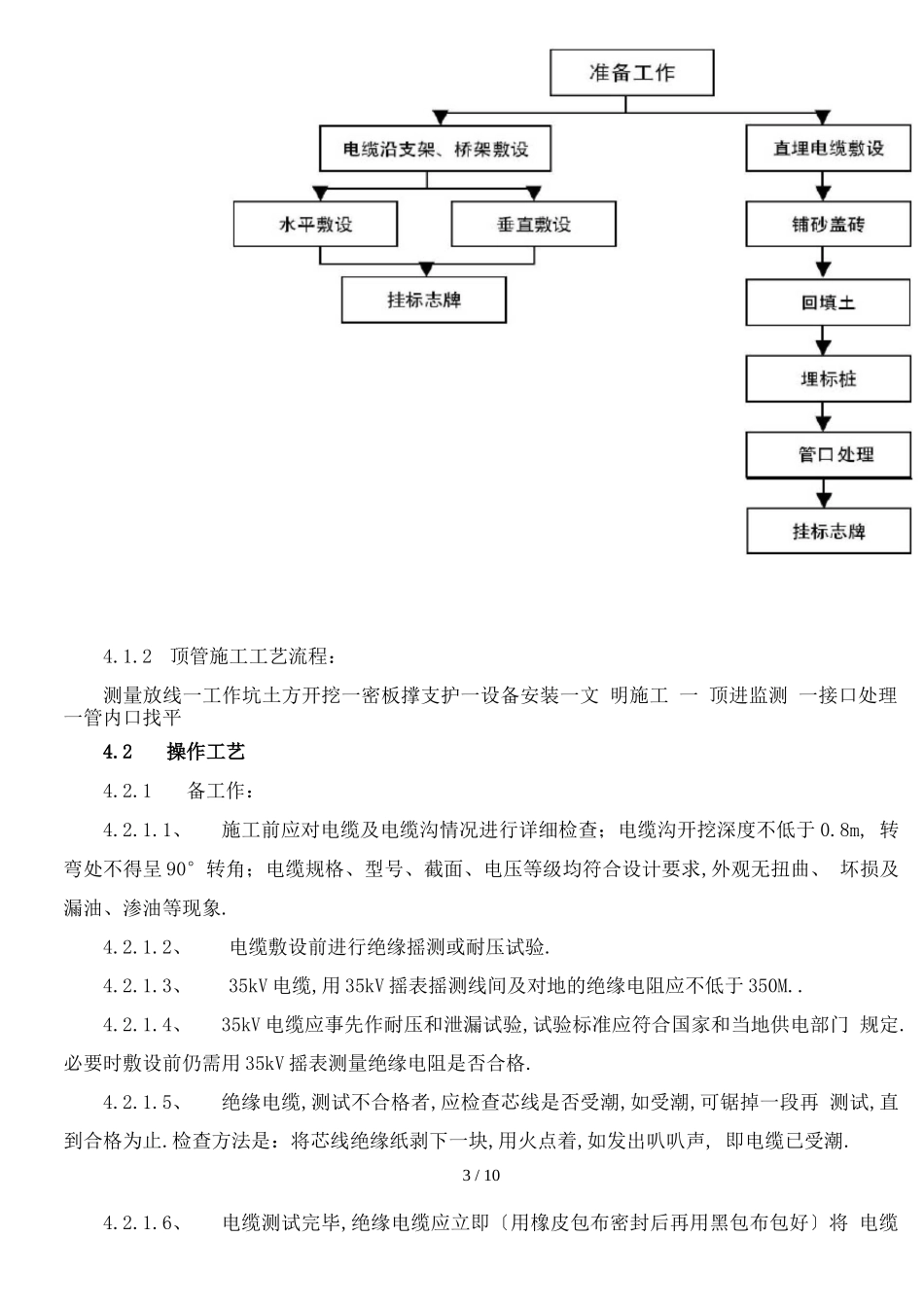

电缆敷设施工工艺1 适用范围及工程简介本工艺标准适用于华润潮惠风电场 35kV 集电线路技改电力电缆敷设.本工程电压等 级为35kV,线路位于广东省汕头市潮南区雷岭镇与广东省揭阳市惠来县仙庵镇境内,表达如 下：华润潮惠风电场 35kV 集电线路技改工程需将原本接至 110kV 后坪变电站的 H 台风机 进行拆分为：属于汕头潮南的 6 台风机〔#1、#2、#4、#7、#8、#9〕接入龙岭变电站；属 于惠来的 5 台风机〔#3、#5、#6、#10、#11〕接入顶溪变电站.2 编制依据2.1、 ?建筑工程施工质量验收统一标准?GB50300-2021.【-2.2、 ?建筑电气工程施工质量验收标准?GB50303-2002.2.3、 GB 50217-2007 电力电缆敷设标准.2.4、 电气装置安装工程电缆线路施工及验收标准2.5、 GB 50168-2006 电缆线路施工及验收标准2.6、 ?电气装置安装工程电缆线路施工及验收标准?GB50168-2006..3 施工准备3.1、技术准备及要求3.1.1、 进行现场调查、收集有关资料,了解作业情况.3.1.2、 开工前认真审核设计图纸和说明,做好图纸会审和施工方案,确定开挖断面 和堆土位置,并经上级批准.3.1.3、 对有关人员做好书面技术交底工作,交底程序为：技术负责人一工程负责人 一班组长一施工人员,交底以书面形式进行；人员安排：技工 3 名、专业焊工 2 名、高压 电工 5 名、班组长 1 名、现场指挥 1 名、普通工人 8 名.3.1.4、 做好测量复核工作.3.2、材料准备及要求3.2.1、 所有材料规格型号及电压等级应符合设计要求,并有产品合格证.3.2.2、 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期.电缆轴应 完好无损.3.2.3、 电缆外观完好无损,铠装无锈蚀、无机械损伤,无明显皱折和扭曲现象.橡1 / 10 套及塑料电缆外皮及绝缘层无老化及裂纹.3.2.4、各种金属型钢不应有明显锈蚀,管内无毛刺.所有紧固螺栓,均应采用镀锌件.3.2.5、电缆规格：YJLV32-26/35-3X 120mm2, YJLV32-26/35-3X240mm23.2.6、其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、 硬脂酸、白布带、橡皮包布、黑包布等均应符合要求.3.3、 主要机具3.3.1、电动机具、敷设电缆用放线架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢 丝绳、大麻绳、千斤顶、专用顶管机械.3.3.2、绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具.3.3.3、无线电对讲机〔或简易 〕、手持扩音喇叭〔有条件可采用多功能扩大机作 通讯联络〕.3.4、 作业条件3.4.1、...
