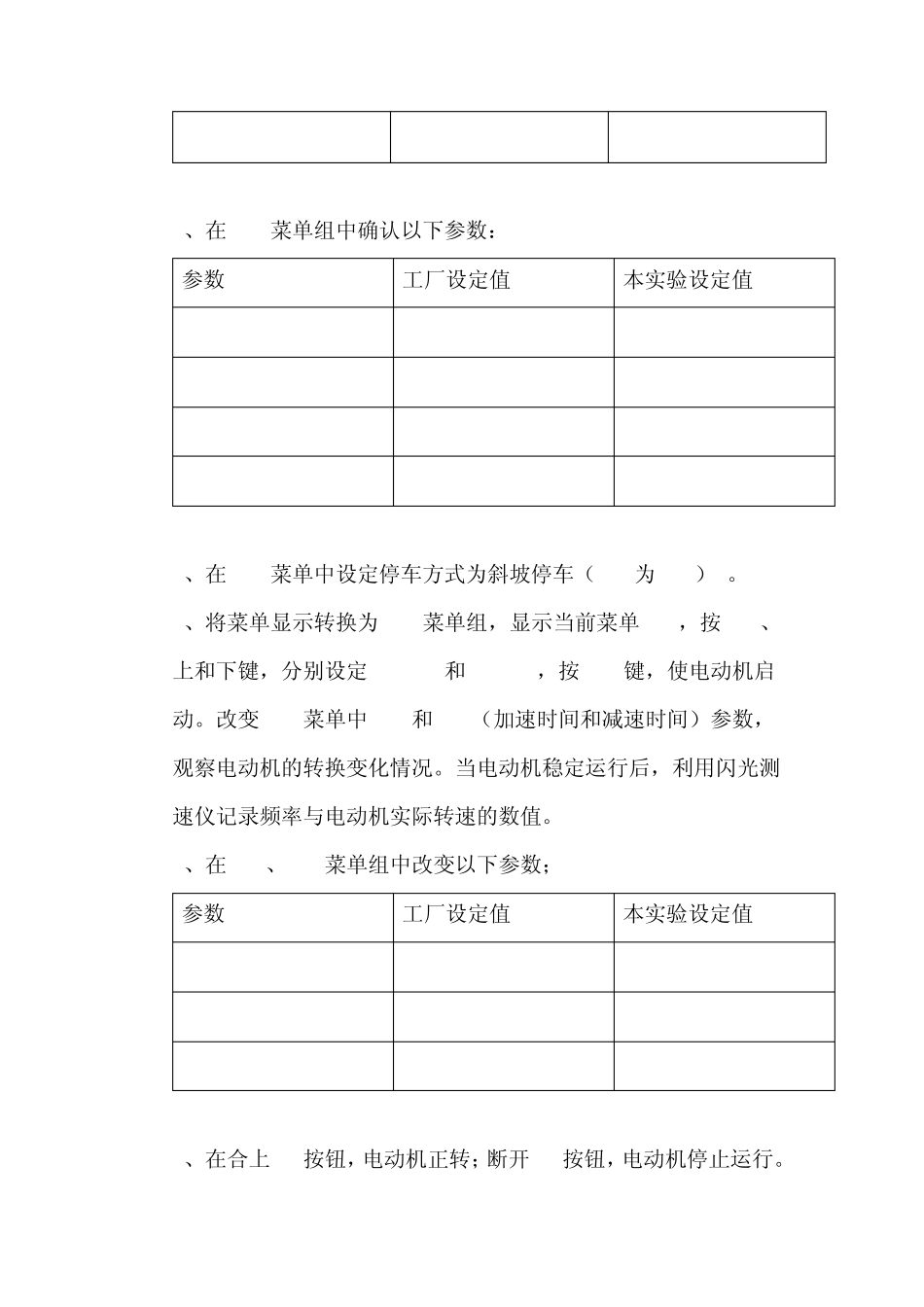

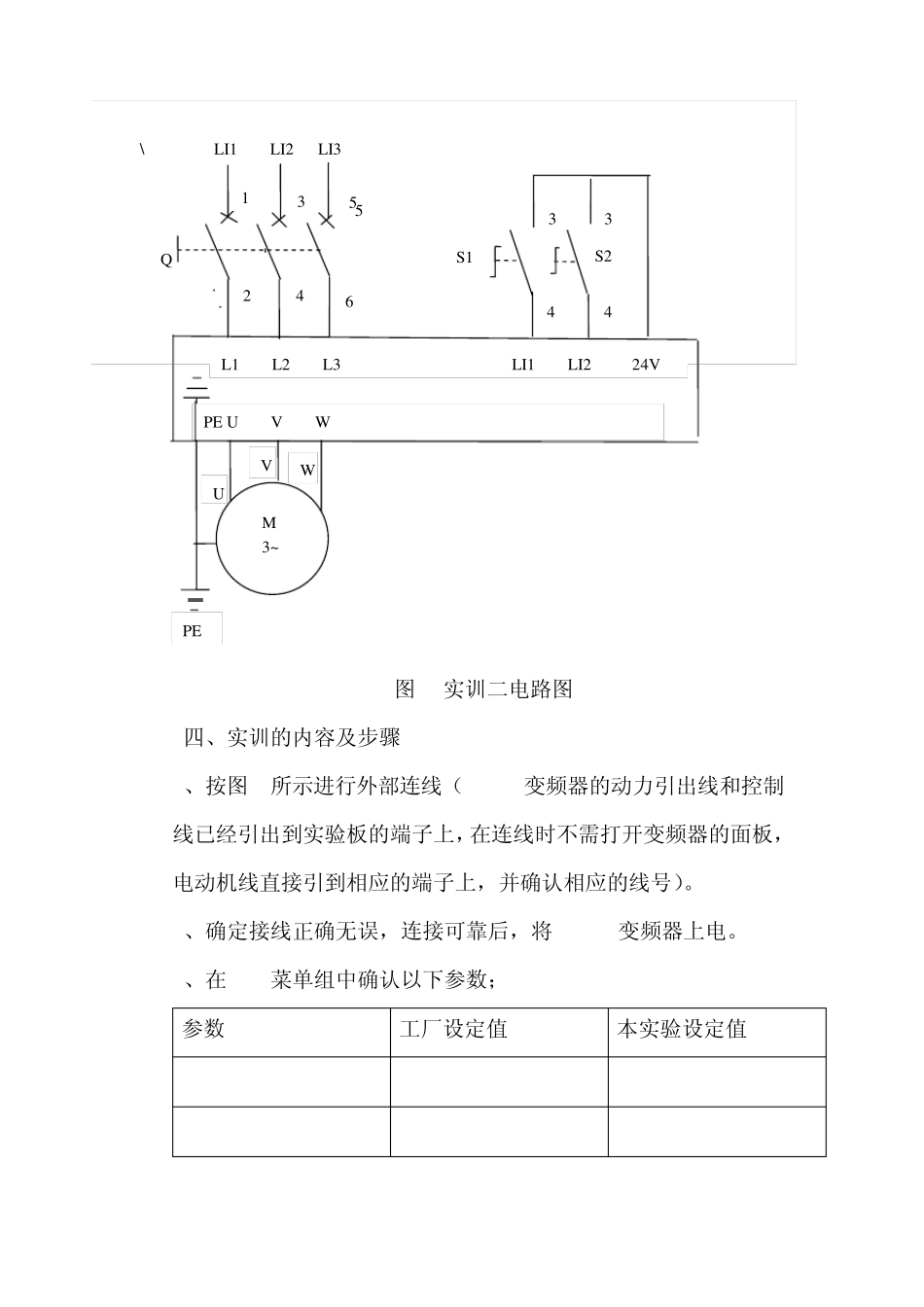

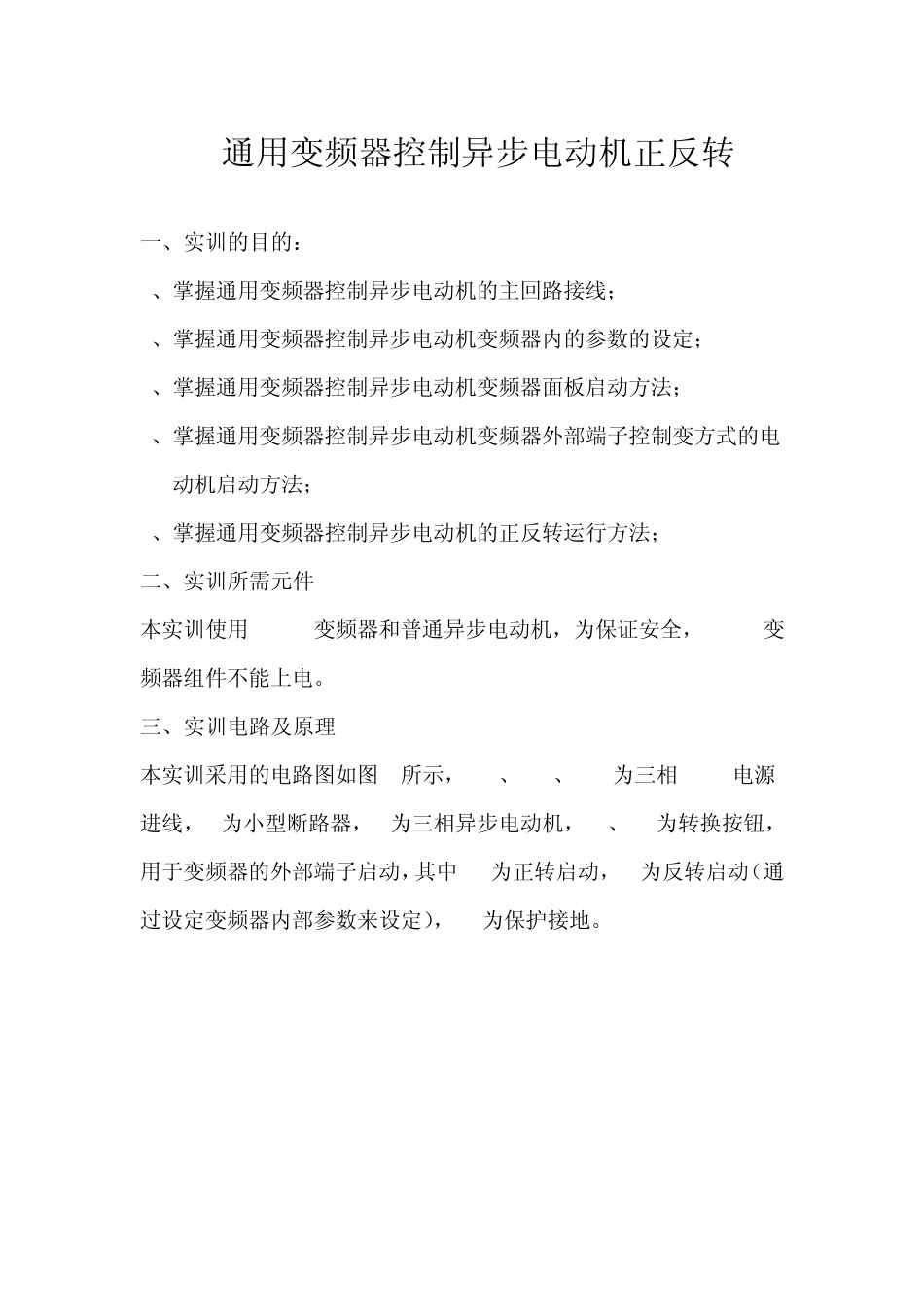

通用变频器控制异步电动机正反转 一、实训的目的： 1、掌握通用变频器控制异步电动机的主回路接线； 2、掌握通用变频器控制异步电动机变频器内的参数的设定； 3、掌握通用变频器控制异步电动机变频器面板启动方法； 4、掌握通用变频器控制异步电动机变频器外部端子控制变方式的电 动机启动方法； 5、掌握通用变频器控制异步电动机的正反转运行方法； 二、实训所需元件 本实训使用ATV31变频器和普通异步电动机，为保证安全，ATV71变频器组件不能上电。 三、实训电路及原理 本实训采用的电路图如图 1所示，LI1、LI2、LI3为三相 380V电源进线，Q为小型断路器，M为三相异步电动机，S1、S2为转换按钮，用于变频器的外部端子启动，其中 S1为正转启动，S2为反转启动（通过设定变频器内部参数来设定），PE为保护接地。 \ 图1 实训二电路图 四、实训的内容及步骤 1、按图1所示进行外部连线（ATV31变频器的动力引出线和控制线已经引出到实验板的端子上，在连线时不需打开变频器的面板，电动机线直接引到相应的端子上，并确认相应的线号）。 2、确定接线正确无误，连接可靠后，将 ATV31变频器上电。 3、在 I/O菜单组中确认以下参数； 参数 工厂设定值 本实验设定值 TCC 2C LOC TCT TRN TRN LI1 LI2 LI3 5 1 3 5 6 4 2 Q 3 3 4 4 S2 S1 L1 L2 L3 LI1 LI2 24V PE U V W W U V PE M 3~ RRS LI2 LI2 4、在 CTL菜单组中确认以下参数： 参数 工厂设定值 本实验设定值 FR1 AI1 AIP RFC FR1 FR1 CHCF SIN SEP CD1 TER LOC 5、在 FUN菜单中设定停车方式为斜坡停车（STT为 RNP） 。 6、将菜单显示转换为 SUP菜单组，显示当前菜单 FRH，按 ENT、上和下键，分别设定 30.5Hz和 40.5Hz，按 RUN键，使电动机启动。改变 SET菜单中 ACC和 DEC（加速时间和减速时间）参数，观察电动机的转换变化情况。当电动机稳定运行后，利用闪光测速仪记录频率与电动机实际转速的数值。 7、在 I/O、CTL菜单组中改变以下参数； 参数 工厂设定值 本实验设定值 TCC 2C 2C TCT TRN TRN RRS LI2 LI2 8、在合上 S1按钮，电动机正转；断开 S1按钮，电动机停止运行。 合上S2按钮，电动机反转；断开S2按钮，电动机停止运行。改变变频器频率设定值和加、减速时间，重复以上操作，体会面板设定、面板启动、面板设定、外部端子启动的功能实现。 9、以上操作中，在设定频率值、电...
