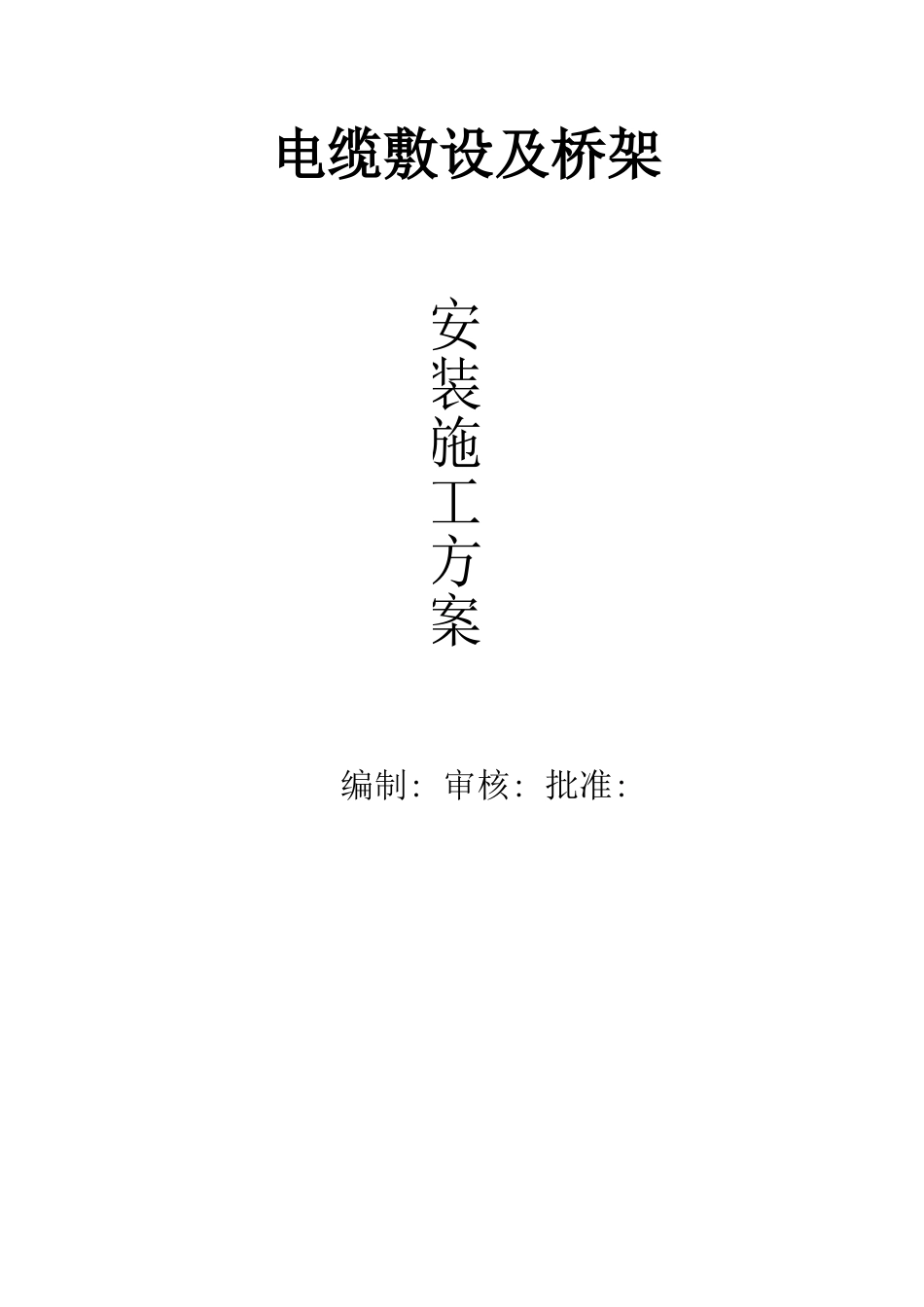

电缆敷设及桥架编制: 审核: 批准:安装施工方案目录目录 1一、电缆敷设 21、概述 22、编制依据 23、作业准备和条件要求 24、作业的程序与内容 35、施工质量限制要点116、平安保证举措12二、桥架施工121、作业准备和条件要求 122、作业的程序与内容 133、施工质量限制要点 144、平安保证举措15三、应急预案 15一、电缆敷设1、概述电缆敷设包括电气高压动力电缆、低压动力电缆、限制电缆等的敷设.2、编制依据2.1 ?建筑电气工程施工质量验收标准?GB50303-20022.2 ?电气装置安装工程接地装置施工及验收标准?GB50169-20062.3 ?电气装置安装工程母线装置施工及验收标准?GBJ149-19902.4 ?火电厂烟气脱硫工程施工质量验收及评定规程?DL/T5417-20212.5 ?电力建设平安工作规程?DL 5009.3-19972.6 ?电气装置安装工程质量检验及评定规程?DL-5161.1-5161.17-20022.7 ?电气专业安装施工强制性条文?-电缆线路施工2.8 设计的施工图、厂家安装、使用、说明3、作业准备和条件要求3.1 施工图纸专业及系统会审,所敷设电缆的型号、规格、电压等级及根数、长度路径、两端位置核对准确无误；3.2 作业指导书编制并审批完审,核批准合格后组织施工人员学习.3.3 所有施工人员都必须掌握施工工艺,熟悉施工设计图纸及作业指导书和施工质量要求；3.4 电缆及施工用的材料、工机具等准备齐全,电缆绝缘试验合格；3.5 电缆桥架、电缆竖井、电缆支架、槽钢、角钢及其附件等检验、清点完好,镀锌层应完整,并向监理报验,报验合格前方可使用3.6 电缆桥架安装、电缆敷设所用工器具齐全3.7 施工所用计量器具经过检定合格3.8 作业人员资质证件齐全,经过平安教育3.9 有关敷设路径上的土建工作应全部结束,并经验收合格；电缆敷设路径畅通, 悬空地方应搭有架子；3.10 就地设备位置已经确定.3.11与电缆敷设有关的建筑物的建筑工程质量应符合国家现行的建筑工程施 工及验收标准中的有关规定.3.12电缆敷设前,建筑工程及辅助设施〔例如电缆托架〕应按设计要求全部竣 工,并经检查验收合格.3.13平安设施齐全,危险因素辨识清楚,责任到人.3.14施工前应组织施工人员进行平安和技术交底,并要求平安与技术交底双 签字.4、作业的程序与内容4.1 电缆桥架安装作业程序、方法4.1.1 作业程序的步骤流程4.2 作业方法4.2.1 施工准备电缆桥架安装前,建筑工程应具备以下条件：1〕电缆通道等处的施工临时设施、模板及建筑废料等应清理干净,施工道路畅通,盖板齐全；2〕电缆桥安装...
