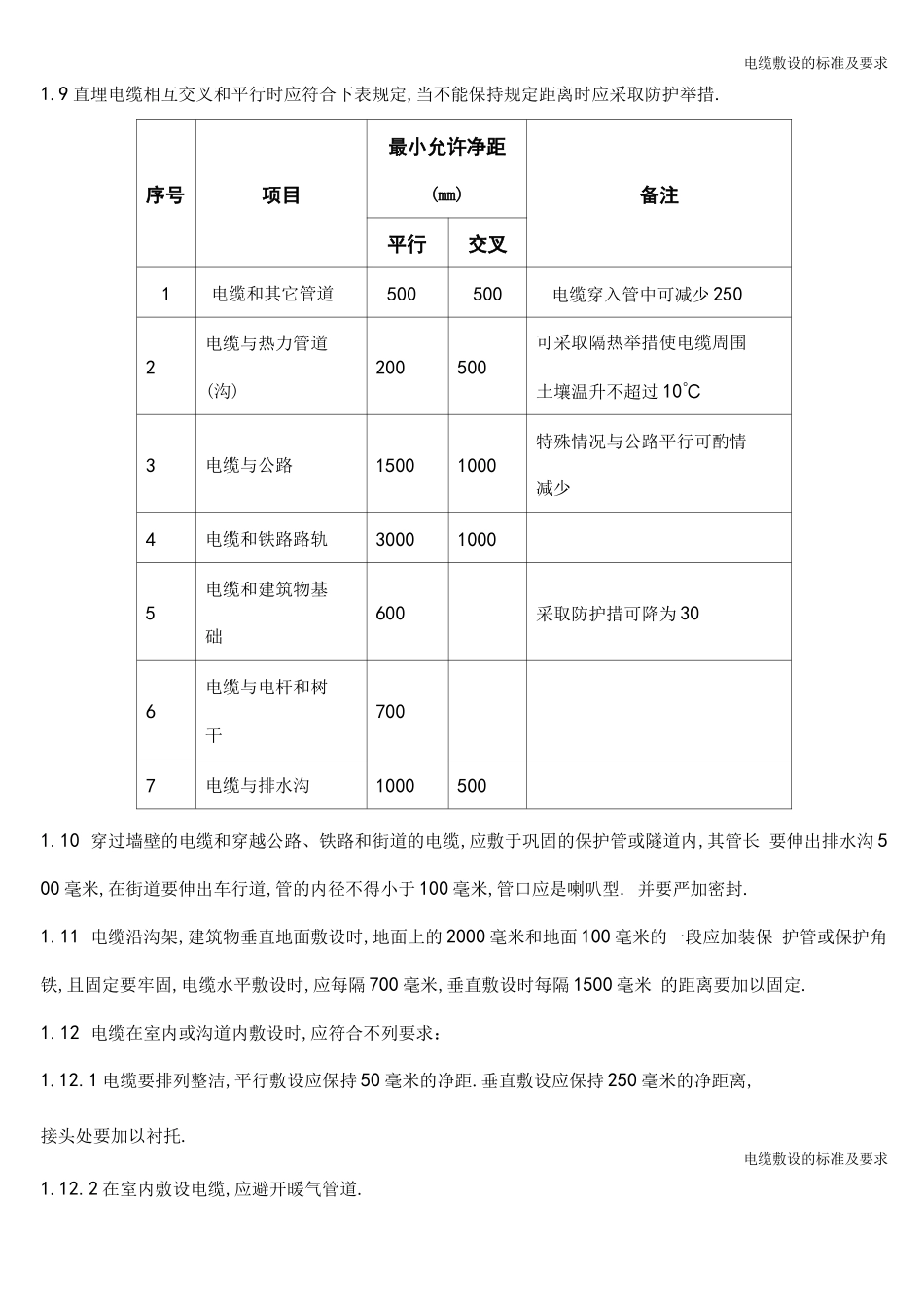

1Tpi I 、人 ］ 「4 im 电电 - rt 电缆敷设的标准及要求国电榆次热电电缆敷设的标准及要求 审批： 设备治理部电气专业电缆敷设的标准及要求1、电缆敷设的标准1.1 敷设电缆要选择最近的距离,并要考虑到总体规划,做到横看成线,纵看成片.引出方向一致, 弯度一致,余度一致,相互间距离一致,并预防交叉压叠,到达整洁美观.1.2 选择直埋电缆路径时,要尽量考虑到不穿越含有对电缆有腐蚀性杂质〔如酸、碱、粪堆、炉 渣等〕的土质,在必须穿越时,应采取永久性的防护举措.1.3 要尽量减少和其它建筑设施的交叉,跨越和接近〔特别是热力管道和火车轨道〕,必要时应保 持规定的距离,或采取防护举措.1.4 应选择不受机械震动和不受到外力破坏较为平坦的路径.1.5 直埋电缆深度为 700~1000 毫米〔指地外表对电缆本体外表〕.电缆的上、下均应铺有 100 毫米的保护砂层或软土.砂层或软土上要加盖水泥保护板,保护宽度应延出电缆两侧各 50 毫米, 在保护板上应回填 500 毫米以下的好土,余者任意填满,要求夯实.1.6 敷设电缆应略有弯曲,使电缆比沟长出 0.5%〜1.0%为宜.在中间接头及终端部位除留有足 够的做头用缆外,还应留有 2000〜3000 毫米的余缆,以备做头用.1.7 电缆应进行水平敷设,要减少高差,高差不应超过电缆敷设规定值,否那么应采取举措或采 取用特殊结构的电缆.1.8 在敷设和做头时,电缆弯曲半径应不小于电缆外径的 25 倍.电缆敷设的标准及要求1.9 直埋电缆相互交叉和平行时应符合下表规定,当不能保持规定距离时应采取防护举措.序号项目最小允许净距(mm)备注平行交叉1电缆和其它管道500500电缆穿入管中可减少 2502电缆与热力管道(沟)200500可采取隔热举措使电缆周围土壤温升不超过 10℃3电缆与公路15001000特殊情况与公路平行可酌情减少4电缆和铁路路轨300010005电缆和建筑物基础600采取防护措可降为 306电缆与电杆和树干7007电缆与排水沟10005001.10 穿过墙壁的电缆和穿越公路、铁路和街道的电缆,应敷于巩固的保护管或隧道内,其管长 要伸出排水沟 500 毫米,在街道要伸出车行道,管的内径不得小于 100 毫米,管口应是喇叭型. 并要严加密封.1.11 电缆沿沟架,建筑物垂直地面敷设时,地面上的 2000 毫米和地面 100 毫米的一段应加装保 护管或保护角铁,且固定要牢固,电缆水平敷设时,应每隔 700 毫米,垂直敷设时每隔 1500 毫米 的距离要加以固定.1.12 电缆在室内或沟道内敷设时,应符合不列要求：1.12.1 电缆要排列...
