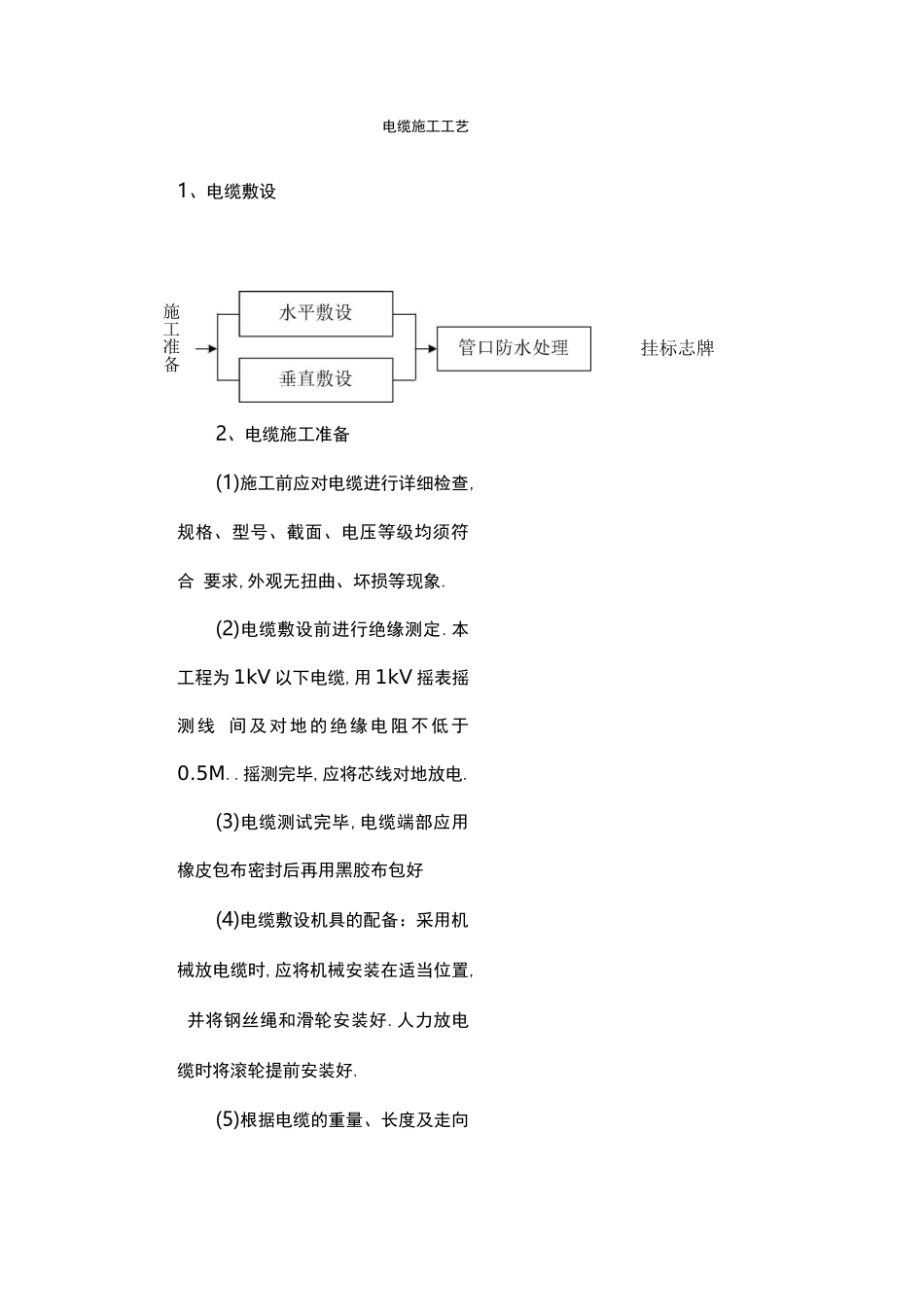

电缆施工工艺1、电缆敷设2、电缆施工准备(1)施工前应对电缆进行详细检查,规格、型号、截面、电压等级均须符合 要求,外观无扭曲、坏损等现象.(2)电缆敷设前进行绝缘测定.本工程为 1kV 以下电缆,用 1kV 摇表摇测线 间及对地的绝缘电阻不低于0.5M..摇测完毕,应将芯线对地放电.(3)电缆测试完毕,电缆端部应用橡皮包布密封后再用黑胶布包好(4)电缆敷设机具的配备：采用机械放电缆时,应将机械安装在适当位置, 并将钢丝绳和滑轮安装好.人力放电缆时将滚轮提前安装好.(5)根据电缆的重量、长度及走向施工准备挂标志牌来确定施工人数,搞好通信,保证平安施 工,对电缆会同甲方进行检查,须有出厂合格证,外表绝缘层完好,无机械损伤、 扭曲等现象.绝缘电阻在 5 兆欧以上.电缆测试完毕,电缆端部应用橡皮包布密 封后再用防水胶布包好.3、电缆敷设联络设置⑴ 线路较短或室外的电缆敷设,可用无线电对讲机联络,手持扩音喇叭指 挥.⑵ 电缆敷设,可用无线电对讲机作为定向联络,简易 作为全线联络, 手持扩音喇叭指挥(或采用多功能扩大机,它是指挥放电缆的专用设备).⑶ 在桥架上多根电缆敷设时,应根据现场实际情况,事先将电缆的排列用 表或图的方式画出来,以防电缆交叉和混乱.4、电缆的搬运及支架架设⑴ 电缆短距离搬运,一般采用滚动电缆轴的方法.滚动时应按电缆轴上箭 头指示方向滚动.如无箭头时,可按电缆缠绕方向滚动,切不可反缠绕方向滚动, 以免电缆松驰.⑵ 电缆支架的架设地点的选择,以敷设方便为原那么,一般应在电缆起止点 附近为宜.架设时,应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方.5、电缆沿支架、桥架敷设(1)水平敷设：敷设方法可用人力或机械牵引.如以下图：电缆滚轮⑵ 电缆沿桥架或托盘敷设时,应单层敷设,排列整洁.不得有交叉,拐弯处应以最大截面电缆允许弯曲半径为准.(3)不同等级电压的电缆应分层敷设,高压电缆应敷设在上层.(4)同等级电压的电缆沿支架敷设时,水平净距不得小于 35mm.6、电缆垂直敷设(1)采用自下而上敷设,低层小截面电缆可用滑轮大绳人力牵引敷设.高层、大截面电缆宜用机械牵引敷设.⑵ 沿支架敷设时,支架距离不得大于 1.5 米,沿桥架或托盘敷设时,每层 最少加装两道卡固支架.敷设时,应放一根立即卡固一根.⑶ 电缆穿过楼板时,应装套管,敷设完后应将套管用防火材料封堵严密.(4)预分支电缆的敷设时,须注意以下事项：主电缆顶端盖上一个用PVC 材 料制成的帽做防水处理,再用热缩管增强.垂直干线的预分支组装式...
