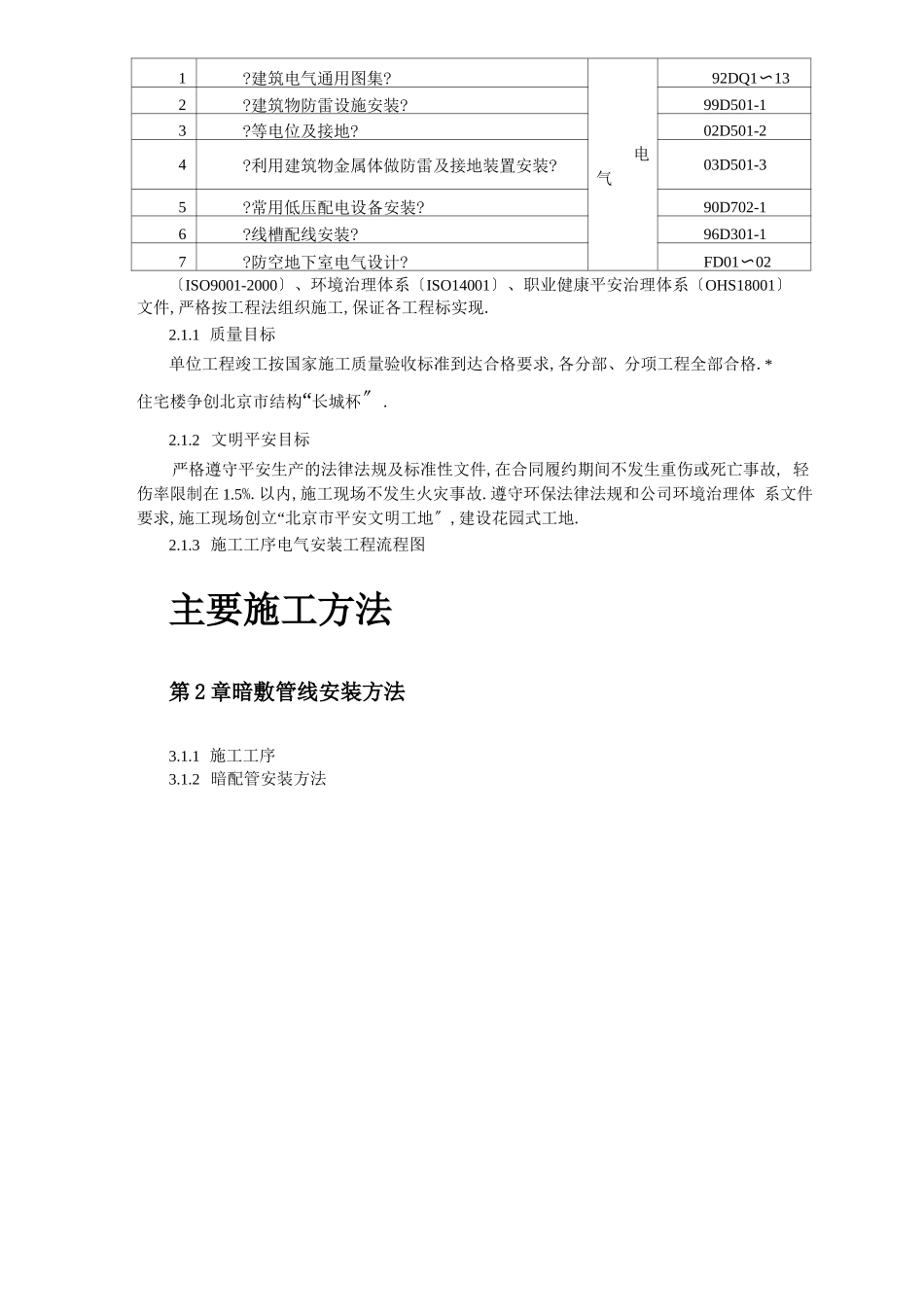

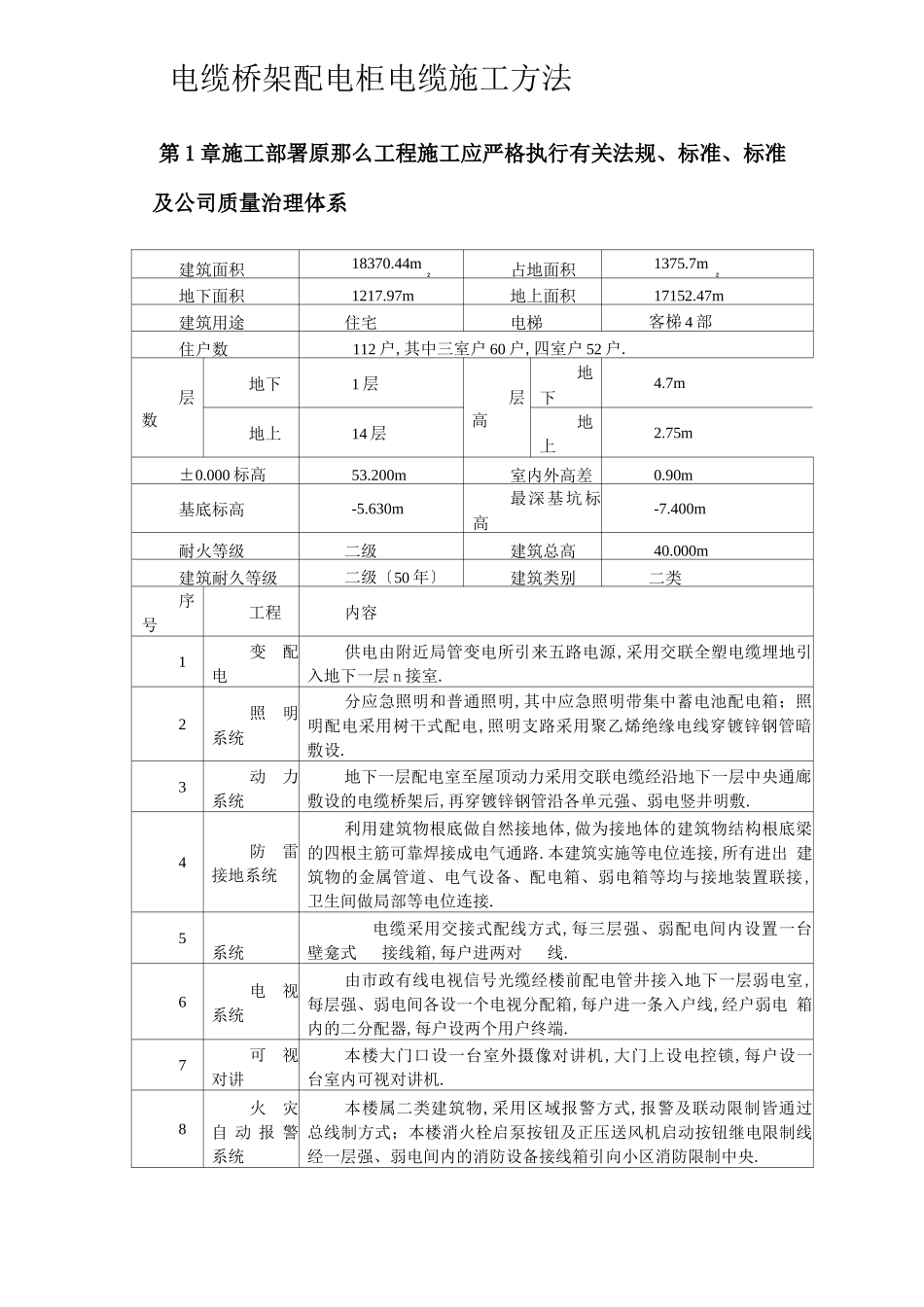

电缆桥架配电柜电缆施工方法第 1 章施工部署原那么工程施工应严格执行有关法规、标准、标准及公司质量治理体系建筑面积18370.44m2占地面积1375.7m2地下面积1217.97m地上面积17152.47m建筑用途住宅电梯客梯 4 部住户数112 户,其中三室户 60 户,四室户 52 户.层数地下1 层层高地 下4.7m地上14 层地 上2.75m±0.000 标高53.200m室内外高差0.90m基底标高-5.630m最深基坑标 高-7.400m耐火等级二级建筑总高40.000m建筑耐久等级二级〔50 年〕建筑类别二类序 号工程内容1变配 电供电由附近局管变电所引来五路电源,采用交联全塑电缆埋地引 入地下一层 n 接室.2照明 系统分应急照明和普通照明,其中应急照明带集中蓄电池配电箱；照 明配电采用树干式配电,照明支路采用聚乙烯绝缘电线穿镀锌钢管暗 敷设.3动力 系统地下一层配电室至屋顶动力采用交联电缆经沿地下一层中央通廊 敷设的电缆桥架后,再穿镀锌钢管沿各单元强、弱电竖井明敷.4防雷 接地系统利用建筑物根底做自然接地体,做为接地体的建筑物结构根底梁 的四根主筋可靠焊接成电气通路.本建筑实施等电位连接,所有进出 建筑物的金属管道、电气设备、配电箱、弱电箱等均与接地装置联接, 卫生间做局部等电位连接.5 系统 电缆采用交接式配线方式,每三层强、弱配电间内设置一台 壁龛式 接线箱,每户进两对 线.6电视 系统由市政有线电视信号光缆经楼前配电管井接入地下一层弱电室, 每层强、弱电间各设一个电视分配箱,每户进一条入户线,经户弱电 箱内的二分配器,每户设两个用户终端.7可视 对讲本楼大门口设一台室外摄像对讲机,大门上设电控锁,每户设一 台室内可视对讲机.8火灾 自 动 报 警 系统本楼属二类建筑物,采用区域报警方式,报警及联动限制皆通过 总线制方式；本楼消火栓启泵按钮及正压送风机启动按钮继电限制线 经一层强、弱电间内的消防设备接线箱引向小区消防限制中央.1?建筑电气通用图集?电 气92DQ1〜132?建筑物防雷设施安装?99D501-13?等电位及接地?02D501-24?利用建筑物金属体做防雷及接地装置安装?03D501-35?常用低压配电设备安装?90D702-16?线槽配线安装?96D301-17?防空地下室电气设计?FD01〜02〔ISO9001-2000〕、环境治理体系〔ISO14001〕、职业健康平安治理体系〔OHS18001〕文件,严格按工程法组织施工,保证各工程标实现.2.1.1 质量目标单位工程竣工按国家施工质量验收标准到达合格要求,各分部、分项工程全部合格.*住宅楼争创北京市结构“长城杯〞...
