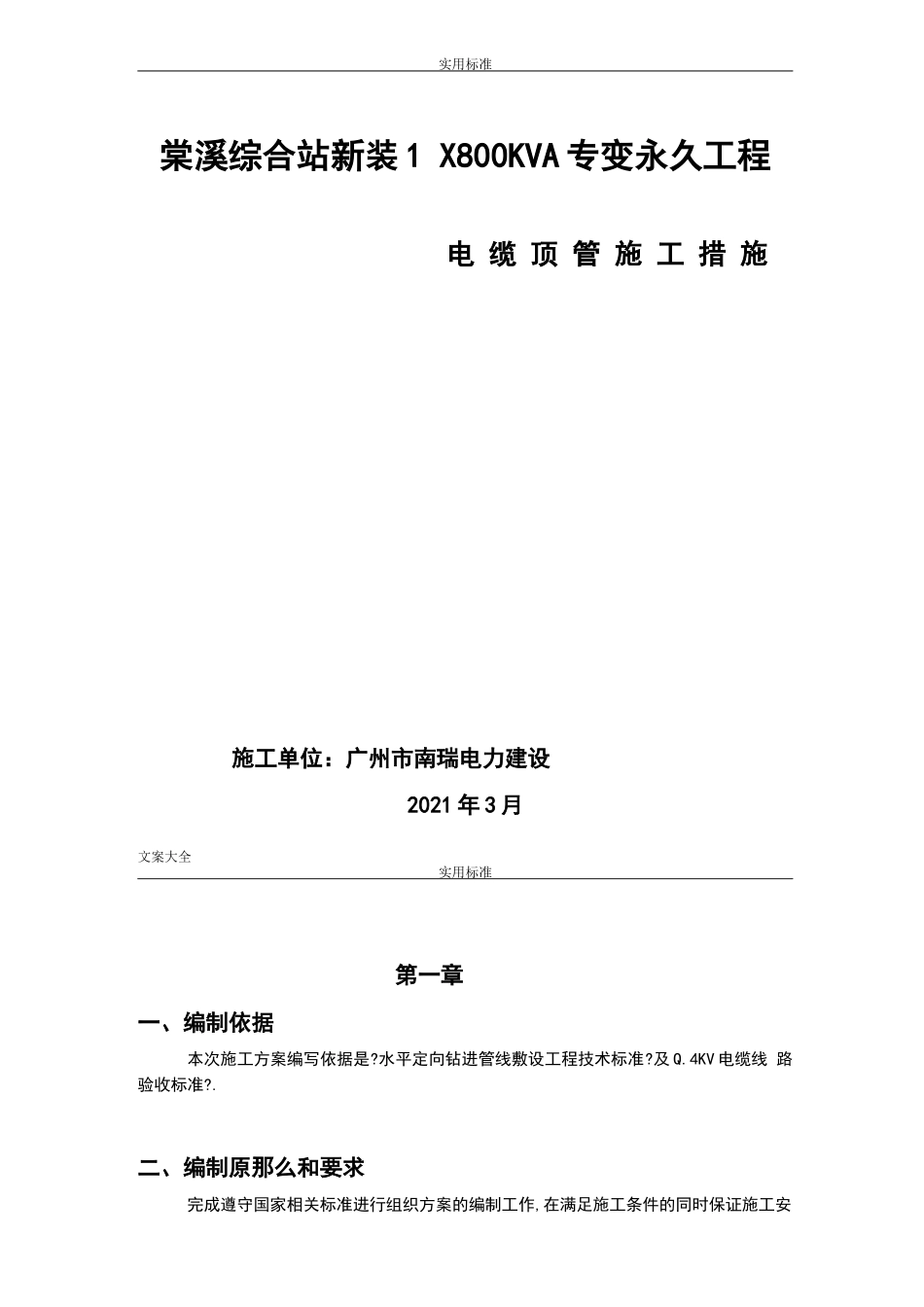

实用标准棠溪综合站新装 1 X800KVA 专变永久工程电 缆 顶 管 施 工 措 施 施工单位：广州市南瑞电力建设2021 年 3 月文案大全实用标准第一章一、编制依据本次施工方案编写依据是?水平定向钻进管线敷设工程技术标准?及 Q.4KV 电缆线 路验收标准?.二、编制原那么和要求完成遵守国家相关标准进行组织方案的编制工作,在满足施工条件的同时保证施工安 全性.在施工过程中不得违反相关规定,根据技术标准进行施工.三、编制说明该方案仅用于棠溪综合站新装 1 X800KVA 专变永久工程的低压电缆顶管施工工程.第二章一、工程概况1、该工程工程为新装 800KVA 专变工程.现拟用顶管穿越京广铁路,穿越长度约为 100 米,管材使用 e160PE 管.2、施工进度方案施工进度及其方案是在保证质量的前提下,实行在规定时间内,在平安文明施工的前期 下,按时、按质的完成工程任务.文案大全实用标准第三章一、施工总体方案与施工部署1 .工程工艺流程文案大全实用标准2 .施工准备〔1〕现场准备：去除杂质、平整场地；保证施工用水充足；在施工场地与临近 建筑物保持一定平安距离,明确施工平安.〔2〕材料准备：根据现场情况,工程开工前,管材、水、膨胀剂等各种材料提 前到场.〔3〕设备准备：各种施工机械设备及顶管施工中的掘进设备,使用前要认真进 行检查,经试运正常前方可使用.序号名称数量单位1水平定向钻机1台2无线控向仪1套3泥浆泵1台4电焊机1台5发电机1台3 .防护人员就位施工前,施工负责人根据当天施工任务宣读施工工作票,明确防护员责任, 防护员根据作业负责人要求,到指定位置进行防护,在防护员到位后,方允许作 业.挖探作业时,可不设两端 800 米防护.4 .施工方案〔1〕测量定位放线根据施工要求的管道轴线放出钻机安装位置线、管道两端的具体轴线位置； 在路面上放出轴线.a.确定钻机的安装位置、入土点、出土点的具体位置.b.放线入土点、出土点位置左右偏差不超过 200mm,沿管线轴方向误差 不超过 200mm,并做出明显标记.从出土点到回拖管线路必须保持直线.文案大全实用标准(2)管线复测施工地点位于铁路路基边坡两侧,为了预防意外,在施工前应经设备治理 单位确认光电缆路径后才允许开挖.根据现场光电缆路径调整管道轨迹,确定顶 管路径.(3)钻机就位和调试a,钻机及配套设备就位按施工布置及标准要求将钻机及附属配套设备固定在预定位置.钻机方向必 须跟管道轴线方向一致,左右误差不超过 30mm,钻机入土角调整到适宜位置. b.钻机调试...
