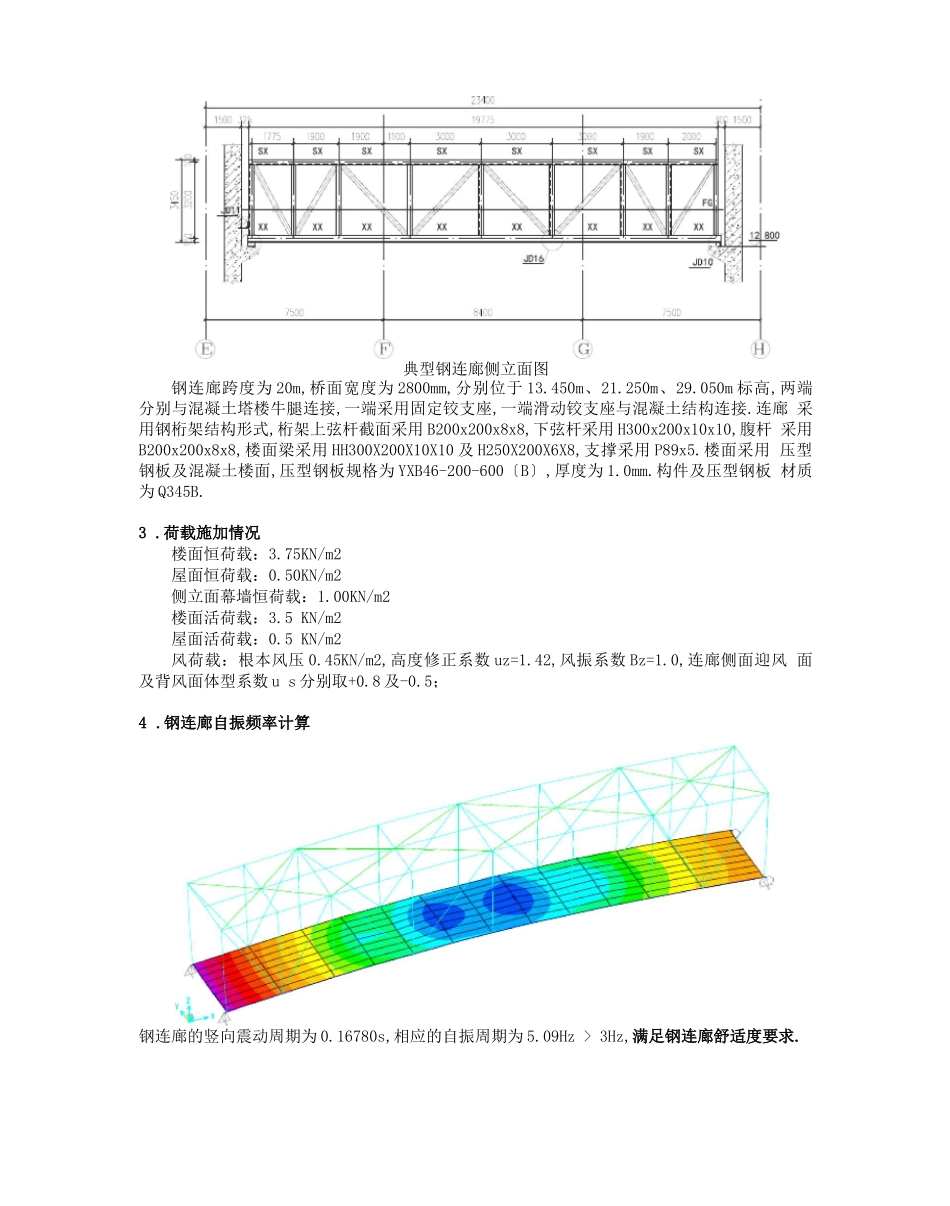

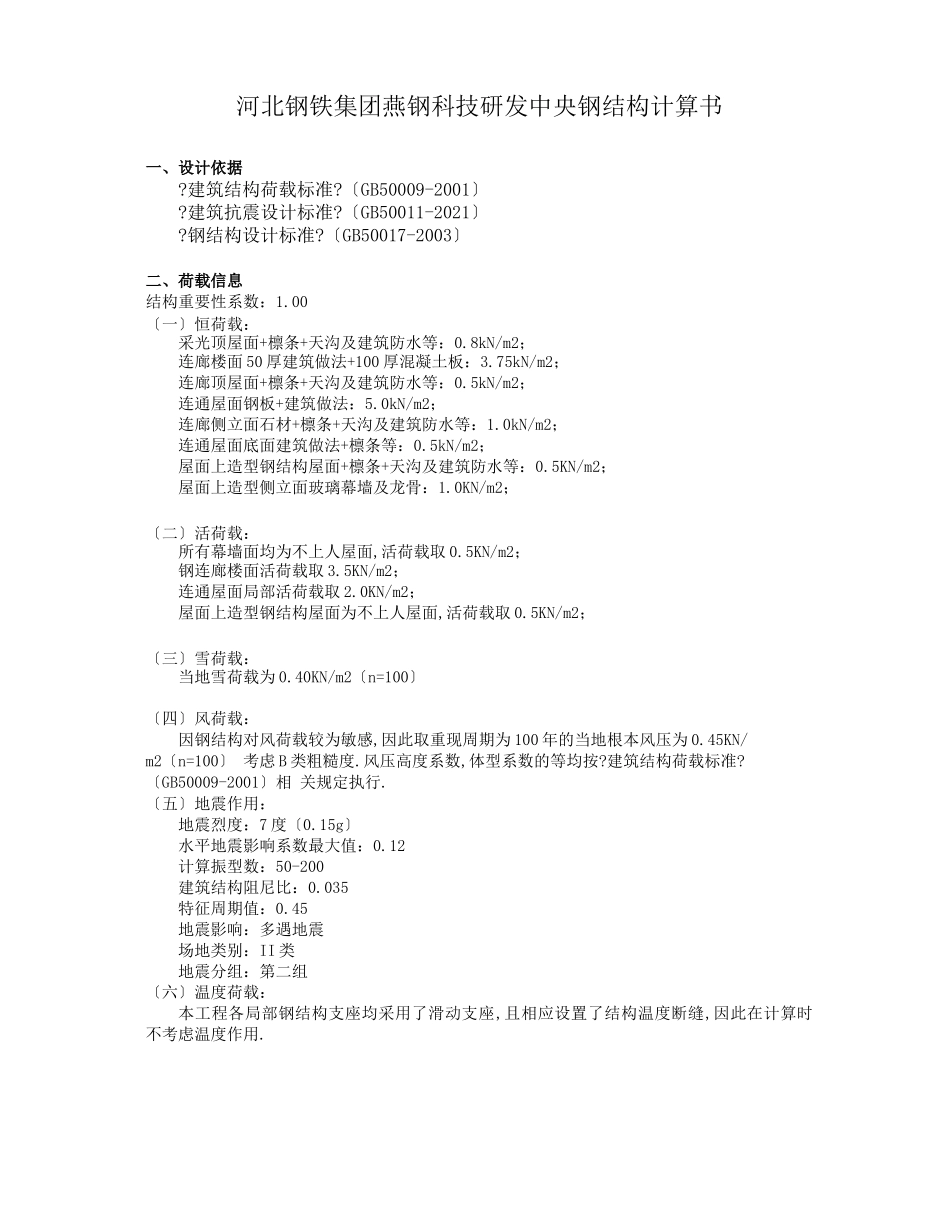

河北钢铁集团燕钢科技研发中央钢结构计算书一、设计依据?建筑结构荷载标准?〔GB50009-2001〕?建筑抗震设计标准?〔GB50011-2021〕?钢结构设计标准?〔GB50017-2003〕二、荷载信息结构重要性系数：1.00〔一〕恒荷载：采光顶屋面+檩条+天沟及建筑防水等：0.8kN/m2；连廊楼面 50 厚建筑做法+100 厚混凝土板：3.75kN/m2；连廊顶屋面+檩条+天沟及建筑防水等：0.5kN/m2；连通屋面钢板+建筑做法：5.0kN/m2；连廊侧立面石材+檩条+天沟及建筑防水等：1.0kN/m2；连通屋面底面建筑做法+檩条等：0.5kN/m2；屋面上造型钢结构屋面+檩条+天沟及建筑防水等：0.5KN/m2；屋面上造型侧立面玻璃幕墙及龙骨：1.0KN/m2；〔二〕活荷载：所有幕墙面均为不上人屋面,活荷载取 0.5KN/m2；钢连廊楼面活荷载取 3.5KN/m2；连通屋面局部活荷载取 2.0KN/m2；屋面上造型钢结构屋面为不上人屋面,活荷载取 0.5KN/m2；〔三〕雪荷载：当地雪荷载为 0.40KN/m2〔n=100〕〔四〕风荷载：因钢结构对风荷载较为敏感,因此取重现周期为 100 年的当地根本风压为 0.45KN/m2〔n=100〕 考虑 B 类粗糙度.风压高度系数,体型系数的等均按?建筑结构荷载标准?〔GB50009-2001〕相 关规定执行.〔五〕地震作用：地震烈度：7 度〔0.15g〕水平地震影响系数最大值：0.12计算振型数：50-200建筑结构阻尼比：0.035特征周期值：0.45地震影响：多遇地震场地类别：II 类地震分组：第二组〔六〕温度荷载：本工程各局部钢结构支座均采用了滑动支座,且相应设置了结构温度断缝,因此在计算时 不考虑温度作用.三、计算软件本工程钢结构计算采用美国 CSI 公司的 SAP2000 V14.2.2 有限元分析软件进行各 个局部的建模计算.四、荷载组合(1) 1.35 恒载 + 1.40 x 0.70 活载 1(2) 1.35 恒载 + 1.40 x 0.70 风 1(3) 1.20 恒载 + 1.40 活载 1(4) 1.20 恒载 + 1.40 风 1(5) 1.00 恒载 + 1.40 风 1(6) 1.20 恒载(7) 1.20 恒载 + 1.40 x 1.0 活载 1 + 1.4 x 0.7 风 1(8) 1.20 恒载 + 1.40 x 0.7 活载 1 + 1.4 x 1.0 风 1(9) 1.20 恒载+ 1.20 x 0.50 活载 1 + 1.30 水平地震(10) 1.00 恒载+ 1.00 x 0.50 活载 1 + 1.30 水平地震(11) 1.00 恒载+ 1.00 活载 1(变形限制)五、分区计算〔一〕.钢连廊局部:1 .计算模型计算模型2 .几何信息典型钢连廊侧立面图钢连廊跨度为 20m,桥面宽度为 2800mm,分别位于 13.450m、21.25...
