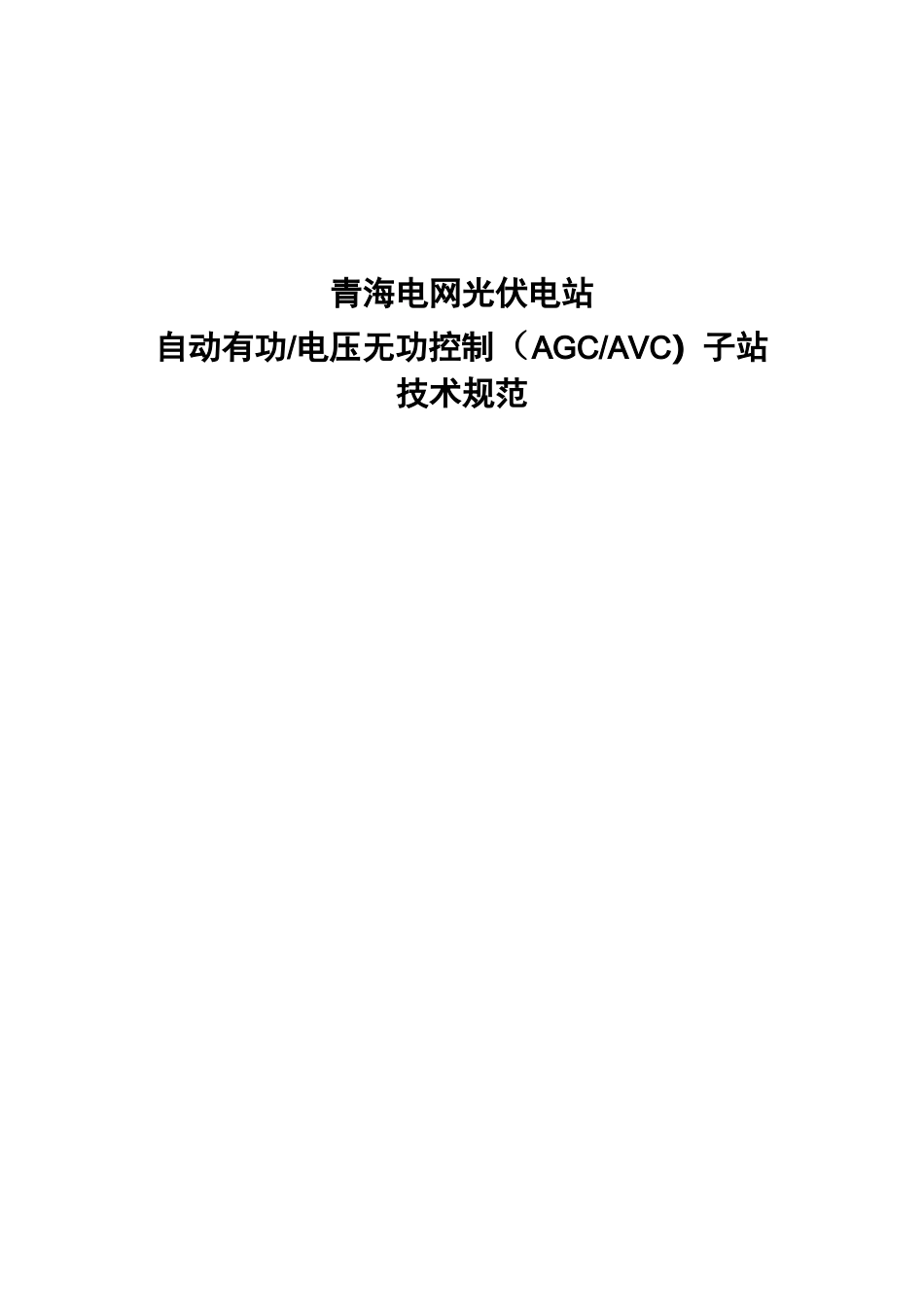

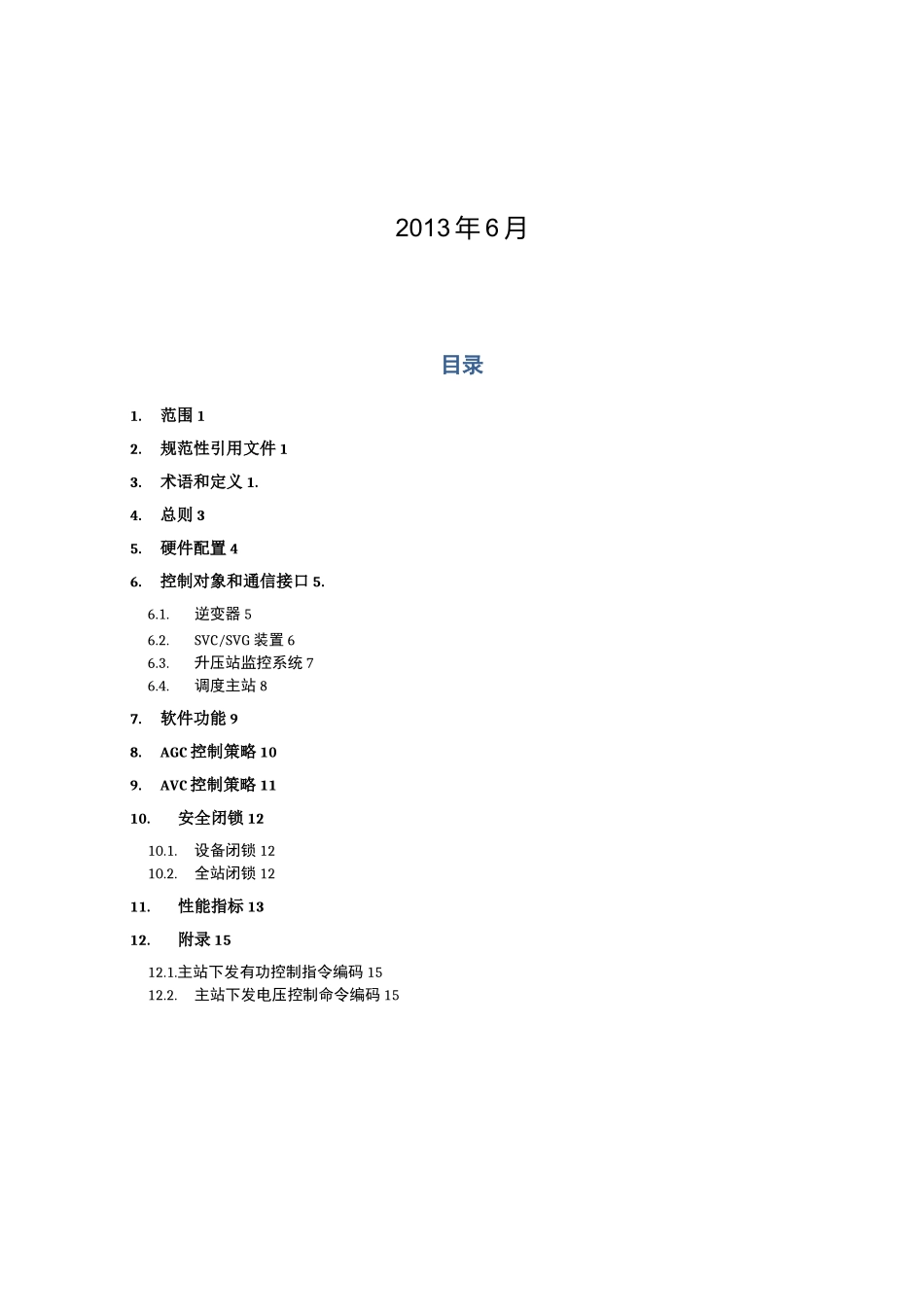

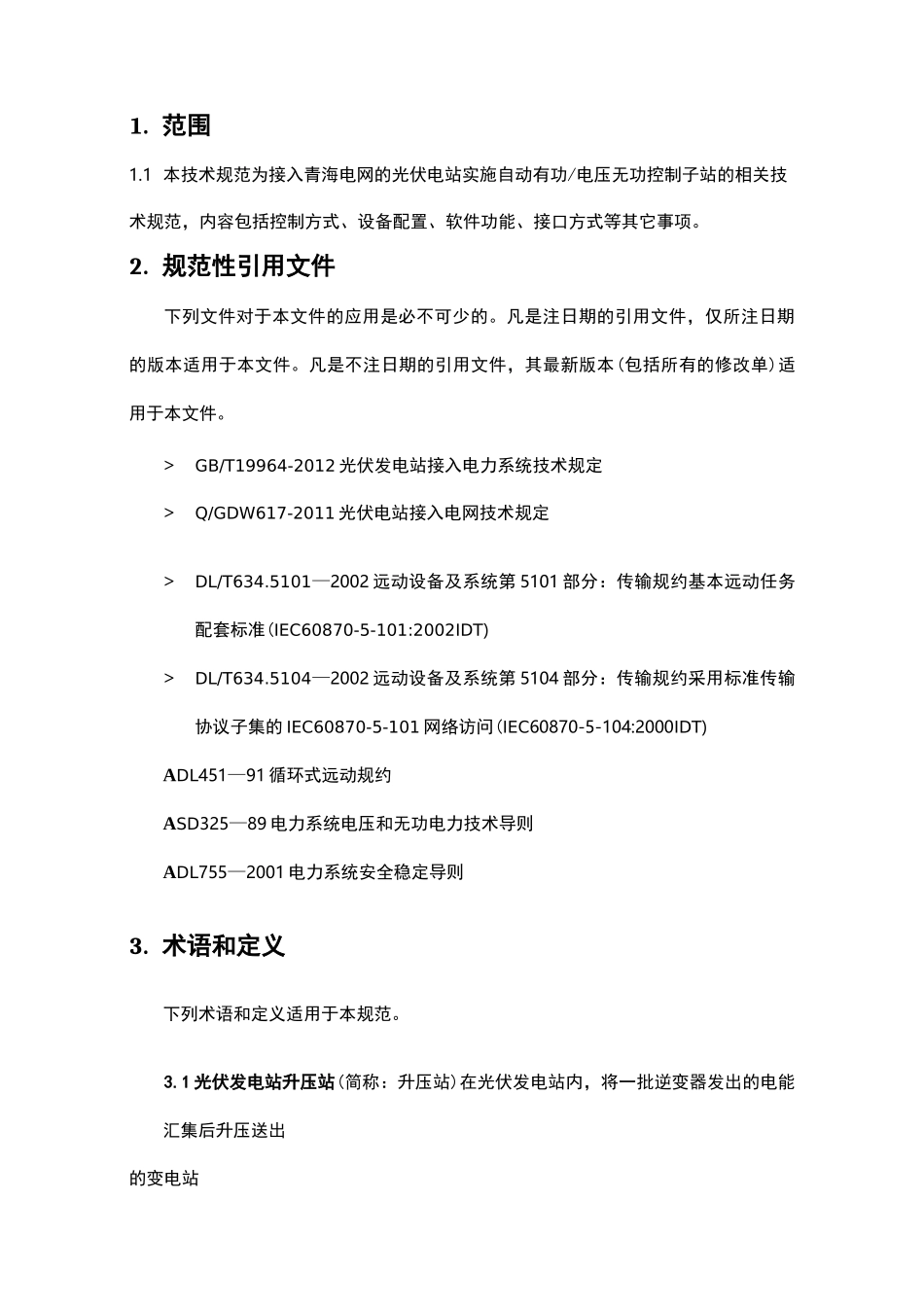

青海电网光伏电站自动有功/电压无功控制（AGC/AVC）子站技术规范2013 年 6 月目录1.范围 12.规范性引用文件 13.术语和定义 1.4.总则 35.硬件配置 46.控制对象和通信接口 5.6.1.逆变器 56.2.SVC/SVG 装置 66.3.升压站监控系统 76.4.调度主站 87.软件功能 98.AGC 控制策略 109.AVC 控制策略 1110.安全闭锁 1210.1.设备闭锁 1210.2.全站闭锁 1211.性能指标 1312.附录 1512.1.主站下发有功控制指令编码 1512.2.主站下发电压控制命令编码 151. 范围1.1 本技术规范为接入青海电网的光伏电站实施自动有功/电压无功控制子站的相关技术规范，内容包括控制方式、设备配置、软件功能、接口方式等其它事项。2. 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。>GB/T19964-2012 光伏发电站接入电力系统技术规定>Q/GDW617-2011 光伏电站接入电网技术规定>DL/T634.5101—2002 远动设备及系统第 5101 部分：传输规约基本远动任务配套标准(IEC60870-5-101:2002IDT)>DL/T634.5104—2002 远动设备及系统第 5104 部分：传输规约采用标准传输协议子集的 IEC60870-5-101 网络访问(IEC60870-5-104:2000IDT)ADL451—91 循环式远动规约ASD325—89 电力系统电压和无功电力技术导则ADL755—2001 电力系统安全稳定导则3. 术语和定义下列术语和定义适用于本规范。3.1 光伏发电站升压站(简称：升压站)在光伏发电站内，将一批逆变器发出的电能汇集后升压送出的变电站3.2 光伏发电站集电线路（简称：集电线路）在光伏发电站内，连接逆变器的架空（电缆）线路。一般为 T接线路。3.3 SVC/SVG 装置SVC 是静止式动态无功补偿装置,能够输出感性和容性无功，在一定范围内连续可调；SVG 是静止式无功发生器，采用全控型电力电子器件组成的桥式变流器来进行动态无功补偿的装置，可从感性到容性连续调节。3.4 自动发电控制 AutomaticGenerationControl（AGC）自动发电控制（AutomaticGenerationControl,下简称 AGC）指利用计算机系统、通信网络和可调控设备，根据电网实时运行工况在线计算控制策略，自动闭环控制发电设备的有功输出。3.5 自动电压控制 AutomaticVoltageControl（AVC）自动电压控制（AutomaticVoltageControl,下简称 AVC）指利用计算机系统、通信网络和可调控设备，根据电网实时运行...
