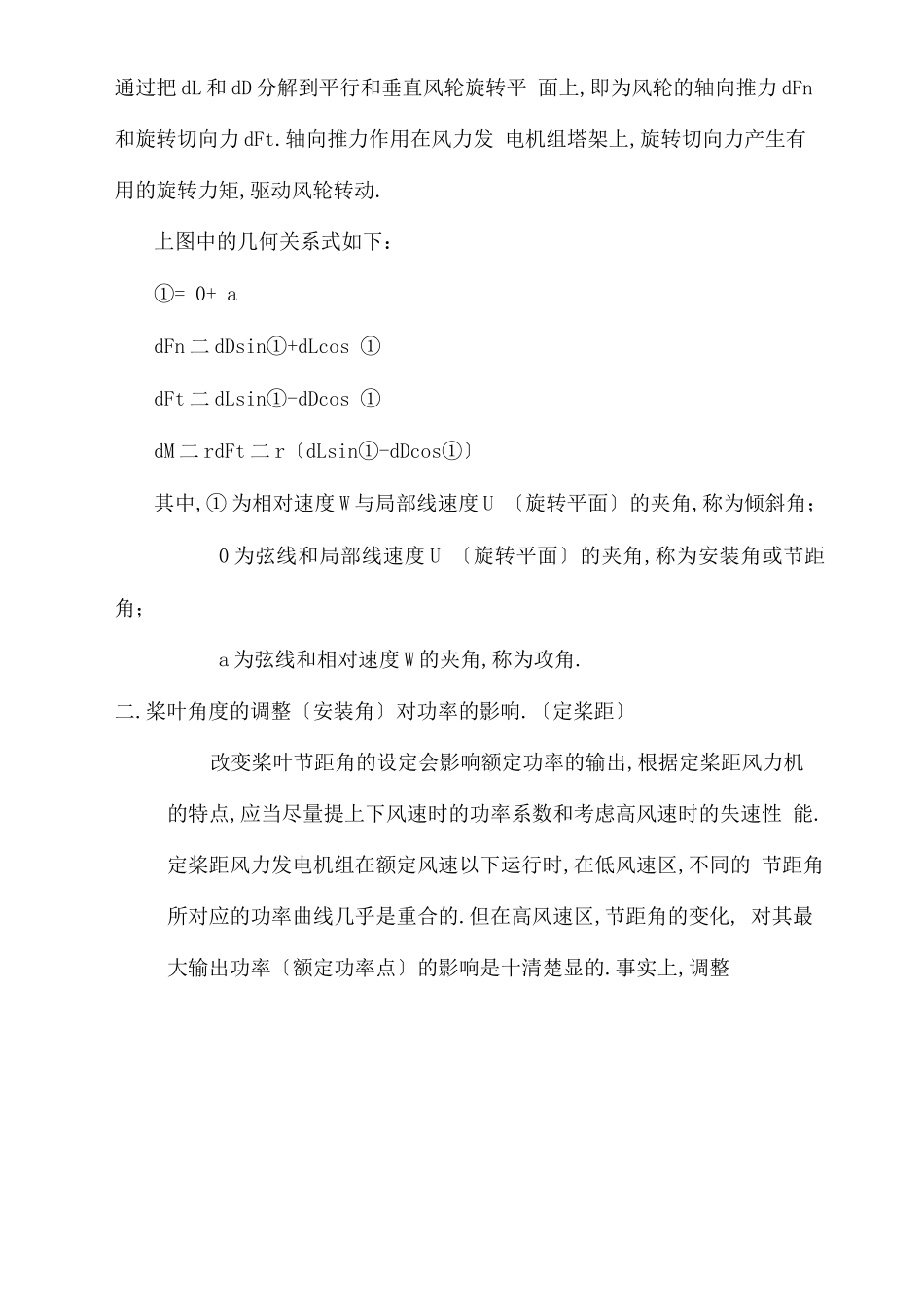

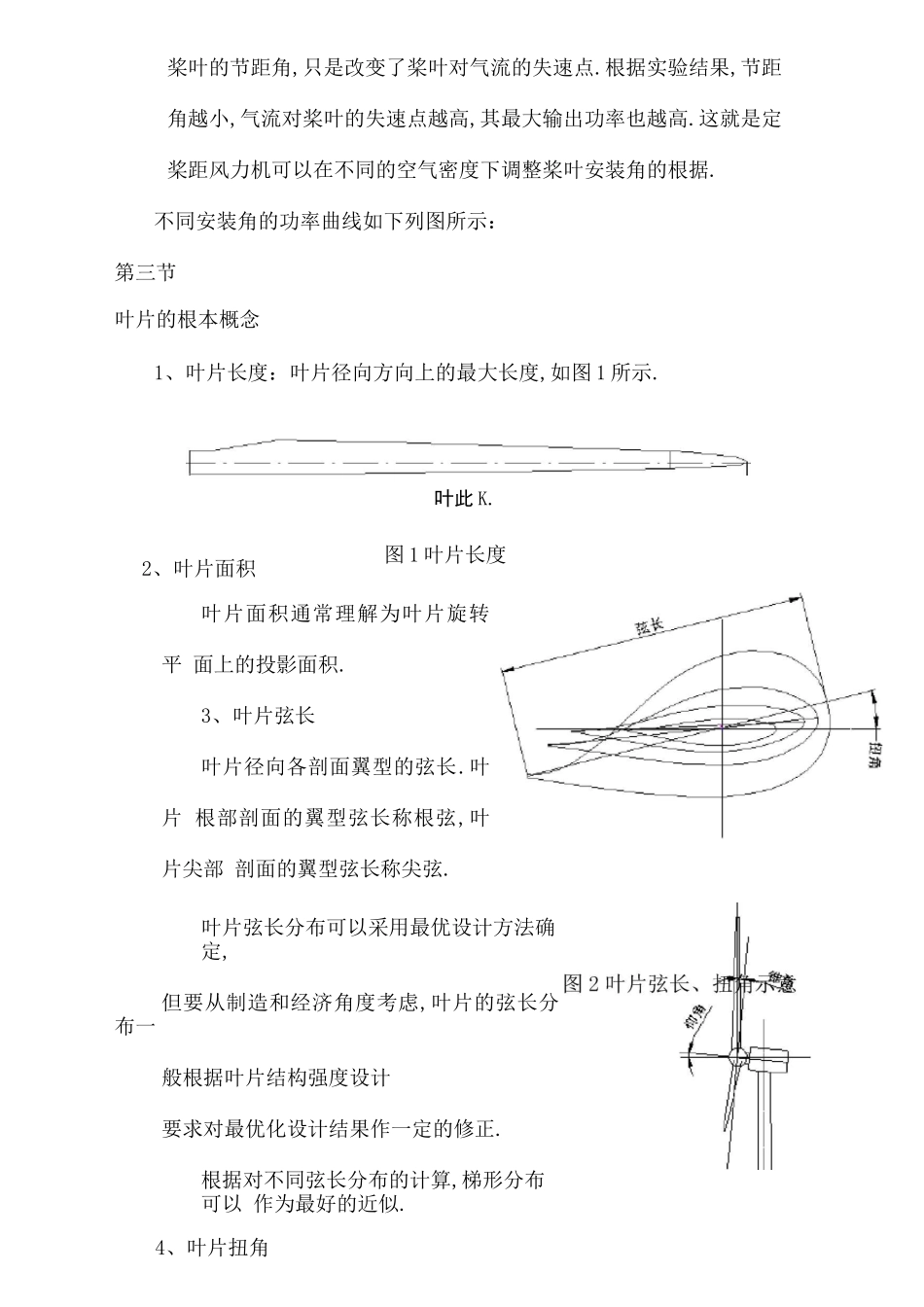

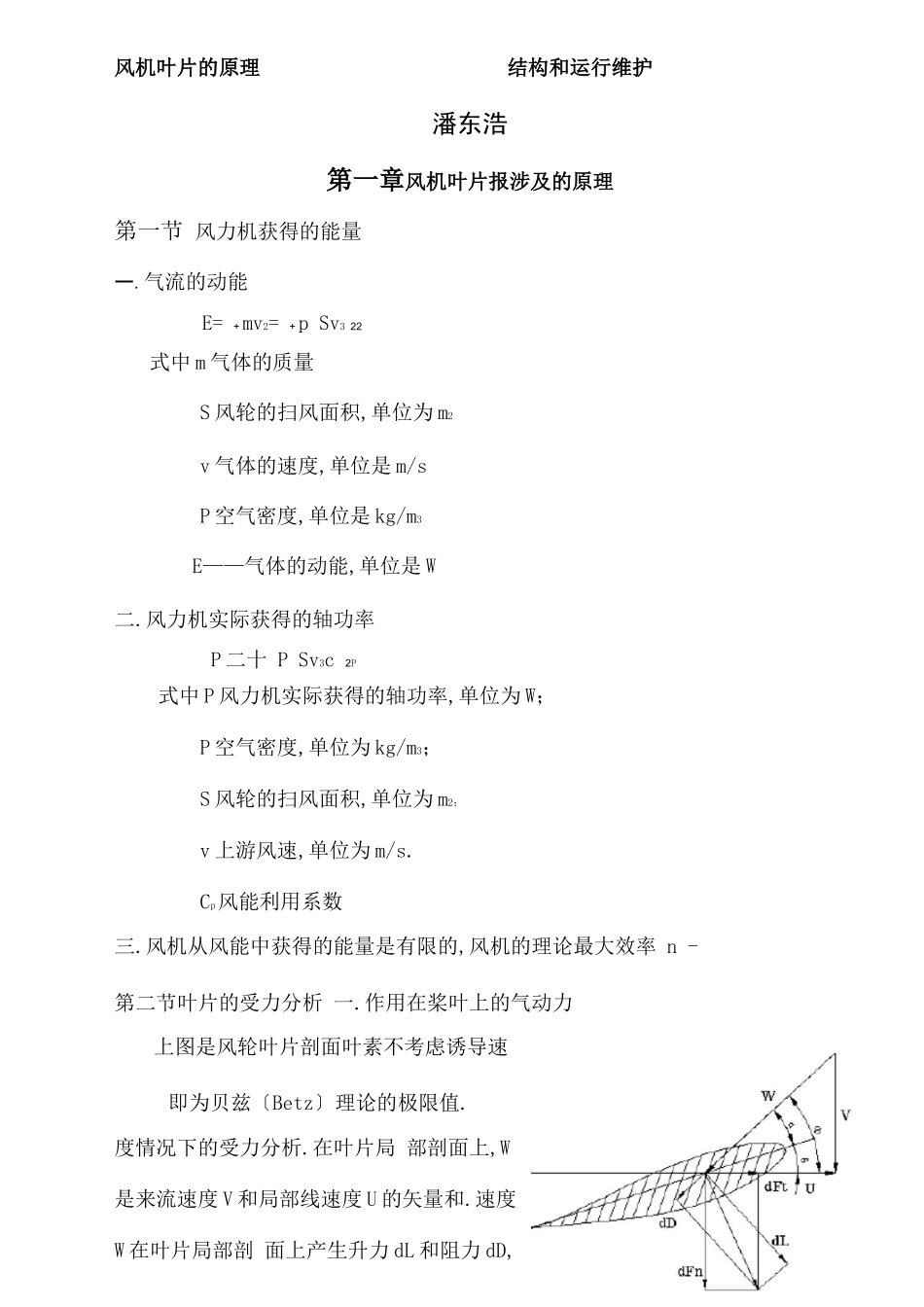

风机叶片的原理结构和运行维护潘东浩第一章风机叶片报涉及的原理第一节 风力机获得的能量一.气流的动能E= + mv2= + p Sv3 22式中 m 气体的质量S 风轮的扫风面积,单位为 m2v 气体的速度,单位是 m/sP 空气密度,单位是 kg/m3E——气体的动能,单位是 W二.风力机实际获得的轴功率P 二十 P Sv3c 2P式中 P 风力机实际获得的轴功率,单位为 W;P 空气密度,单位为 kg/m3;S 风轮的扫风面积,单位为 m2;v 上游风速,单位为 m/s.Cp风能利用系数三.风机从风能中获得的能量是有限的,风机的理论最大效率 n -第二节叶片的受力分析 一.作用在桨叶上的气动力上图是风轮叶片剖面叶素不考虑诱导速度情况下的受力分析.在叶片局 部剖面上,W是来流速度 V 和局部线速度 U 的矢量和.速度W 在叶片局部剖 面上产生升力 dL 和阻力 dD,即为贝兹〔Betz〕理论的极限值.通过把 dL 和 dD 分解到平行和垂直风轮旋转平 面上,即为风轮的轴向推力 dFn和旋转切向力 dFt.轴向推力作用在风力发 电机组塔架上,旋转切向力产生有用的旋转力矩,驱动风轮转动.上图中的几何关系式如下:①= 0+ adFn 二 dDsin①+dLcos ①dFt 二 dLsin①-dDcos ①dM 二 rdFt 二 r〔dLsin①-dDcos①〕其中,① 为相对速度 W 与局部线速度 U 〔旋转平面〕的夹角,称为倾斜角;0 为弦线和局部线速度 U 〔旋转平面〕的夹角,称为安装角或节距 角;a 为弦线和相对速度 W 的夹角,称为攻角.二.桨叶角度的调整〔安装角〕对功率的影响.〔定桨距〕改变桨叶节距角的设定会影响额定功率的输出,根据定桨距风力机 的特点,应当尽量提上下风速时的功率系数和考虑高风速时的失速性 能.定桨距风力发电机组在额定风速以下运行时,在低风速区,不同的 节距角所对应的功率曲线几乎是重合的.但在高风速区,节距角的变化, 对其最大输出功率〔额定功率点〕的影响是十清楚显的.事实上,调整桨叶的节距角,只是改变了桨叶对气流的失速点.根据实验结果,节距角越小,气流对桨叶的失速点越高,其最大输出功率也越高.这就是定桨距风力机可以在不同的空气密度下调整桨叶安装角的根据.不同安装角的功率曲线如下列图所示:第三节叶片的根本概念1、叶片长度:叶片径向方向上的最大长度,如图 1 所示.叶片面积通常理解为叶片旋转平 面上的投影面积.3、叶片弦长叶片径向各剖面翼型的弦长.叶片 根部剖面的翼型弦长称根弦,叶片尖部 剖面的翼型弦长称尖弦.叶片弦长分布可以采用最优...
