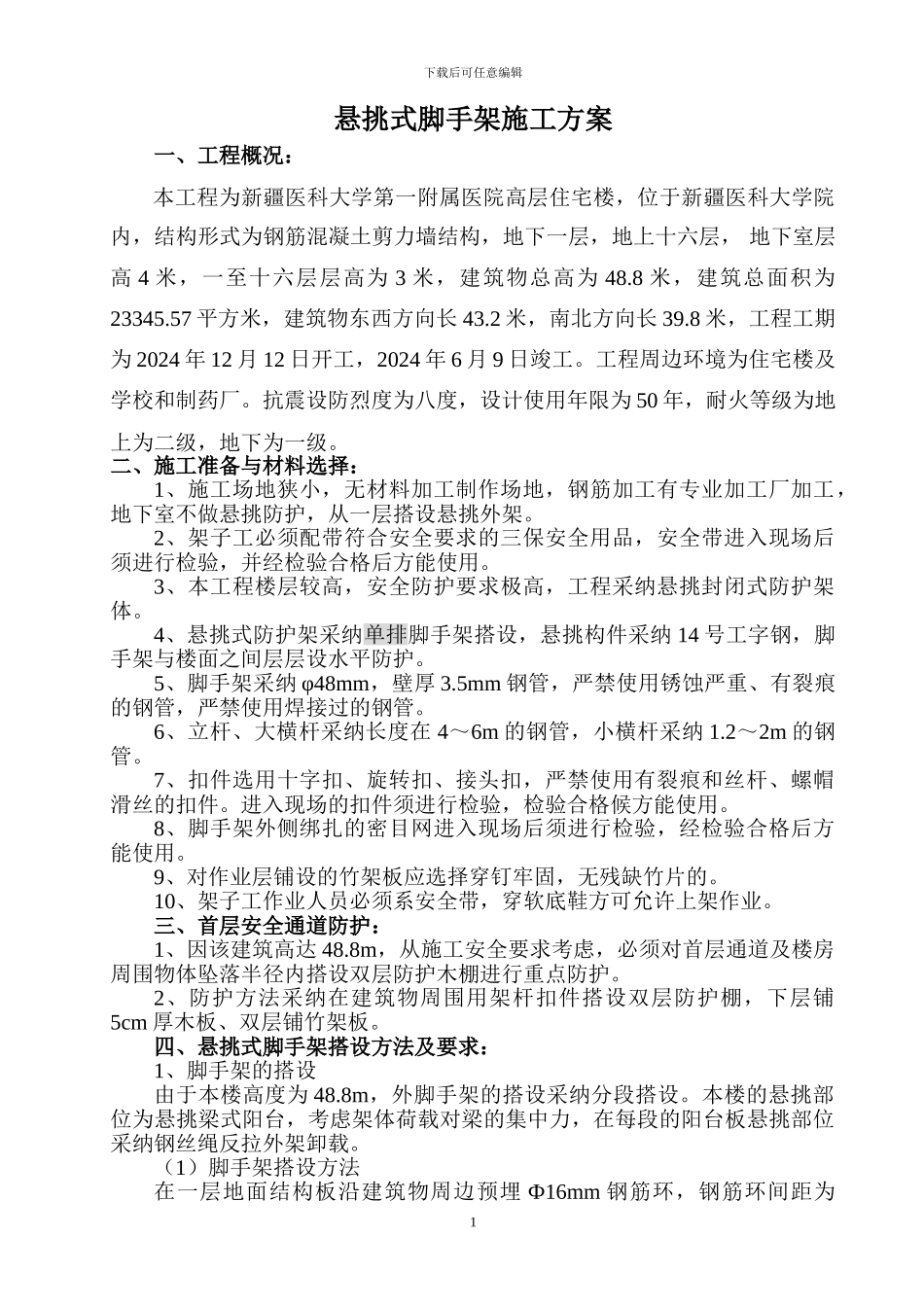

下载后可任意编辑悬挑式脚手架施工方案一、工程概况：本工程为新疆医科大学第一附属医院高层住宅楼，位于新疆医科大学院内，结构形式为钢筋混凝土剪力墙结构，地下一层，地上十六层， 地下室层高 4 米，一至十六层层高为 3 米，建筑物总高为 48.8 米，建筑总面积为23345.57 平方米，建筑物东西方向长 43.2 米，南北方向长 39.8 米，工程工期为 2024 年 12 月 12 日开工，2024 年 6 月 9 日竣工。工程周边环境为住宅楼及学校和制药厂。抗震设防烈度为八度，设计使用年限为 50 年，耐火等级为地上为二级，地下为一级。二、施工准备与材料选择：1、施工场地狭小，无材料加工制作场地，钢筋加工有专业加工厂加工，地下室不做悬挑防护，从一层搭设悬挑外架。2、架子工必须配带符合安全要求的三保安全用品，安全带进入现场后须进行检验，并经检验合格后方能使用。3、本工程楼层较高，安全防护要求极高，工程采纳悬挑封闭式防护架体。4、悬挑式防护架采纳单排脚手架搭设，悬挑构件采纳 14 号工字钢，脚手架与楼面之间层层设水平防护。 5、脚手架采纳 φ48mm，壁厚 3.5mm 钢管，严禁使用锈蚀严重、有裂痕的钢管，严禁使用焊接过的钢管。6、立杆、大横杆采纳长度在 4～6m 的钢管，小横杆采纳 1.2～2m 的钢管。7、扣件选用十字扣、旋转扣、接头扣，严禁使用有裂痕和丝杆、螺帽滑丝的扣件。进入现场的扣件须进行检验，检验合格候方能使用。8、脚手架外侧绑扎的密目网进入现场后须进行检验，经检验合格后方能使用。9、对作业层铺设的竹架板应选择穿钉牢固，无残缺竹片的。10、架子工作业人员必须系安全带，穿软底鞋方可允许上架作业。三、首层安全通道防护：1、因该建筑高达 48.8m，从施工安全要求考虑，必须对首层通道及楼房周围物体坠落半径内搭设双层防护木棚进行重点防护。2、防护方法采纳在建筑物周围用架杆扣件搭设双层防护棚，下层铺5cm 厚木板、双层铺竹架板。四、悬挑式脚手架搭设方法及要求：1、脚手架的搭设由于本楼高度为 48.8m，外脚手架的搭设采纳分段搭设。本楼的悬挑部位为悬挑梁式阳台，考虑架体荷载对梁的集中力，在每段的阳台板悬挑部位采纳钢丝绳反拉外架卸载。（1）脚手架搭设方法在一层地面结构板沿建筑物周边预埋 Ф16mm 钢筋环，钢筋环间距为1下载后可任意编辑1.5m，搭设脚手架时，在预埋的钢筋环内穿入一根 14 号工字钢，水平挑出，工字钢端头焊 Ф32mm、长度 5cm 的钢筋，立杆插在工字...
