施工人货电梯支撑在混凝土顶板上的方案VIP免费

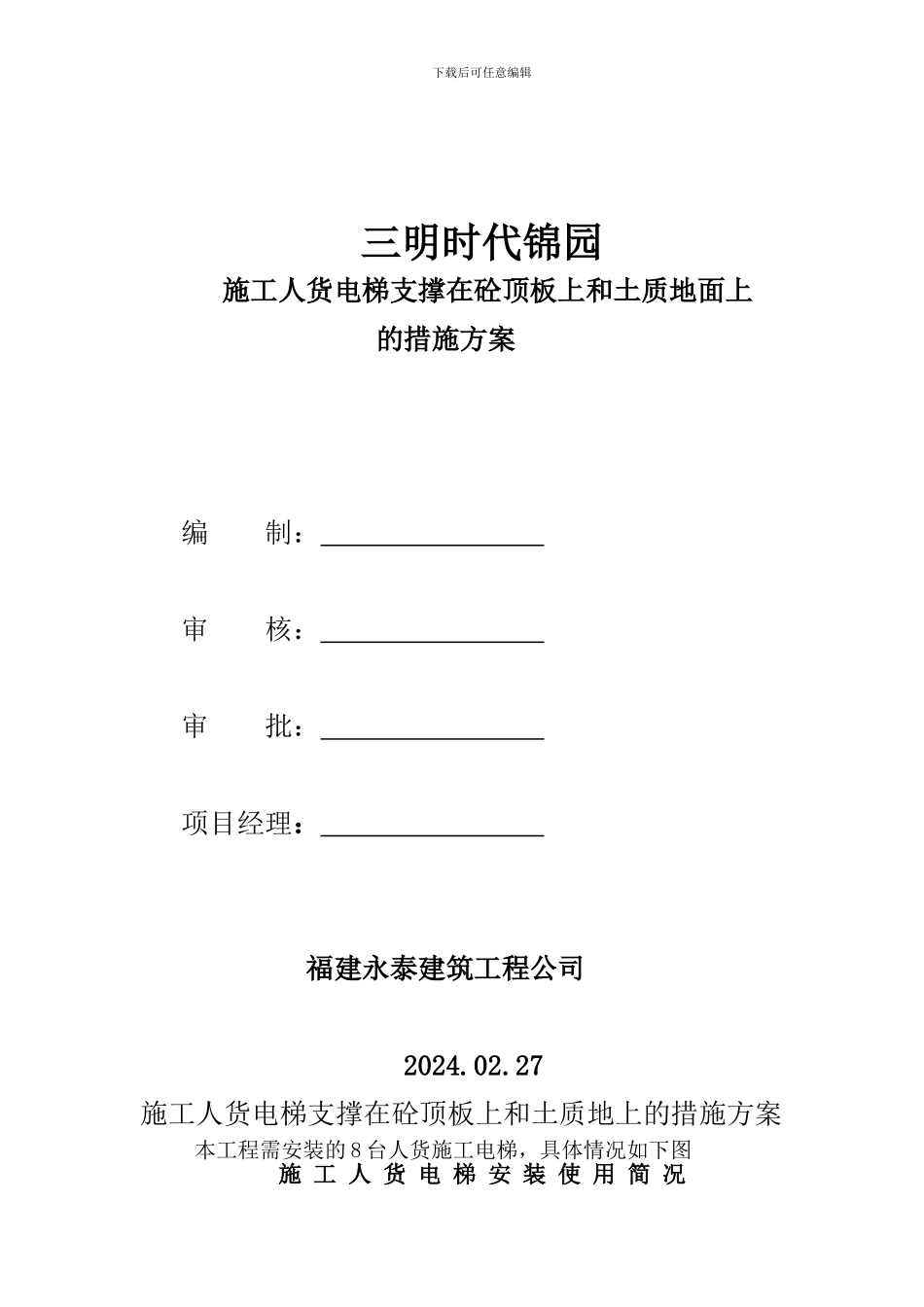

施工人货电梯支撑在混凝土顶板上的方案_第1页
1/6

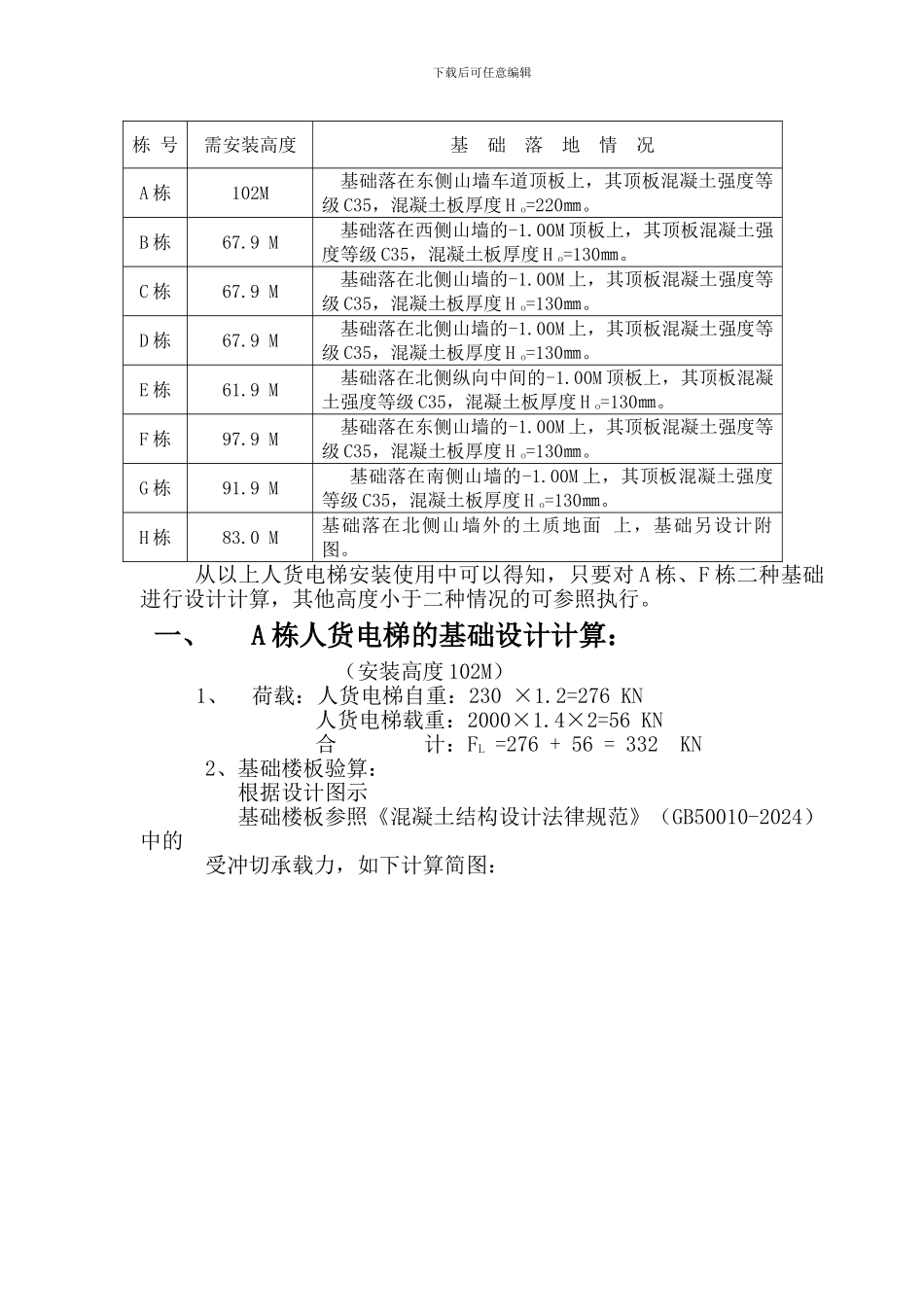

施工人货电梯支撑在混凝土顶板上的方案_第2页
2/6
施工人货电梯支撑在混凝土顶板上的方案_第3页
3/6
下载后可任意编辑三明时代锦园施工人货电梯支撑在砼顶板上和土质地面上的措施方案编 制: 审 核: 审 批: 项目经理: 福建永泰建筑工程公司2024.02.27施工人货电梯支撑在砼顶板上和土质地上的措施方案本工程需安装的 8 台人货施工电梯,具体情况如下图施 工 人 货 电 梯 安 装 使 用 简 况下载后可任意编辑栋 号需安装高度基 础 落 地 情 况A 栋102M基础落在东侧山墙车道顶板上,其顶板混凝土强度等级 C35,混凝土板厚度 H o=220㎜。B 栋67.9 M基础落在西侧山墙的-1.00M 顶板上,其顶板混凝土强度等级 C35,混凝土板厚度 H o=130㎜。C 栋67.9 M基础落在北侧山墙的-1.00M 上,其顶板混凝土强度等级 C35,混凝土板厚度 H o=130㎜。D 栋67.9 M基础落在北侧山墙的-1.00M 上,其顶板混凝土强度等级 C35,混凝土板厚度 H o=130㎜。E 栋61.9 M基础落在北侧纵向中间的-1.00M 顶板上,其顶板混凝土强度等级 C35,混凝土板厚度 H o=130㎜。F 栋97.9 M基础落在东侧山墙的-1.00M 上,其顶板混凝土强度等级 C35,混凝土板厚度 H o=130㎜。G 栋91.9 M基础落在南侧山墙的-1.00M 上,其顶板混凝土强度等级 C35,混凝土板厚度 H o=130㎜。H 栋83.0 M基础落在北侧山墙外的土质地面 上,基础另设计附图。从以上人货电梯安装使用中可以得知,只要对 A 栋、F 栋二种基础进行设计计算,其他高度小于二种情况的可参照执行。一、A 栋人货电梯的基础设计计算:(安装高度 102M)1、荷载:人货电梯自重:230 ×1.2=276 KN人货电梯载重:2000×1.4×2=56 KN合 计:FL =276 + 56 = 332 KN2、基础楼板验算: 根据设计图示 基础楼板参照《混凝土结构设计法律规范》(GB50010-2024)中的受冲切承载力,如下计算简图: 下载后可任意编辑 计算公式:FL≤0.7umhoFL ——— 局部集中荷载值。ft——— 混凝土轴心抗拉强度设计值,C35=1.57×103 N/MMum——— 局部集中反力作用面积周边 ho/2 处板垂直截面的最不利周长,人货电梯基础落地面积为 1.0 M×1.2 M。ho ——— 混凝土板有效厚度 ho=0.22M验算:0.7 ftumho =0.7×1.57×103×(1.0+0.22+1.2+0.22)×0.22 =638.2KN>FL=332KN混凝土板受荷满足安全二、F 栋人货电梯的基础设计计算: (安装高度 97.9M)1、荷载:人货电梯自重:220 ×1.2=264 KN人货电梯载重:2000×1.4×2=56 KN合 计:FL =264 + 56 =...
