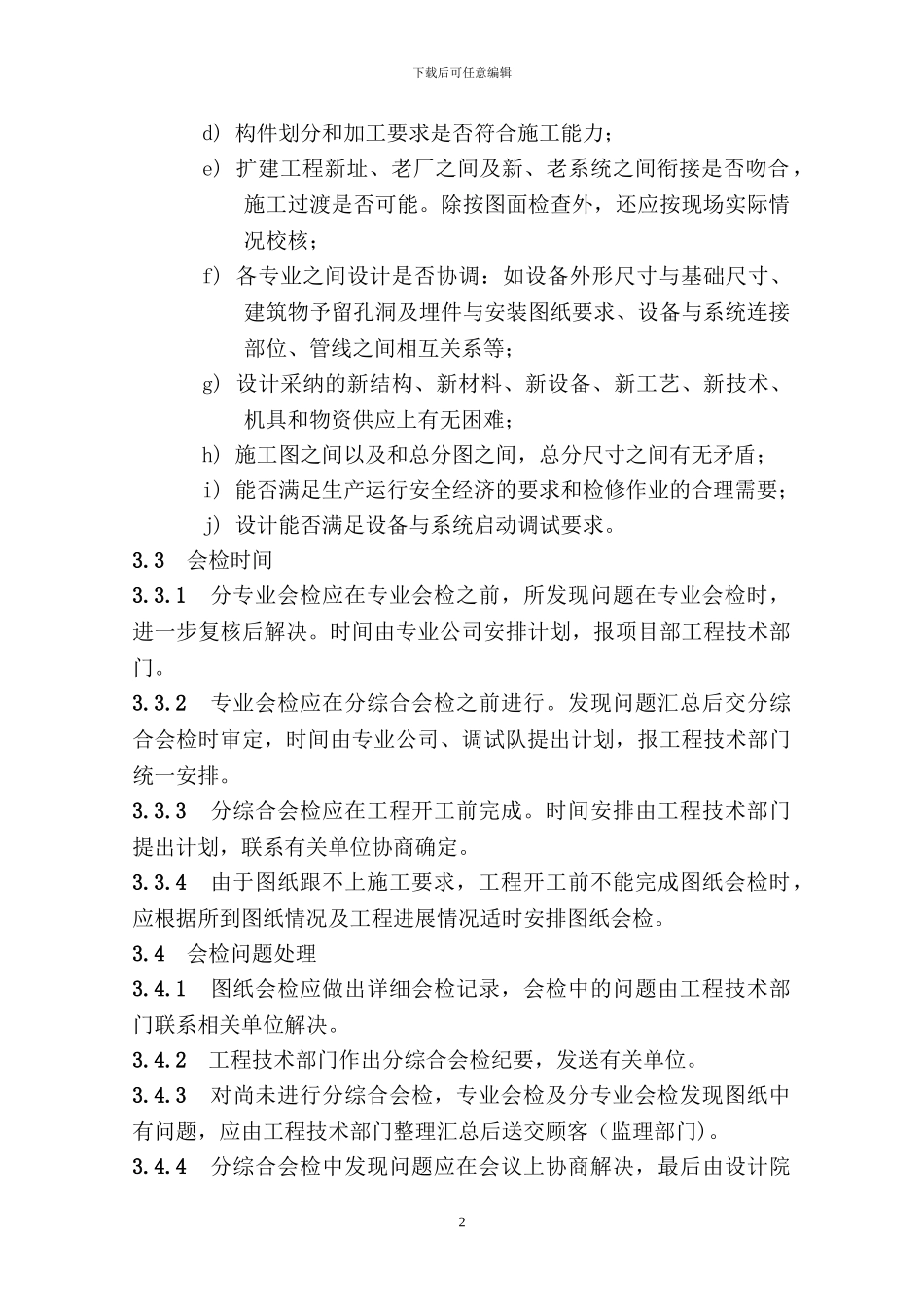

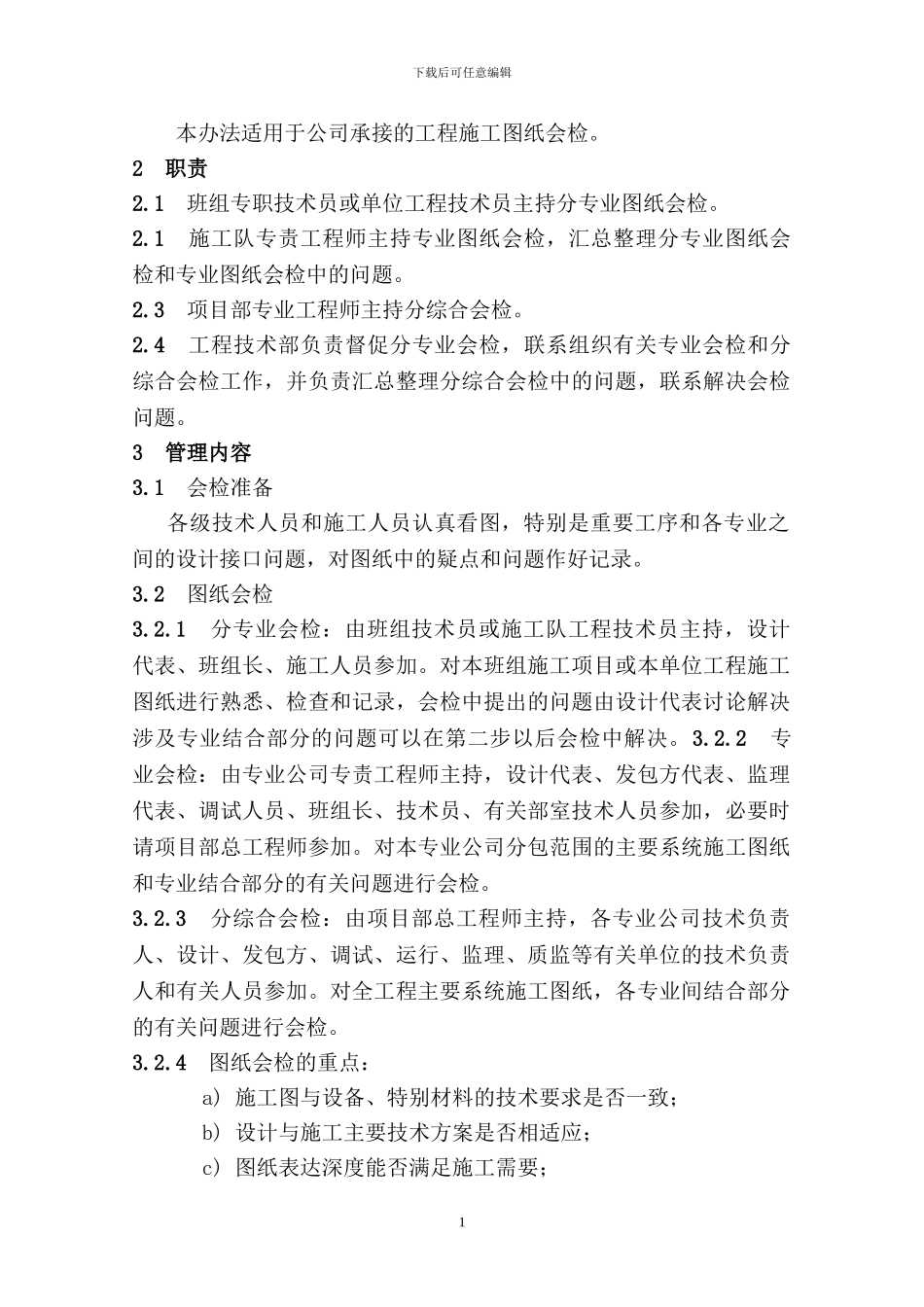

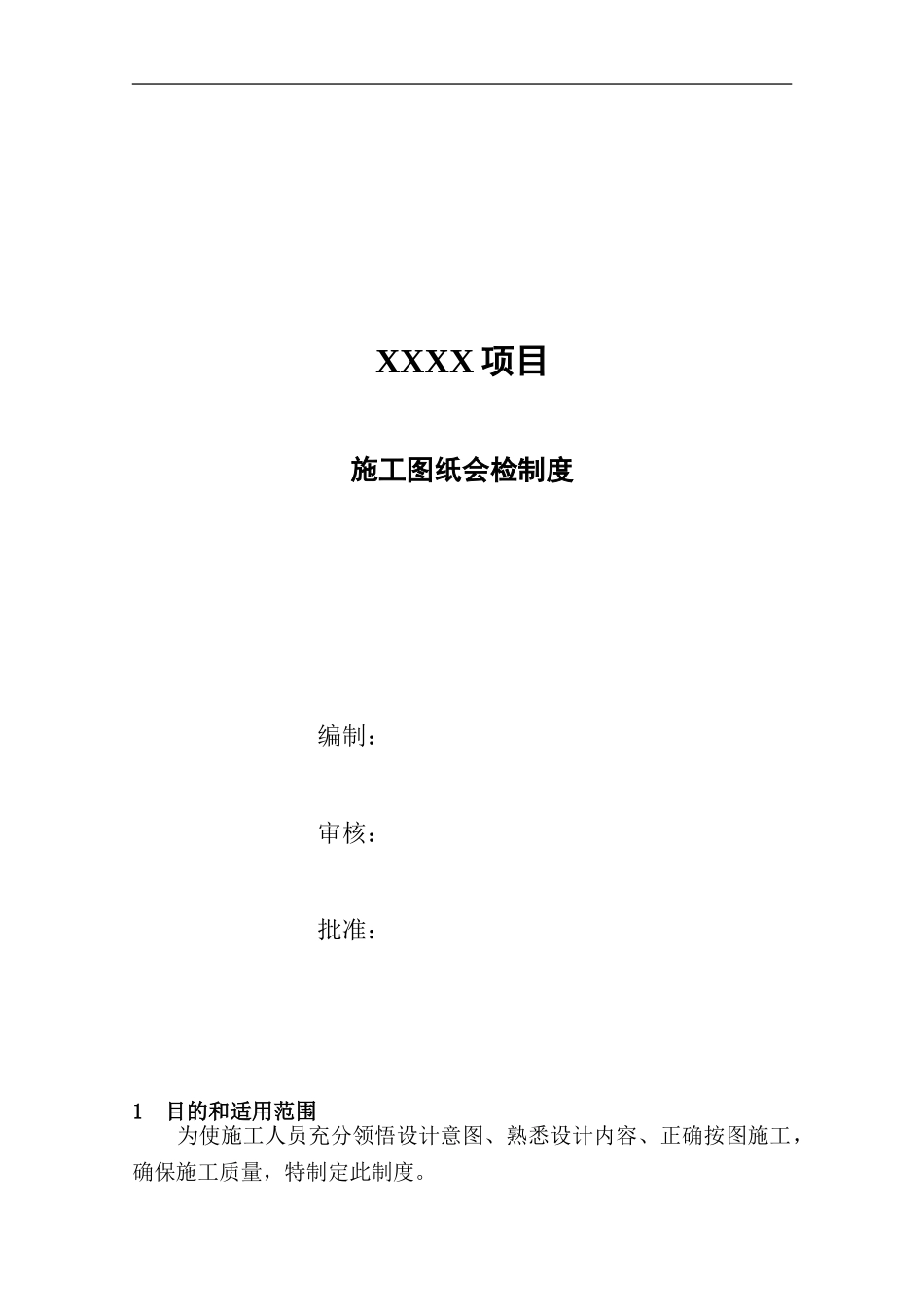

XXXX 项目施工图纸会检制度编制： 审核：批准：1 目的和适用范围 为使施工人员充分领悟设计意图、熟悉设计内容、正确按图施工，确保施工质量，特制定此制度。下载后可任意编辑 本办法适用于公司承接的工程施工图纸会检。2 职责2.1 班组专职技术员或单位工程技术员主持分专业图纸会检。2.1 施工队专责工程师主持专业图纸会检，汇总整理分专业图纸会检和专业图纸会检中的问题。2.3 项目部专业工程师主持分综合会检。2.4 工程技术部负责督促分专业会检，联系组织有关专业会检和分综合会检工作，并负责汇总整理分综合会检中的问题，联系解决会检问题。3 管理内容3.1 会检准备 各级技术人员和施工人员认真看图，特别是重要工序和各专业之间的设计接口问题，对图纸中的疑点和问题作好记录。3.2 图纸会检3.2.1 分专业会检：由班组技术员或施工队工程技术员主持，设计代表、班组长、施工人员参加。对本班组施工项目或本单位工程施工图纸进行熟悉、检查和记录，会检中提出的问题由设计代表讨论解决涉及专业结合部分的问题可以在第二步以后会检中解决。3.2.2 专业会检：由专业公司专责工程师主持，设计代表、发包方代表、监理代表、调试人员、班组长、技术员、有关部室技术人员参加，必要时请项目部总工程师参加。对本专业公司分包范围的主要系统施工图纸和专业结合部分的有关问题进行会检。3.2.3 分综合会检：由项目部总工程师主持，各专业公司技术负责人、设计、发包方、调试、运行、监理、质监等有关单位的技术负责人和有关人员参加。对全工程主要系统施工图纸，各专业间结合部分的有关问题进行会检。3.2.4 图纸会检的重点：a) 施工图与设备、特别材料的技术要求是否一致；b) 设计与施工主要技术方案是否相适应；c) 图纸表达深度能否满足施工需要；1下载后可任意编辑d) 构件划分和加工要求是否符合施工能力；e) 扩建工程新址、老厂之间及新、老系统之间衔接是否吻合，施工过渡是否可能。除按图面检查外，还应按现场实际情况校核；f) 各专业之间设计是否协调：如设备外形尺寸与基础尺寸、建筑物予留孔洞及埋件与安装图纸要求、设备与系统连接部位、管线之间相互关系等；g) 设计采纳的新结构、新材料、新设备、新工艺、新技术、机具和物资供应上有无困难；h) 施工图之间以及和总分图之间，总分尺寸之间有无矛盾；i) 能否满足生产运行安全经济的要求和检修作业的合理需要；j) 设计能否满足设备与系统启动调试要求。3.3 会检时间...
