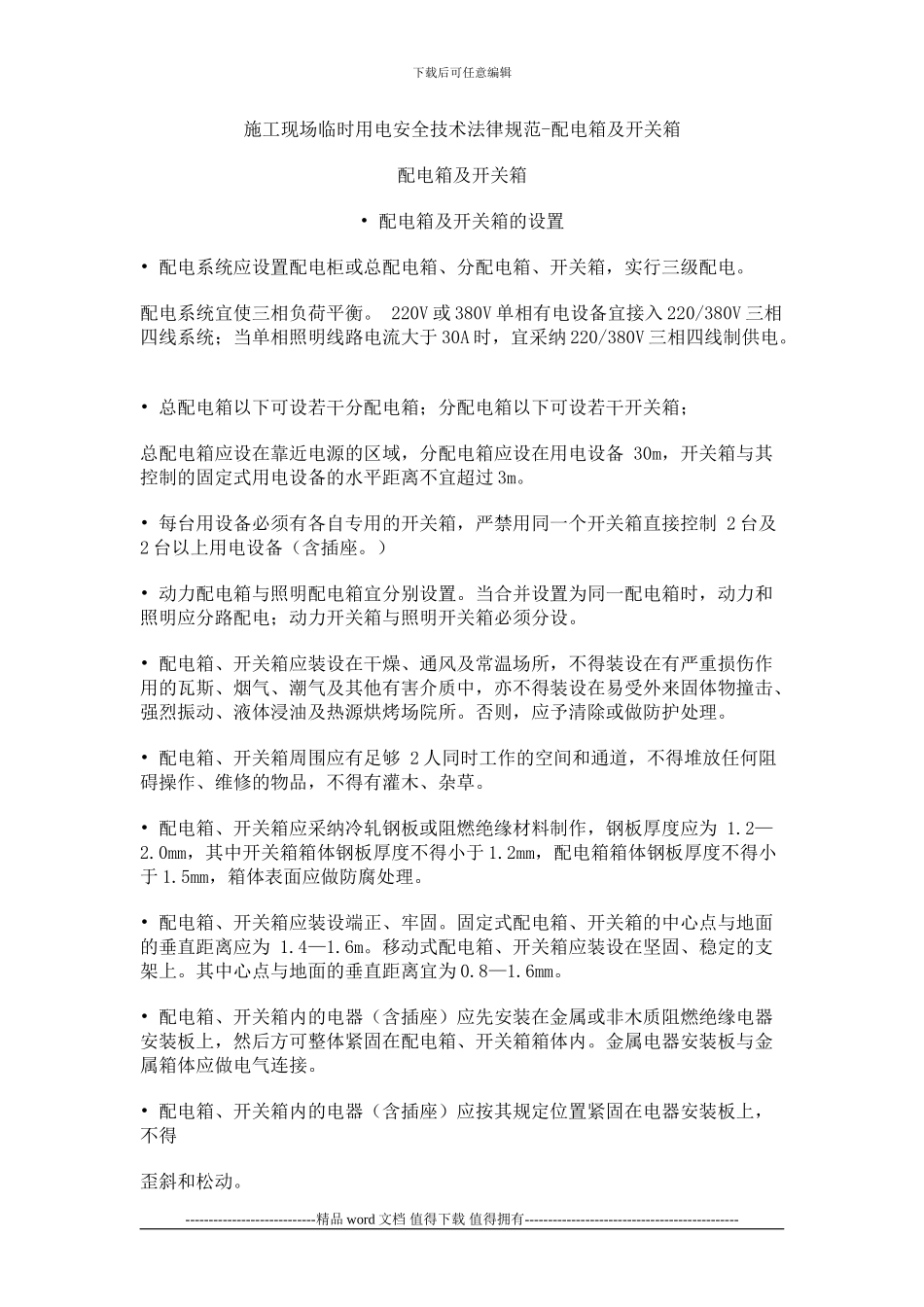

下载后可任意编辑施工现场临时用电安全技术法律规范-配电箱及开关箱配电箱及开关箱 • 配电箱及开关箱的设置 • 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。 配电系统宜使三相负荷平衡。 220V 或 380V 单相有电设备宜接入 220/380V 三相四线系统；当单相照明线路电流大于 30A 时，宜采纳 220/380V 三相四线制供电。 • 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱； 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。 • 每台用设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制 2 台及2 台以上用电设备（含插座。） • 动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。 • 配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸油及热源烘烤场院所。否则，应予清除或做防护处理。 • 配电箱、开关箱周围应有足够 2 人同时工作的空间和通道，不得堆放任何阻碍操作、维修的物品，不得有灌木、杂草。 • 配电箱、开关箱应采纳冷轧钢板或阻燃绝缘材料制作，钢板厚度应为 1.2—2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体钢板厚度不得小于 1.5mm，箱体表面应做防腐处理。 • 配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4—1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为 0.8—1.6mm。 • 配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。 • 配电箱、开关箱内的电器（含插座）应按其规定位置紧固在电器安装板上，不得 歪斜和松动。 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑• 配电箱的电器安装板上必须分设 N 线端子板和 PE 线端子板。N 线端子板必须与 金属电器安装板绝缘； PE 线端子板必须与金属电器安装板做电气连接。进出线中的 N 线必须通过 N 线端子板连接；PE 线必须...
