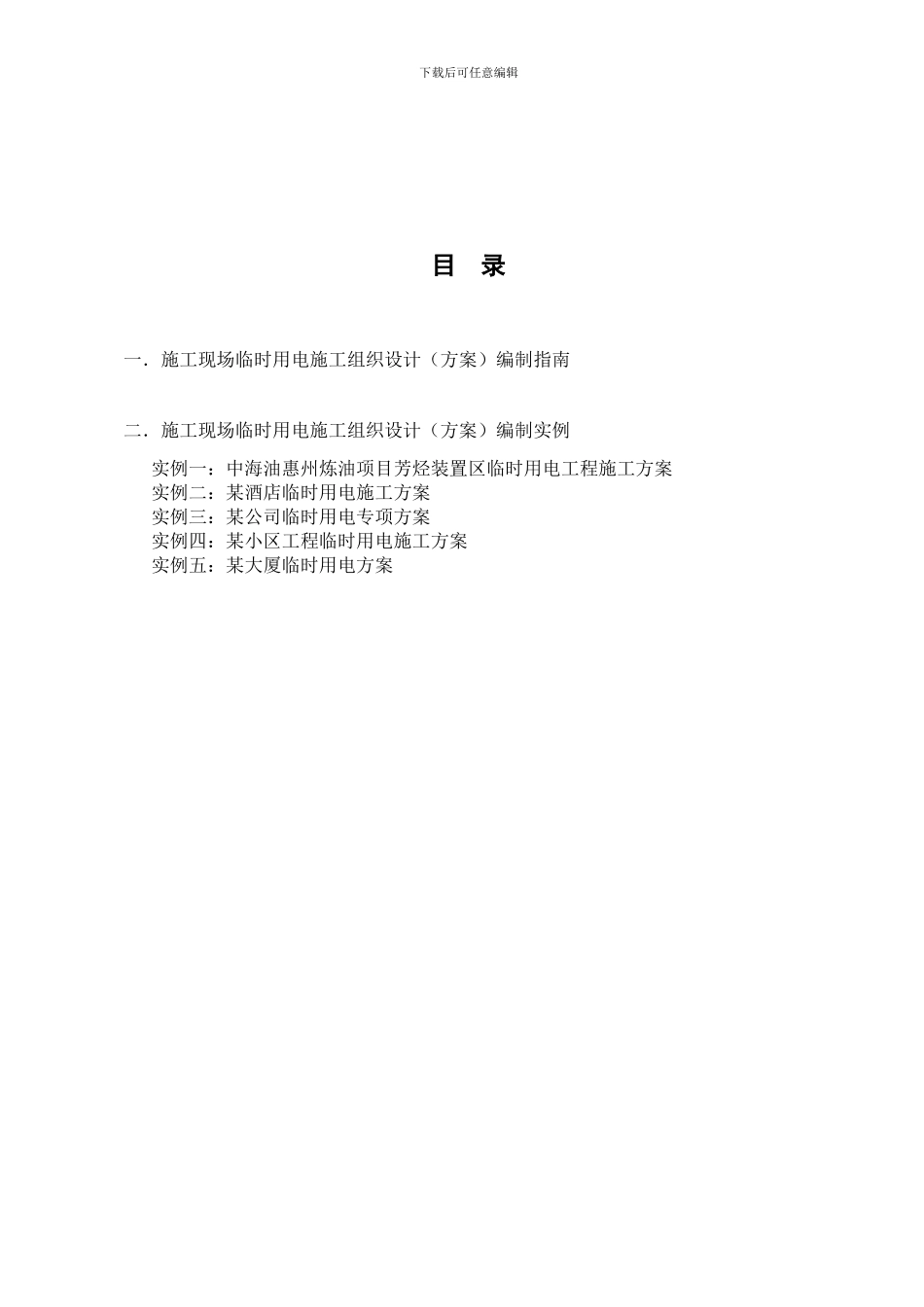

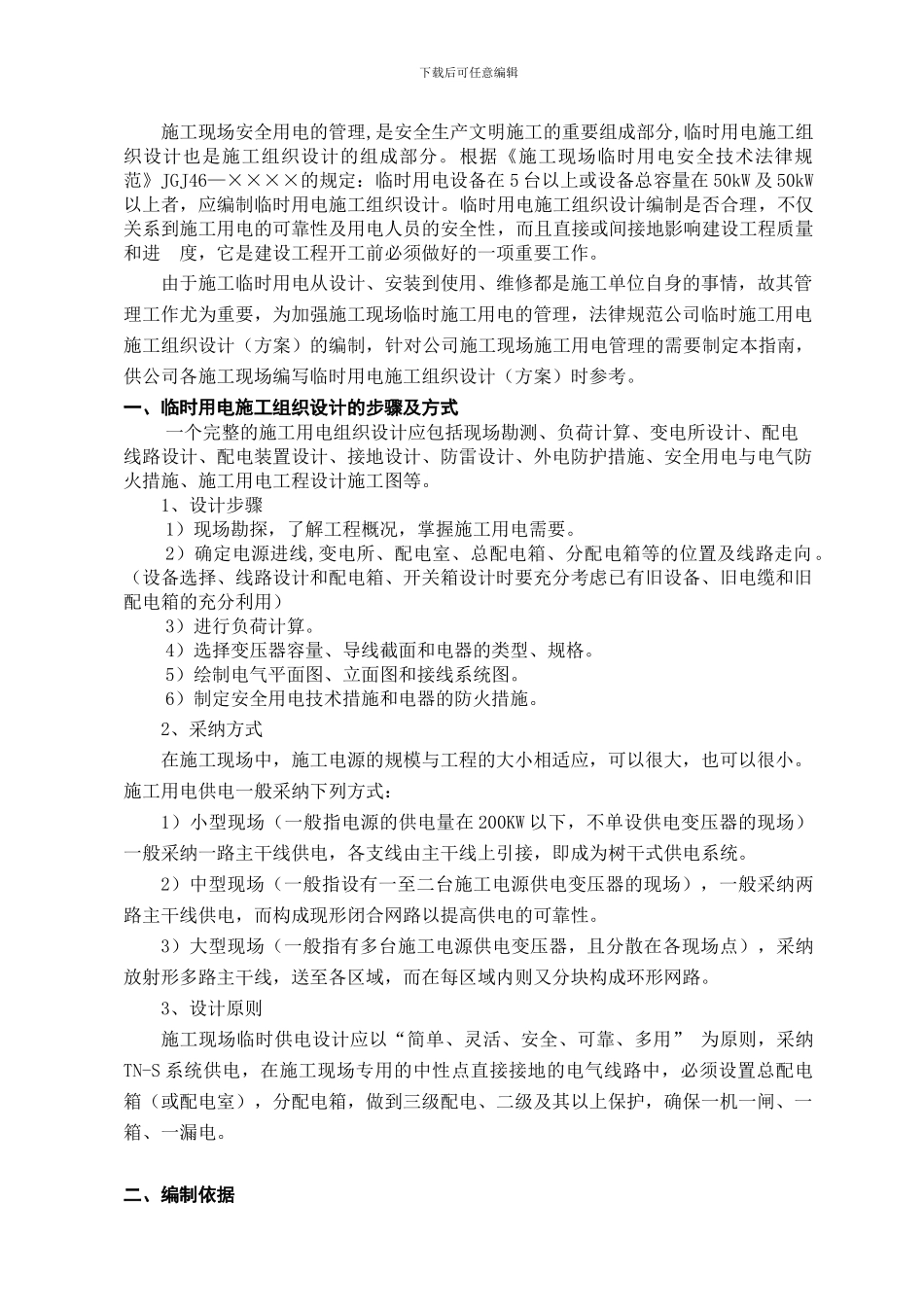

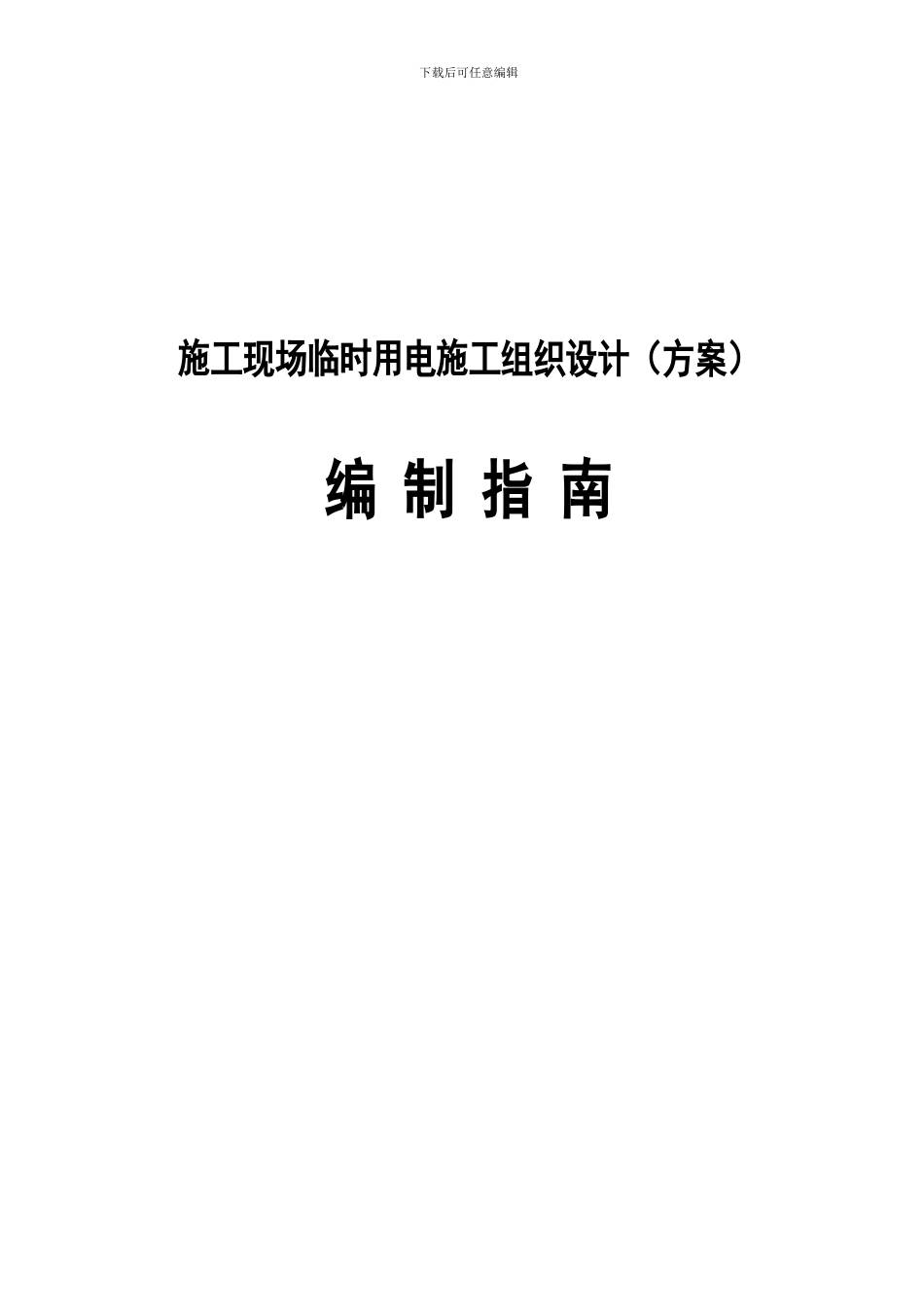

下载后可任意编辑施工现场临时用电施工组织设计（方案）编 制 指 南下载后可任意编辑目 录一．施工现场临时用电施工组织设计（方案）编制指南二．施工现场临时用电施工组织设计（方案）编制实例实例一：中海油惠州炼油项目芳烃装置区临时用电工程施工方案实例二：某酒店临时用电施工方案实例三：某公司临时用电专项方案实例四：某小区工程临时用电施工方案实例五：某大厦临时用电方案下载后可任意编辑施工现场安全用电的管理,是安全生产文明施工的重要组成部分,临时用电施工组织设计也是施工组织设计的组成部分。根据《施工现场临时用电安全技术法律规范》JGJ46—××××的规定：临时用电设备在 5 台以上或设备总容量在 50kW 及 50kW以上者，应编制临时用电施工组织设计。临时用电施工组织设计编制是否合理，不仅关系到施工用电的可靠性及用电人员的安全性，而且直接或间接地影响建设工程质量和进 度，它是建设工程开工前必须做好的一项重要工作。由于施工临时用电从设计、安装到使用、维修都是施工单位自身的事情，故其管理工作尤为重要，为加强施工现场临时施工用电的管理，法律规范公司临时施工用电施工组织设计（方案）的编制，针对公司施工现场施工用电管理的需要制定本指南，供公司各施工现场编写临时用电施工组织设计（方案）时参考。一、临时用电施工组织设计的步骤及方式一个完整的施工用电组织设计应包括现场勘测、负荷计算、变电所设计、配电线路设计、配电装置设计、接地设计、防雷设计、外电防护措施、安全用电与电气防火措施、施工用电工程设计施工图等。1、设计步骤1）现场勘探，了解工程概况，掌握施工用电需要。2）确定电源进线,变电所、配电室、总配电箱、分配电箱等的位置及线路走向。（设备选择、线路设计和配电箱、开关箱设计时要充分考虑已有旧设备、旧电缆和旧配电箱的充分利用）3）进行负荷计算。4）选择变压器容量、导线截面和电器的类型、规格。5）绘制电气平面图、立面图和接线系统图。6）制定安全用电技术措施和电器的防火措施。2、采纳方式在施工现场中，施工电源的规模与工程的大小相适应，可以很大，也可以很小。施工用电供电一般采纳下列方式：1）小型现场（一般指电源的供电量在 200KW 以下，不单设供电变压器的现场）一般采纳一路主干线供电，各支线由主干线上引接，即成为树干式供电系统。2）中型现场（一般指设有一至二台施工电源供电变压器的现场），一般采纳两路主干线供电，而构成现形闭合网...
