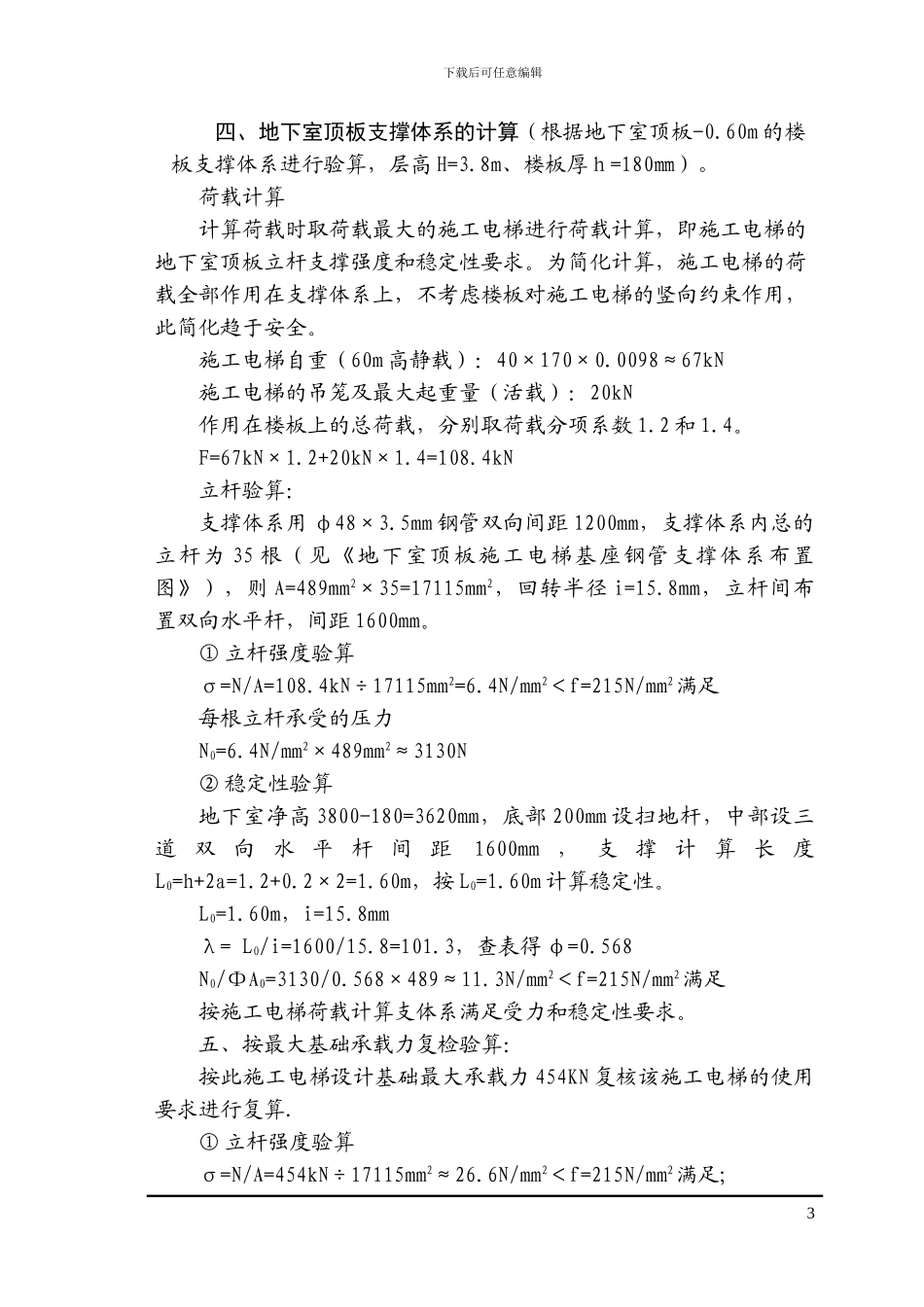

下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】1最新资料，word 文档，可以自由编辑！！下载后可任意编辑施工电梯设备基础下部地下室顶板加固及地下室南侧剪力墙处顶板加固方案一、工程概况新郑市龙湖正正弘御苑 1#号楼，该工程为框架-剪力墙结构。地下设一层，层高为 3.8 米，用做停车、设备用房。地下室室外顶板设计时顶板配筋为 10@170 双层双向，板厚为 180；而此电梯基础设计为 12@200 双层双向。由于没有标注首层地下室室外顶板荷载，临时按 消防荷载按16kN/m2计算。为了保证施工电梯安全，根据电梯基础施工图纸，把预埋螺栓 M30×160 植入已经浇筑好的顶板内，并在提升机投影固定螺栓的 5000×4000 范围内在顶板上植入 2024 钢筋，绑扎 12@200 网片，与所植钢筋与螺栓绑扎在一起，浇筑 200 厚的 C35 混凝土使之与已经浇筑的顶板形成一个整体。此外梁下部交叉位置砌筑同梁宽的 50垛 5 个，砖垛上部用灌浆料灌密实。砖为（MU10）粘土砖。二、施工井架布置情况本工程计划布置两座 SC200 型施工电梯，布置在 14 和 23 轴。电梯中心线距离墙外边 3200MM；为避开施工电梯安装在地下室顶板上时穿过地下室顶板而影响地下室顶板的结构使用功能及防水效果，我项目将施工电梯安装在地下室顶板上，设备所处的结构为框架-剪力墙结构。具体位置详见附图。三、地下室顶板的顶撑措施因设备布置在地下室顶板上，使用时间长，结构，装修时使用频繁，设备所产生的荷载会对地下室顶板结构产生不利的影响，所以必须对地下室顶板实行支撑措施，对其基础部位进行加固。对地下室顶板加设支撑在安装设备前，对设备导轨正下方用 4 根 16#槽钢支撑，支撑的中心线必须与导轨的每根导杆中线一直，槽钢两头焊接 4 厚平钢板做衬垫，4 根槽钢之间架设水平斜支撑以加强其稳定性。并对设备所在位置地下室顶板每边加宽 2m 的范围内，用 φ48，壁厚为 3.0mm 的钢管搭设楼板钢管支撑体系，支撑体系的立杆间距为 1200mm，水平杆间距为 1600mm，支撑体系详见附图。2下载后可任意编辑四、地下室顶板支撑体系的计算（根据地下室顶板-0.60m 的楼板支撑体系进行验算，层高 H=3.8m、楼板厚ｈ=180㎜）。荷载计算计算荷载时取荷载最大的施工电梯进行荷载计算，即施工电梯的地下室顶板立杆支撑强度和稳定性要求。为简化计算，施工电梯的荷载全部作用在支撑体系上，不考虑楼板对施工电梯的竖向约束作用，此简化趋于安全。...
