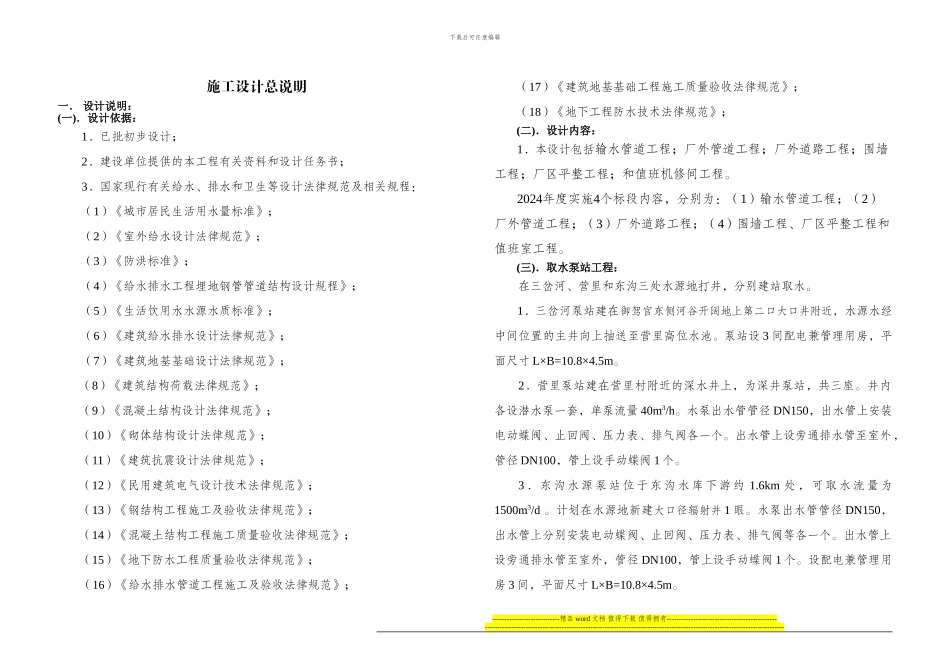

下载后可任意编辑施工设计总说明一． 设计说明：(一)．设计依据：1．已批初步设计；2．建设单位提供的本工程有关资料和设计任务书；3．国家现行有关给水、排水和卫生等设计法律规范及相关规程：（1）《城市居民生活用水量标准》；（2）《室外给水设计法律规范》；（3）《防洪标准》；（4）《给水排水工程埋地钢管管道结构设计规程》；（5）《生活饮用水水源水质标准》；（6）《建筑给水排水设计法律规范》；（7）《建筑地基基础设计法律规范》；（8）《建筑结构荷载法律规范》；（9）《混凝土结构设计法律规范》；（10）《砌体结构设计法律规范》；（11）《建筑抗震设计法律规范》；（12）《民用建筑电气设计技术法律规范》；（13）《钢结构工程施工及验收法律规范》；（14）《混凝土结构工程施工质量验收法律规范》；（15）《地下防水工程质量验收法律规范》；（16）《给水排水管道工程施工及验收法律规范》；（17）《建筑地基基础工程施工质量验收法律规范》；（18）《地下工程防水技术法律规范》；(二)．设计内容：1．本设计包括输水管道工程；厂外管道工程；厂外道路工程；围墙工程；厂区平整工程；和值班机修间工程。2024年度实施4个标段内容，分别为：（1）输水管道工程；（2）厂外管道工程；（3）厂外道路工程；（4）围墙工程、厂区平整工程和值班室工程。(三)．取水泵站工程：在三岔河、营里和东沟三处水源地打井，分别建站取水。1．三岔河泵站建在御驾宫东侧河谷开阔地上第二口大口井附近，水源水经中间位置的主井向上抽送至营里高位水池。泵站设 3 间配电兼管理用房，平面尺寸 L×B=10.8×4.5m。2．营里泵站建在营里村附近的深水井上，为深井泵站，共三座。井内各设潜水泵一套，单泵流量 40m3/h。水泵出水管管径 DN150，出水管上安装电动蝶阀、止回阀、压力表、排气阀各一个。出水管上设旁通排水管至室外，管径 DN100，管上设手动蝶阀 1 个。3 ． 东 沟 水 源 泵 站 位 于 东 沟 水 库 下 游 约 1.6km 处 ， 可 取 水 流 量 为1500m3/d 。计划在水源地新建大口径辐射井 1 眼。水泵出水管管径 DN150，出水管上分别安装电动蝶阀、止回阀、压力表、排气阀等各一个。出水管上设旁通排水管至室外，管径 DN100，管上设手动蝶阀 1 个。设配电兼管理用房 3 间，平面尺寸 L×B=10.8×4.5m。----------------------------精品 word 文档 值得下载 值得拥有--------------------------------------...
