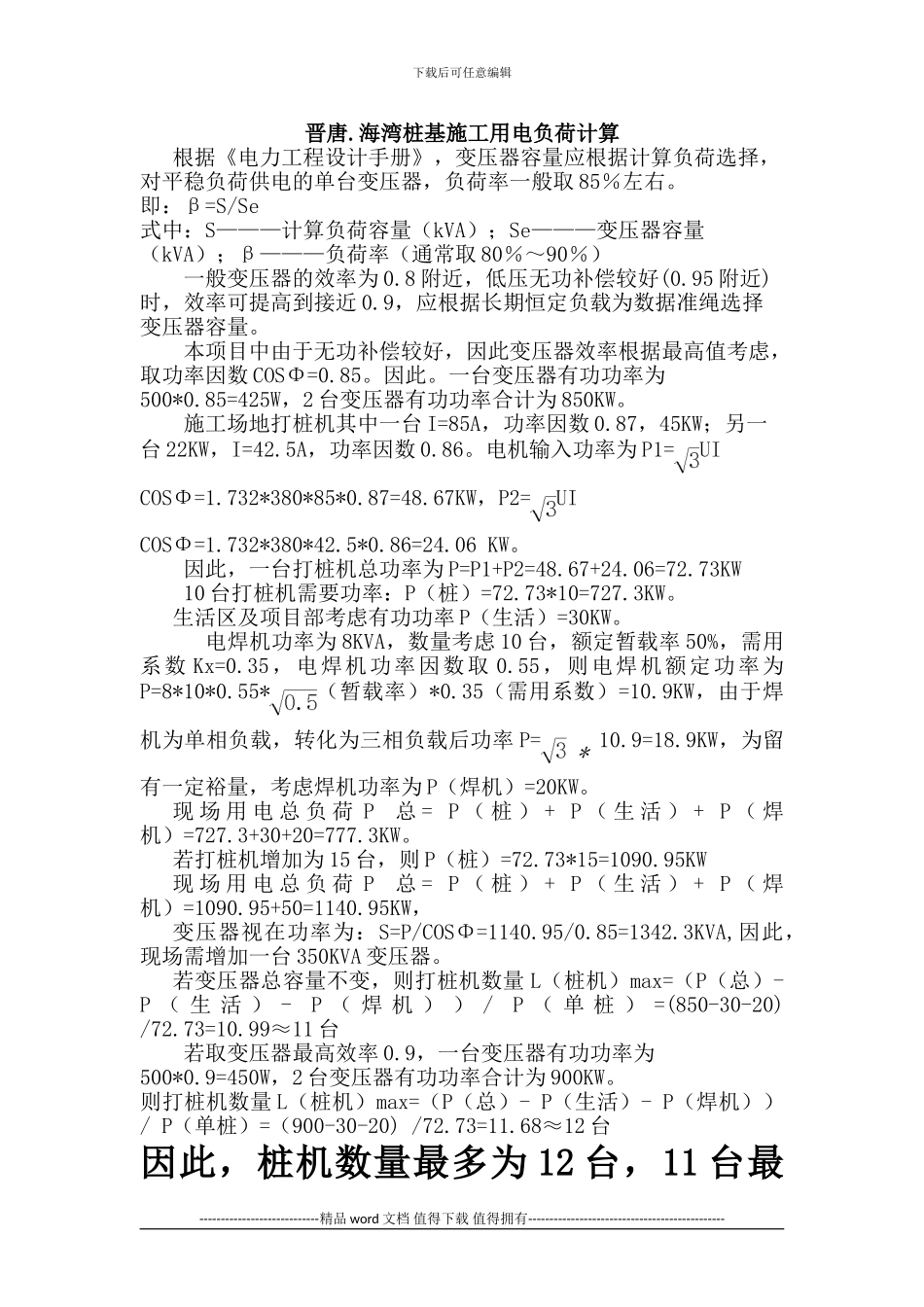

下载后可任意编辑晋唐.海湾桩基施工用电负荷计算根据《电力工程设计手册》，变压器容量应根据计算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取 85％左右。 即：β=S/Se 式中：S———计算负荷容量（kVA）；Se———变压器容量（kVA）；β———负荷率（通常取 80％～90％）一般变压器的效率为 0.8 附近，低压无功补偿较好(0.95 附近)时，效率可提高到接近 0.9，应根据长期恒定负载为数据准绳选择变压器容量。本项目中由于无功补偿较好，因此变压器效率根据最高值考虑，取功率因数 COSΦ=0.85。因此。一台变压器有功功率为500*0.85=425W，2 台变压器有功功率合计为 850KW。施工场地打桩机其中一台 I=85A，功率因数 0.87，45KW；另一台 22KW，I=42.5A，功率因数 0.86。电机输入功率为 P1=UI COSΦ=1.732*380*85*0.87=48.67KW，P2=UI COSΦ=1.732*380*42.5*0.86=24.06 KW。因此，一台打桩机总功率为 P=P1+P2=48.67+24.06=72.73KW10 台打桩机需要功率：P（桩）=72.73*10=727.3KW。生活区及项目部考虑有功功率 P（生活）=30KW。电焊机功率为 8KVA，数量考虑 10 台，额定暂载率 50%，需用系数 Kx=0.35，电焊机功率因数取 0.55，则电焊机额定功率为P=8*10*0.55*（暂载率）*0.35（需用系数）=10.9KW，由于焊机为单相负载，转化为三相负载后功率 P=10.9=18.9KW，为留有一定裕量，考虑焊机功率为 P（焊机）=20KW。现 场 用 电 总 负 荷 P 总 = P （ 桩 ） + P （ 生 活 ） + P （ 焊机）=727.3+30+20=777.3KW。若打桩机增加为 15 台，则 P（桩）=72.73*15=1090.95KW现 场 用 电 总 负 荷 P 总 = P （ 桩 ） + P （ 生 活 ） + P （ 焊机）=1090.95+50=1140.95KW，变压器视在功率为：S=P/COSΦ=1140.95/0.85=1342.3KVA,因此，现场需增加一台 350KVA 变压器。若变压器总容量不变，则打桩机数量 L（桩机）max=（P（总）- P （ 生 活 ） - P （ 焊 机 ） ） / P （ 单 桩 ） =(850-30-20) /72.73=10.99≈11 台若取变压器最高效率 0.9，一台变压器有功功率为500*0.9=450W，2 台变压器有功功率合计为 900KW。则打桩机数量 L（桩机）max=（P（总）- P（生活）- P（焊机））/ P（单桩）=（900-30-20) /72.73=11.68≈12 台因此，桩机数量最多为 12 台，11 台最----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑佳。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------
