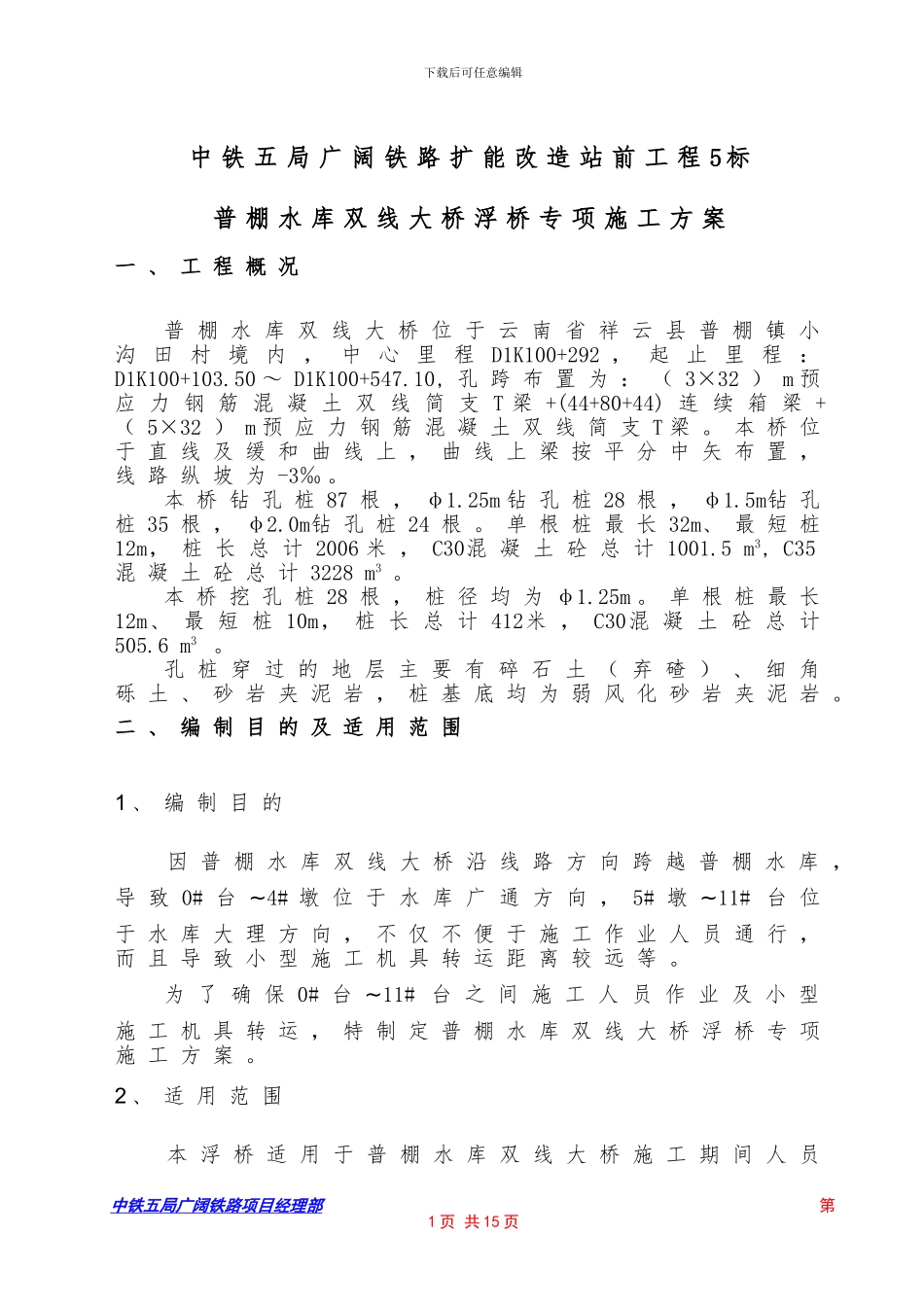

下载后可任意编辑中 铁 五 局 广 阔 铁 路 扩 能 改 造 站 前 工 程 5 标普 棚 水 库 双 线 大 桥 浮 桥 专 项 施 工 方 案一 、 工 程 概 况普 棚 水 库 双 线 大 桥 位 于 云 南 省 祥 云 县 普 棚 镇 小沟 田 村 境 内 ， 中 心 里 程 D1K100+292 ， 起 止 里 程 ：D1K100+103.50 ～ D1K100+547.10, 孔 跨 布 置 为 ： （ 3×32 ） m 预应 力 钢 筋 混 凝 土 双 线 简 支 T 梁 +(44+80+44) 连 续 箱 梁 +（ 5×32 ） m 预 应 力 钢 筋 混 凝 土 双 线 简 支 T 梁 。 本 桥 位于 直 线 及 缓 和 曲 线 上 ， 曲 线 上 梁 按 平 分 中 矢 布 置 ，线 路 纵 坡 为 -3‰ 。本 桥 钻 孔 桩 87 根 ， φ1.25m 钻 孔 桩 28 根 ， φ1.5m钻 孔桩 35 根 ， φ2.0m钻 孔 桩 24 根 。 单 根 桩 最 长 32m、 最 短 桩12m， 桩 长 总 计 2006 米 ， C30混 凝 土 砼 总 计 1001.5 m3, C35混 凝 土 砼 总 计 3228 m3 。本 桥 挖 孔 桩 28 根 ， 桩 径 均 为 φ1.25m 。 单 根 桩 最 长12m、 最 短 桩 10m， 桩 长 总 计 412米 ， C30混 凝 土 砼 总 计505.6 m3 。孔 桩 穿 过 的 地 层 主 要 有 碎 石 土 （ 弃 碴 ） 、 细 角砾 土 、 砂 岩 夹 泥 岩 ， 桩 基 底 均 为 弱 风 化 砂 岩 夹 泥 岩 。二 、 编 制 目 的 及 适 用 范 围1 、 编 制 目 的 因 普 棚 水 库 双 线 大 桥 沿 线 路 方 向 跨 越 普 棚 水 库 ，导 致 0# 台 ~4# 墩 位 于 水 库 广 通 方 向 ， 5# 墩 ~11# 台 位于 水 库 大 理 方 向 ， 不 仅 不 便 于 施 工 作 业 人 员 通 行 ，而 且 导 致 小 型 施 工 机 具 转 运 距 离 较 远 等 。为 了 确 保 0# 台 ~11# 台 之 间 施 工 人 员 作 业 及 小 型施 工 机 具 转 运 ， 特 制 定 普 棚 水 库 双 线 大 桥 浮 桥 专 项施 工 方 案 。2 、 适 用 范 围 本 浮 桥 适 用 于 普 棚 水 库 双 线 大 桥 施 工 期 间 人 员中铁五局广阔铁路项目经理部 第1 页...
