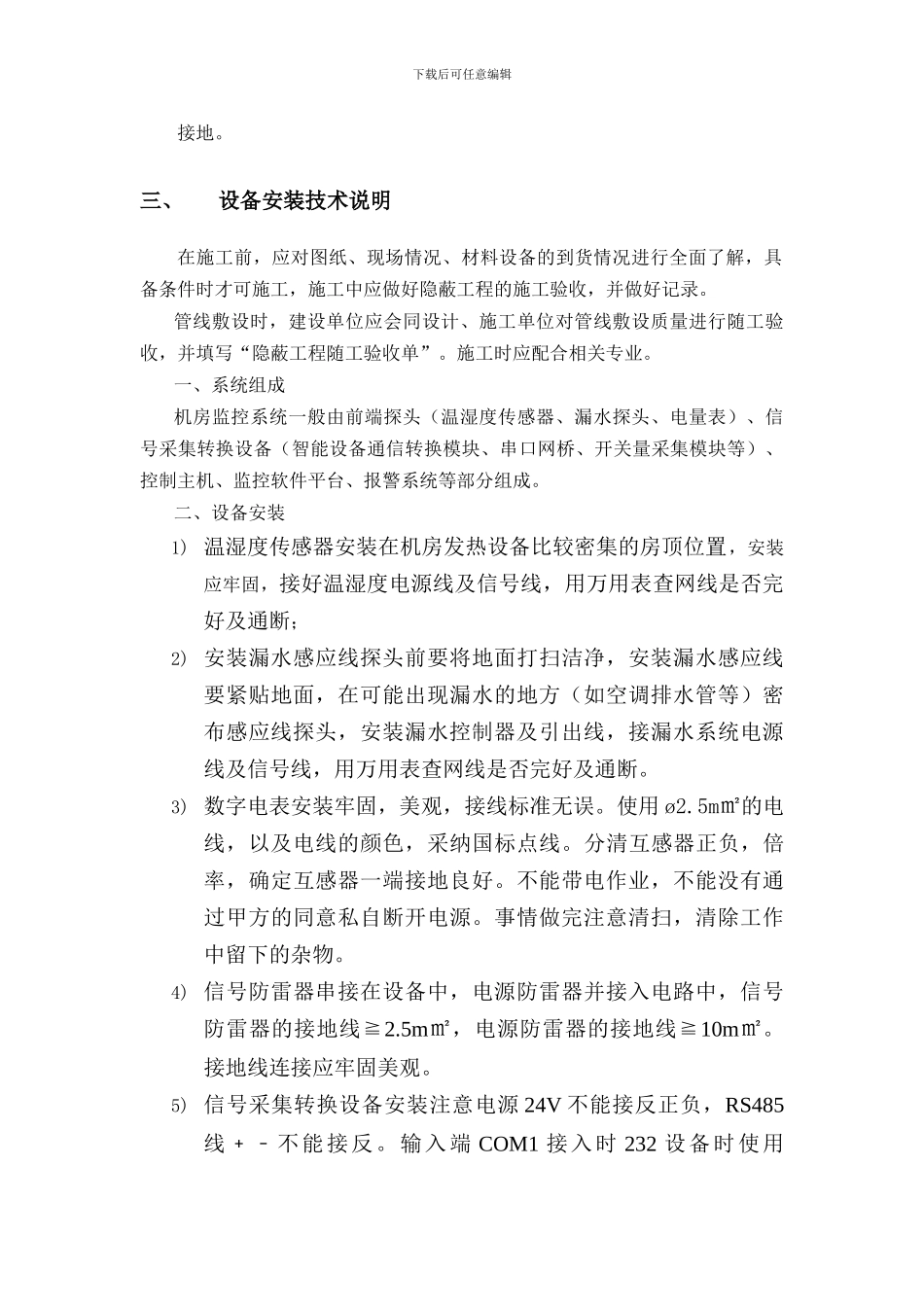

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】1.1.1.1 机房环境集中监控施工组织方案一、施工工艺流程线缆敷设→各类传感器、探头、电量表等前端采集模块安装、接线→各类信号采集转换模块安装→监控控制主机安装→系统调试验收培训→竣工文档整理。二、导线、电缆规定及穿线技术要求1)缆线布放前应核对规格、程式、路由及位置与设计规定相符。2)电缆敷设时应根据设计图上各段线路的长度来选配电缆。避开电缆接续，当必须中途接续时应采纳接插件。3)缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清楚、端正和正确。4)电源线宜与信号线、控制线分开敷设。5)缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。6)电缆的弯曲半径应大于电缆直径的 15 倍。7)电缆敷设完成后应用万用表检测电缆的屏蔽层与线芯是否绝缘， 线芯是否下载后可任意编辑接地。三、设备安装技术说明在施工前，应对图纸、现场情况、材料设备的到货情况进行全面了解，具备条件时才可施工，施工中应做好隐蔽工程的施工验收，并做好记录。管线敷设时，建设单位应会同设计、施工单位对管线敷设质量进行随工验收，并填写“隐蔽工程随工验收单”。施工时应配合相关专业。一、系统组成机房监控系统一般由前端探头（温湿度传感器、漏水探头、电量表）、信号采集转换设备（智能设备通信转换模块、串口网桥、开关量采集模块等）、控制主机、监控软件平台、报警系统等部分组成。二、设备安装1) 温湿度传感器安装在机房发热设备比较密集的房顶位置，安装应牢固，接好温湿度电源线及信号线，用万用表查网线是否完好及通断；2) 安装漏水感应线探头前要将地面打扫洁净，安装漏水感应线要紧贴地面，在可能出现漏水的地方（如空调排水管等）密布感应线探头，安装漏水控制器及引出线，接漏水系统电源线及信号线，用万用表查网线是否完好及通断。3) 数字电表安装牢固，美观，接线标准无误。使用 ø2.5m㎡的电线，以及电线的颜色，采纳国标点线。分清互感器正负，倍率，确定互感器一端接地良好。不能带电作业，不能没有通过甲方的同意私自断开电源。事情做完注意清扫，清除工作中留下的杂物。4) 信号防雷器串接在设备中，电源防雷器并接入电路中，信号防雷器的接地线≧2.5m㎡，电源防雷器的接地线≧10m㎡。接地线连接应牢固美观。5) 信号采集转换设备安装注意电源 24V...
