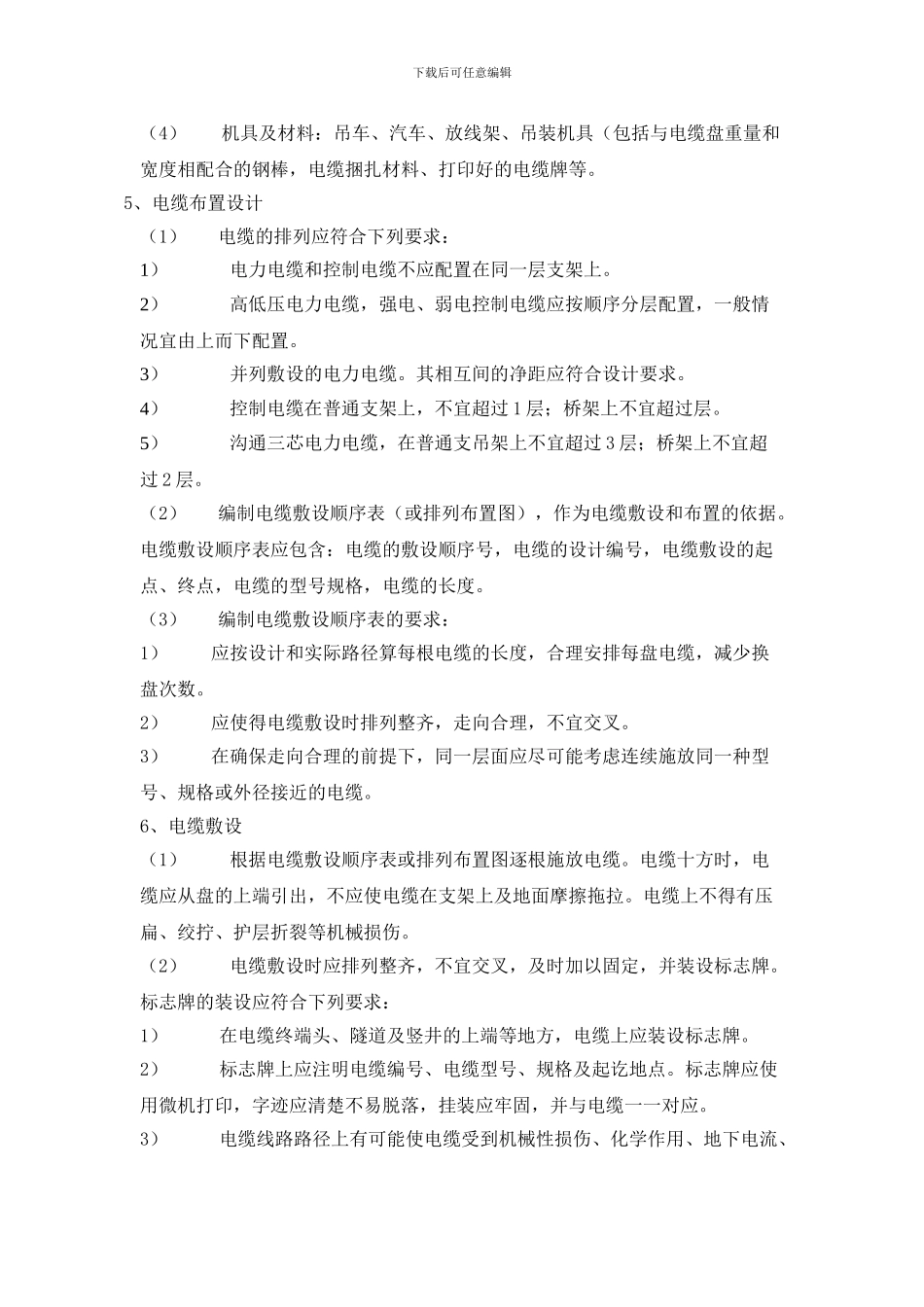

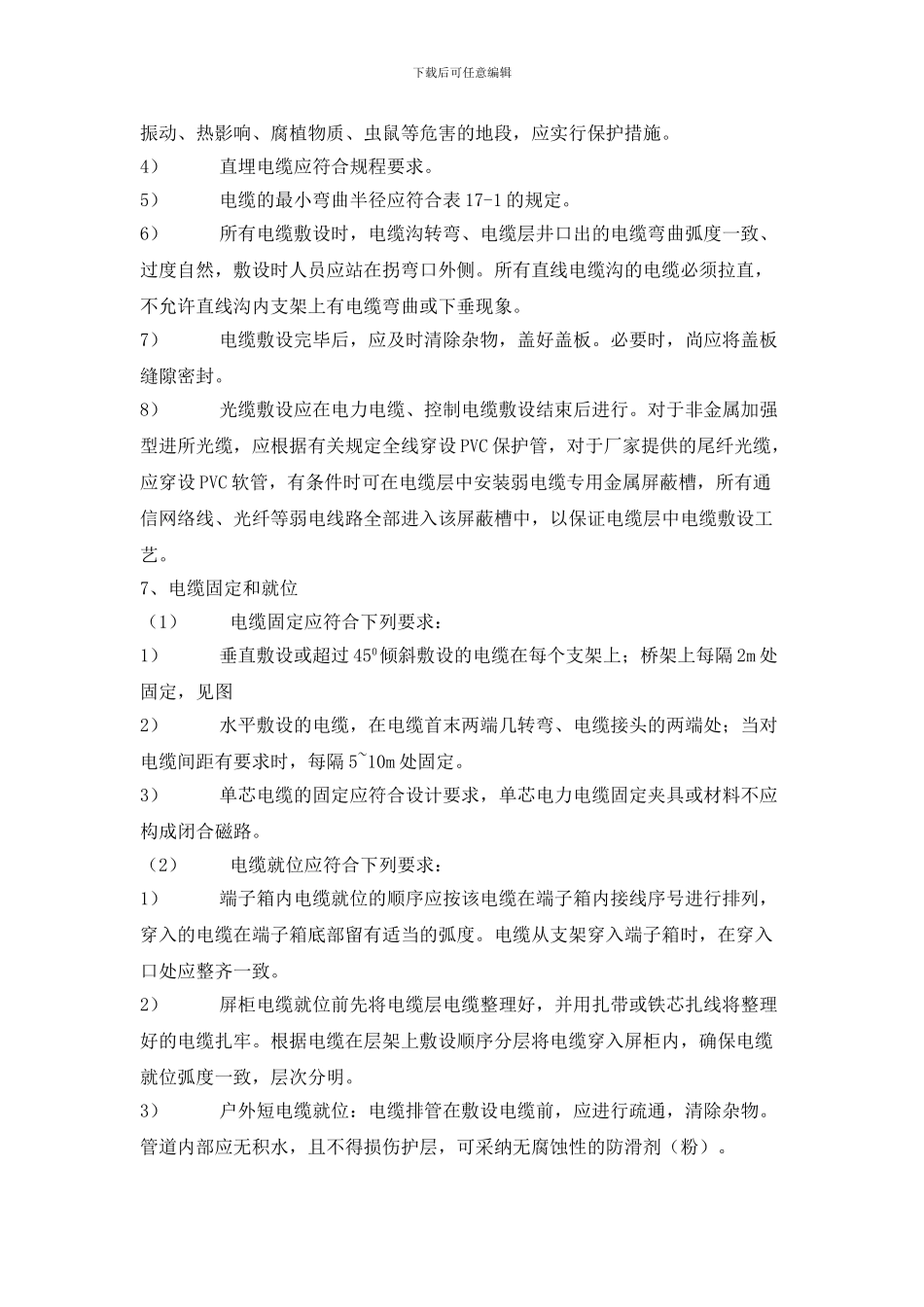

施工准备下载后可任意编辑电缆敷设施工工艺1、适应范围本站电力电缆施工敷设2、施工流程图3、工艺流程说明及主要质量控制要点4、施工准备（1）技术准备：施工图纸、电缆清册、电缆合格文件、现场检验记录。（2）现场布置：电缆通道畅通，排水良好；电缆支架、桥架的防腐层应完整，间距应符合设计规定；屏柜及端子箱已按装结束；敷设现场布置。（3）人员组织：技术负责人，安装负责人，安全负责人，安装人员。电缆布置设计形成电缆敷设计划表电缆敷设电缆固定和就位质量验收下载后可任意编辑（4）机具及材料：吊车、汽车、放线架、吊装机具（包括与电缆盘重量和宽度相配合的钢棒，电缆捆扎材料、打印好的电缆牌等。5、电缆布置设计（1）电缆的排列应符合下列要求：1）电力电缆和控制电缆不应配置在同一层支架上。2）高低压电力电缆，强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。3）并列敷设的电力电缆。其相互间的净距应符合设计要求。4）控制电缆在普通支架上，不宜超过 1 层；桥架上不宜超过层。5）沟通三芯电力电缆，在普通支吊架上不宜超过 3 层；桥架上不宜超过 2 层。（2）编制电缆敷设顺序表（或排列布置图），作为电缆敷设和布置的依据。电缆敷设顺序表应包含：电缆的敷设顺序号，电缆的设计编号，电缆敷设的起点、终点，电缆的型号规格，电缆的长度。（3）编制电缆敷设顺序表的要求：1）应按设计和实际路径算每根电缆的长度，合理安排每盘电缆，减少换盘次数。2）应使得电缆敷设时排列整齐，走向合理，不宜交叉。3）在确保走向合理的前提下，同一层面应尽可能考虑连续施放同一种型号、规格或外径接近的电缆。6、电缆敷设（1）根据电缆敷设顺序表或排列布置图逐根施放电缆。电缆十方时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有压扁、绞拧、护层折裂等机械损伤。（2）电缆敷设时应排列整齐，不宜交叉，及时加以固定，并装设标志牌。标志牌的装设应符合下列要求：1）在电缆终端头、隧道及竖井的上端等地方，电缆上应装设标志牌。2）标志牌上应注明电缆编号、电缆型号、规格及起讫地点。标志牌应使用微机打印，字迹应清楚不易脱落，挂装应牢固，并与电缆一一对应。3）电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、下载后可任意编辑振动、热影响、腐植物质、虫鼠等危害的地段，应实行保护措施。4）直埋电缆应符合规程要求。5）电缆的最小弯曲半径应符合表 17-1 的...
