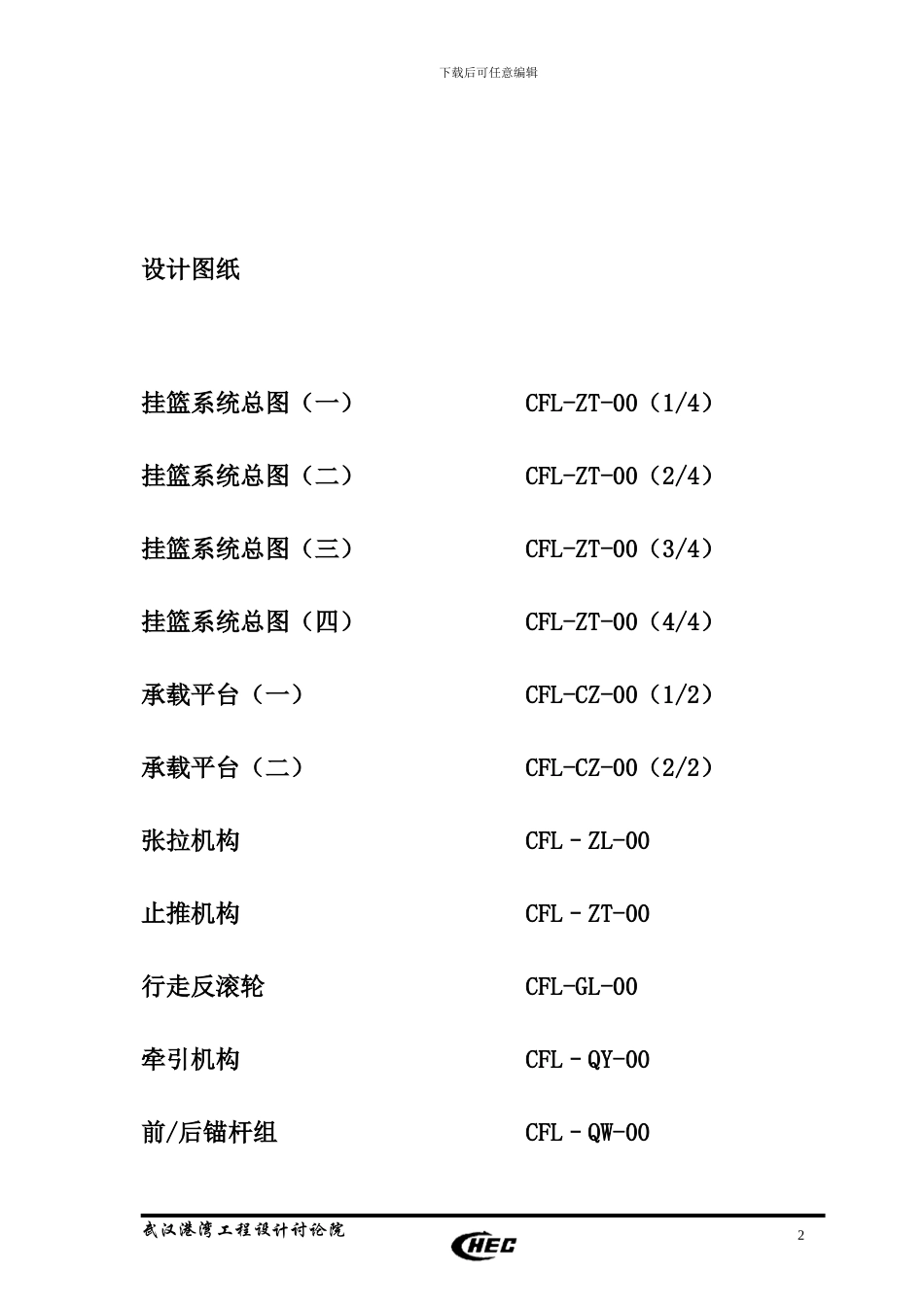

下载后可任意编辑目 录设计说明1、 工程概述 2、 设计依据3、 设计概要4、 总体构造5、 设计特点6、 设计计算7、 主要施工步骤8、 制作与拼装9、 试载要求武汉港湾工程设计讨论院1下载后可任意编辑设计图纸挂篮系统总图（一） CFL-ZT-00（1/4）挂篮系统总图（二） CFL-ZT-00（2/4）挂篮系统总图（三） CFL-ZT-00（3/4）挂篮系统总图（四） CFL-ZT-00（4/4）承载平台（一） CFL-CZ-00（1/2）承载平台（二） CFL-CZ-00（2/2）张拉机构 CFL–ZL-00止推机构 CFL–ZT-00行走反滚轮 CFL-GL-00牵引机构 CFL–QY-00前/后锚杆组 CFL–QW-00武汉港湾工程设计讨论院2下载后可任意编辑标高调节机构 CFL-BG-00 模板系统（一） CFL-MB-00(1/2)模板系统（二） CFL-MB-00(2/2)武汉港湾工程设计讨论院3下载后可任意编辑1 . 工程概述李渡长江大桥斜拉桥为双塔双索面斜拉桥，全长 738 米，主跨 398 米，采纳对称三跨布置，即 170+398+170=738 米。桥面宽度 25.1 米。主塔采纳 H 型塔，主梁近边墩处边跨因压重需要采纳箱形梁，其余均采纳预应力混凝土边主梁结构，桥轴线处梁高 2.651 米，设 2%双向横坡。梁上标准索距 7.6 米，边跨现浇段索距为 3.7 米、5.0 米。主梁标准截面尺寸如下：矩形边主梁宽 2.3 米，顶板厚 0.24 米，横梁厚 0.3 米，标准节段设 2 道横梁。在塔根处边主梁宽度加大至 3.5 米。边跨箱梁腹板厚 2.3 米，顶板厚 0.28 米，底板厚 0.4 米，横梁厚 0.4 米。 标准节段及 SB15#节段主梁横断面如图一所示：图一 标准节段及 SB15#节段断面 （单位 mm）2 . 设计依据《重庆市涪陵区李渡长江大桥施工设计》施工图。 项目设计委托书《钢结构设计法律规范》（GB50017-2024）武汉港湾工程设计讨论院1下载后可任意编辑《钢结构工程施工质量验收法律规范》（GBJ5005-2001）《公路桥涵设计通用法律规范》（JTJ021-89）《公路桥涵钢结构及木结构设计法律规范》（JTJ025-86）《冷弯薄壁型钢结构技术法律规范》（GBJ18-87）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）《公路桥涵施工技术法律规范》（JTJ041-2000）《混凝土结构工程施工质量验收法律规范》（GB50204-2024）3 . 设计概要 本挂篮为大型前支点挂篮，设计承载砼重量 510 吨。设计将其安全与可靠性放在首要位置，承载平台，牵索系统，锚固系统均给予了充分的安全储备。为保证施工质量，...
