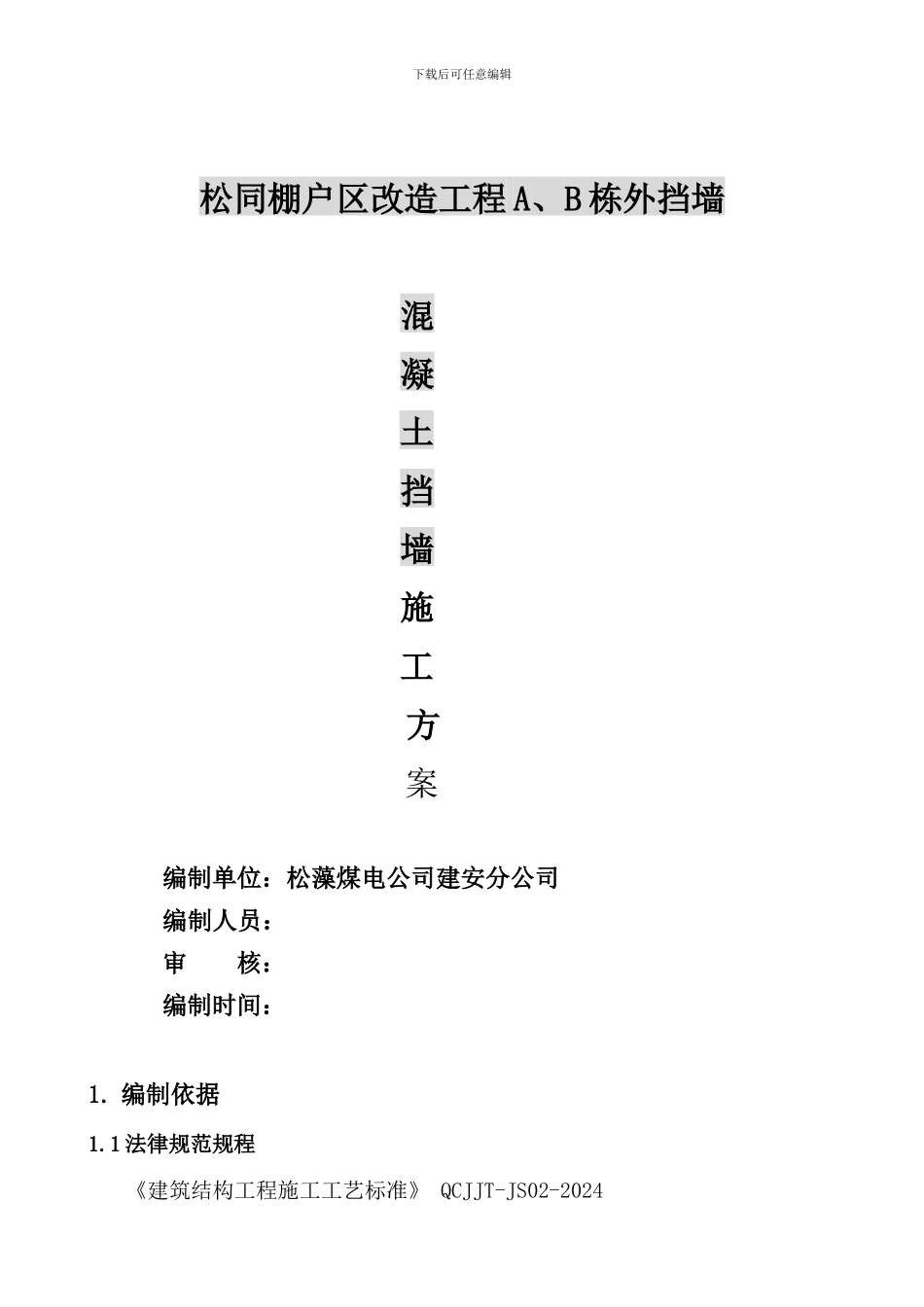

下载后可任意编辑 松同棚户区改造工程 A、B 栋外挡墙混凝土挡墙施工方案编制单位：松藻煤电公司建安分公司编制人员：审 核：编制时间：1. 编制依据1.1 法律规范规程《建筑结构工程施工工艺标准》 QCJJT-JS02-2024下载后可任意编辑《混凝土结构工程施工质量验收法律规范》 GB50204-2024；《建筑施工钢管脚手架安全技术规程》；《工程建设标准强制性条文》（房屋建筑部分）；1.2 其他挡土墙设计施工图及施工总说明，依据 04J008 图集相应参数和施工要求施工2. 工程概况1、本工程混凝土挡土墙长 106 米，高度根据基础开挖至设计地基后量测确定，挡墙做法构造、排水及施工要求等参见 04J008 标准图集的相应技术参数进行施工；2、挡土墙截面尺寸及与其它主受力构件的连接方式：挡土墙截面依据设计选用图集相关参数执行；3、挡土墙各分项工程的做法特点及要求：模板工程：本工程选用木模板：即木质多层板与 50×100 的木方配合钢管的体系结构。混凝土工程：挡土墙要求为 C20 混凝土，要求埋置泄水孔，采纳 110PVC 管，上下左右交错设置，最下一排泄水孔的出水口应高出地面 300㎜；留设伸缩缝，每 10 米至 15 米一道。3. 主要特点与施工难点混凝土挡土墙基础地质条件复杂（挡墙基础处于较陡斜坡下），施工场地高差大，地基开挖施工堆土困难，开挖时需进行土方的机械转运。 混凝土挡土墙部分墙体较高，施工操作难度较大，支模及砼浇灌均应搭设操作平台和施工通道，混凝土表面不抹灰，要求达到清水效果。 下载后可任意编辑3 分项工程施工方法 3.1 混凝土挡土墙地基开挖 混凝土挡土墙基础开挖：土方开挖均采纳挖机开挖和土方传运，石方开凿采纳炮机开凿。开挖中采纳边开挖边采纳挖机进行土方场内二次或多次转运，以确保堆土安全为止，3.2 模架体系3.2.1 施工曲率控制方法 3.2.1.1 组成材料混凝土挡土墙模板采纳 15mm 优质覆膜多层板作面板；竖向背楞选用50×100mm 双面刨光方木，间距 150mm；横向背楞采纳选用 Φ48×3.5mm 双钢管间距 600mm，采纳 Φ8 的对钢筋间距 600×600 进行拉结；3.2.1.2 曲线段挡墙施工控制方法曲线段挡墙施工时，模板支设时采纳以直代曲的方式，每段弧均为若干个直线段组成的近似曲线。测量人员在垫层上弹出每段弧形线进行定位及外控线为模板定位提供依据。3.2.2 脱模剂的使用脱模剂严禁使用油性脱模剂，必须使用水性脱模剂，要求用毛刷在板面涂刷均匀。3.2.3 模板拼接节点模板...
