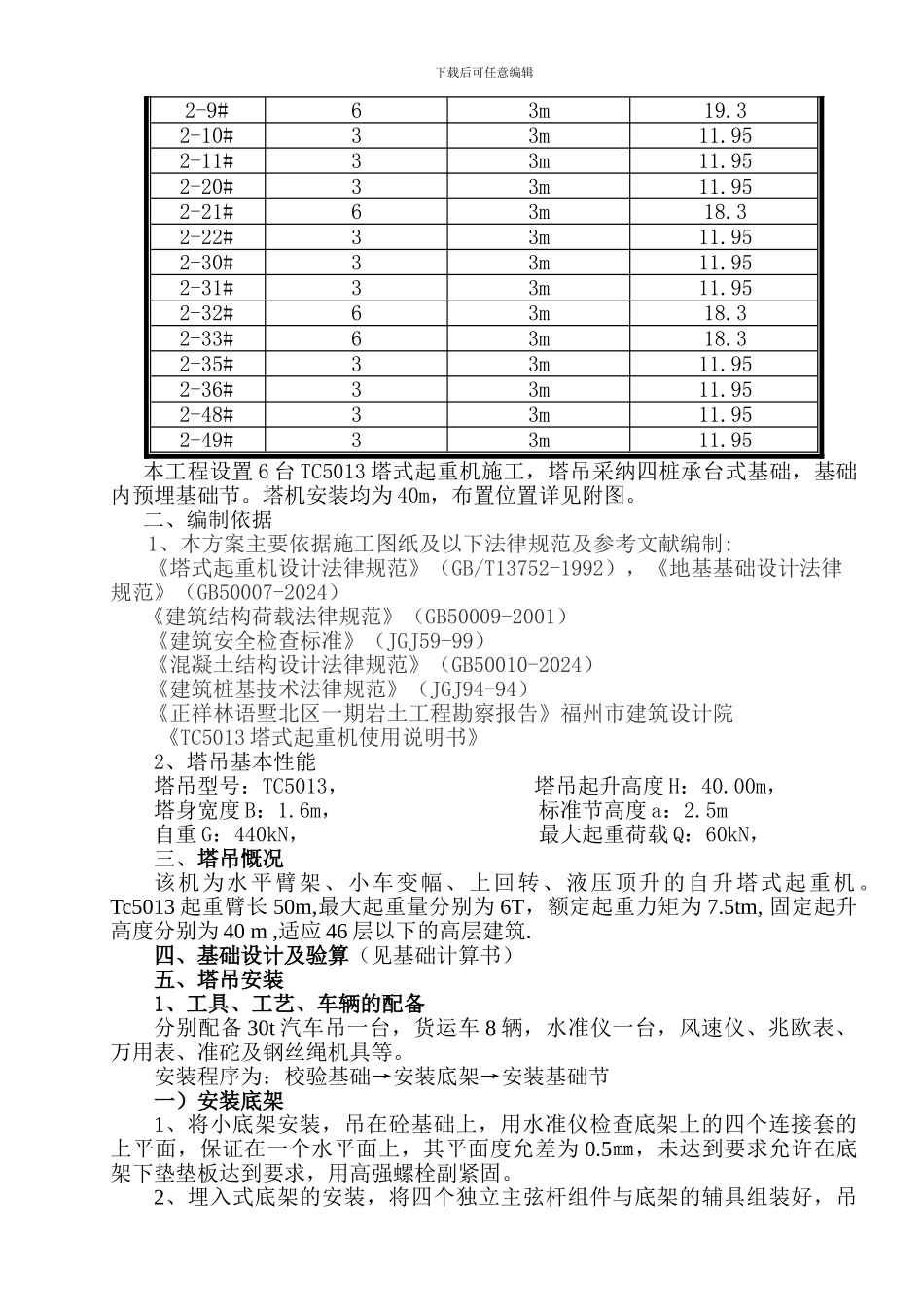

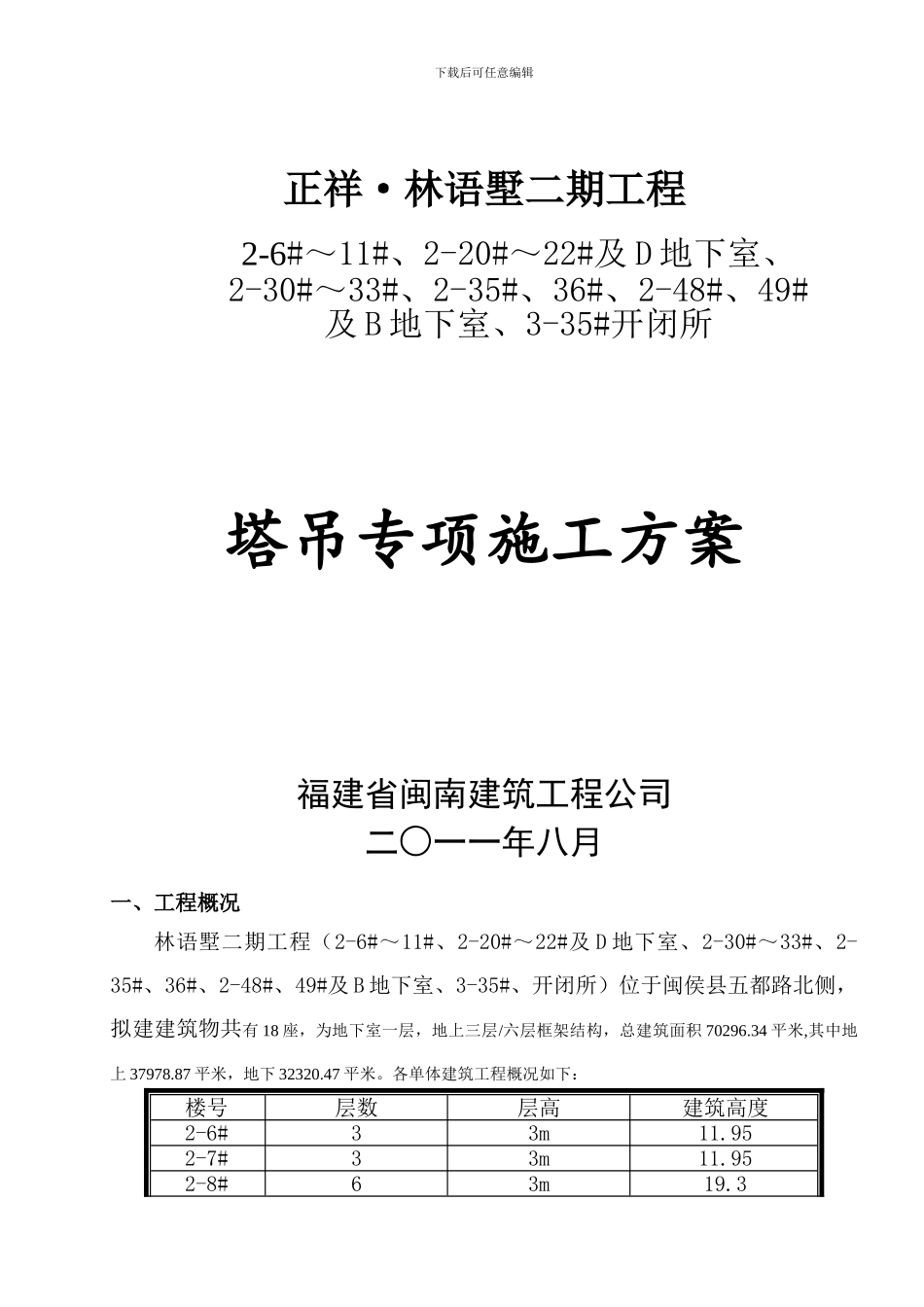

下载后可任意编辑正祥·林语墅二期工程2-6#～11#、2-20#～22#及 D 地下室、2-30#～33#、2-35#、36#、2-48#、49#及 B 地下室、3-35#开闭所塔吊专项施工方案福建省闽南建筑工程公司二○一一年八月一、工程概况林语墅二期工程（2-6#～11#、2-20#～22#及 D 地下室、2-30#～33#、2-35#、36#、2-48#、49#及 B 地下室、3-35#、开闭所）位于闽侯县五都路北侧，拟建建筑物共有 18 座，为地下室一层，地上三层/六层框架结构，总建筑面积 70296.34 平米,其中地上 37978.87 平米，地下 32320.47 平米。各单体建筑工程概况如下：楼号层数层高建筑高度2-6#33m11.952-7#33m11.952-8#63m19.3下载后可任意编辑2-9#63m19.32-10#33m11.952-11#33m11.952-20#33m11.952-21#63m18.32-22#33m11.952-30#33m11.952-31#33m11.952-32#63m18.32-33#63m18.32-35#33m11.952-36#33m11.952-48#33m11.952-49#33m11.95本工程设置 6 台 TC5013 塔式起重机施工，塔吊采纳四桩承台式基础，基础内预埋基础节。塔机安装均为 40m，布置位置详见附图。二、编制依据1、本方案主要依据施工图纸及以下法律规范及参考文献编制:《塔式起重机设计法律规范》（GB/T13752-1992），《地基基础设计法律规范》（GB50007-2024）《建筑结构荷载法律规范》（GB50009-2001）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计法律规范》（GB50010-2024）《建筑桩基技术法律规范》（JGJ94-94）《正祥林语墅北区一期岩土工程勘察报告》福州市建筑设计院《TC5013 塔式起重机使用说明书》2、塔吊基本性能塔吊型号：TC5013， 塔吊起升高度 H：40.00m，塔身宽度 B：1.6m， 标准节高度 a：2.5m自重 G：440kN， 最大起重荷载 Q：60kN，三、塔吊慨况该机为水平臂架、小车变幅、上回转、液压顶升的自升塔式起重机。Tc5013 起重臂长 50m,最大起重量分别为 6T，额定起重力矩为 7.5tm, 固定起升高度分别为 40 m ,适应 46 层以下的高层建筑.四、基础设计及验算（见基础计算书）五、塔吊安装1、工具、工艺、车辆的配备分别配备 30t 汽车吊一台，货运车 8 辆，水准仪一台，风速仪、兆欧表、万用表、准砣及钢丝绳机具等。安装程序为：校验基础→安装底架→安装基础节一）安装底架1、将小底架安装，吊在砼基础上，用水准仪检查底架上的四个连接套的上平面，保证在一个水平面上，其平面度允差为 0.5㎜，未达到要求允许在底架下垫垫板达到要求，用高强螺栓副紧固。2、埋入式底架的...
