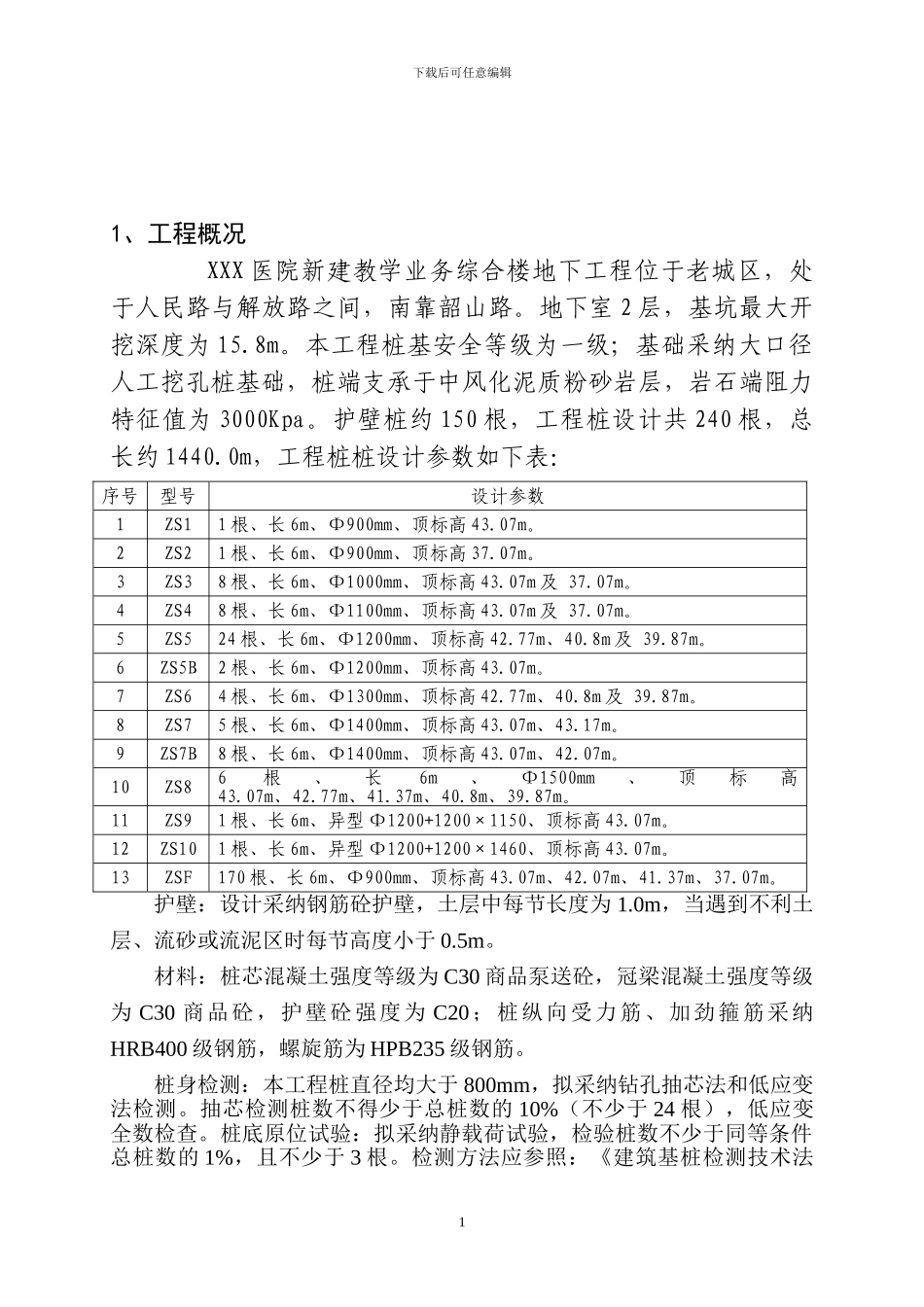

下载后可任意编辑1、工程概况 XXX 医院新建教学业务综合楼地下工程位于老城区，处于人民路与解放路之间，南靠韶山路。地下室 2 层，基坑最大开挖深度为 15.8m。本工程桩基安全等级为一级；基础采纳大口径人工挖孔桩基础，桩端支承于中风化泥质粉砂岩层，岩石端阻力特征值为 3000Kpa。护壁桩约 150 根，工程桩设计共 240 根，总长约 1440.0m，工程桩桩设计参数如下表：序号型号设计参数1ZS11 根、长 6m、Ф900mm、顶标高 43.07m。2ZS21 根、长 6m、Ф900mm、顶标高 37.07m。3ZS38 根、长 6m、Ф1000mm、顶标高 43.07m 及 37.07m。4ZS48 根、长 6m、Ф1100mm、顶标高 43.07m 及 37.07m。5ZS524 根、长 6m、Ф1200mm、顶标高 42.77m、40.8m 及 39.87m。6ZS5B2 根、长 6m、Ф1200mm、顶标高 43.07m。7ZS64 根、长 6m、Ф1300mm、顶标高 42.77m、40.8m 及 39.87m。8ZS75 根、长 6m、Ф1400mm、顶标高 43.07m、43.17m。9ZS7B8 根、长 6m、Ф1400mm、顶标高 43.07m、42.07m。10ZS86根、长6m、Ф1500mm、顶标高43.07m、42.77m、41.37m、40.8m、39.87m。11ZS91 根、长 6m、异型 Ф1200+1200×1150、顶标高 43.07m。12ZS101 根、长 6m、异型 Ф1200+1200×1460、顶标高 43.07m。13ZSF170 根、长 6m、Ф900mm、顶标高 43.07m、42.07m、41.37m、37.07m。护壁：设计采纳钢筋砼护壁，土层中每节长度为 1.0m，当遇到不利土层、流砂或流泥区时每节高度小于 0.5m。材料：桩芯混凝土强度等级为 C30 商品泵送砼，冠梁混凝土强度等级为 C30 商品砼，护壁砼强度为 C20；桩纵向受力筋、加劲箍筋采纳HRB400 级钢筋，螺旋筋为 HPB235 级钢筋。桩身检测：本工程桩直径均大于 800mm，拟采纳钻孔抽芯法和低应变法检测。抽芯检测桩数不得少于总桩数的 10%（不少于 24 根），低应变全数检查。桩底原位试验：拟采纳静载荷试验，检验桩数不少于同等条件总桩数的 1%，且不少于 3 根。检测方法应参照：《建筑基桩检测技术法1下载后可任意编辑律规范》。大直径嵌岩桩的承载力根据终孔时的桩端持力层岩性报告结合桩身质量检验报告核验。护壁桩只做低应变法检测。2、地质特性 根据钻探揭露，查明拟建场地分布的岩土层有：杂填土、粉质粘土、圆砾、残积粉质粘土、强风化泥质粉砂岩、中风化泥质粉砂岩和微风化泥质粉质砂岩等，按其工程特性及指标，共划分为 7 个工程地质层。现自上而下分述如下：1.1 杂填...
