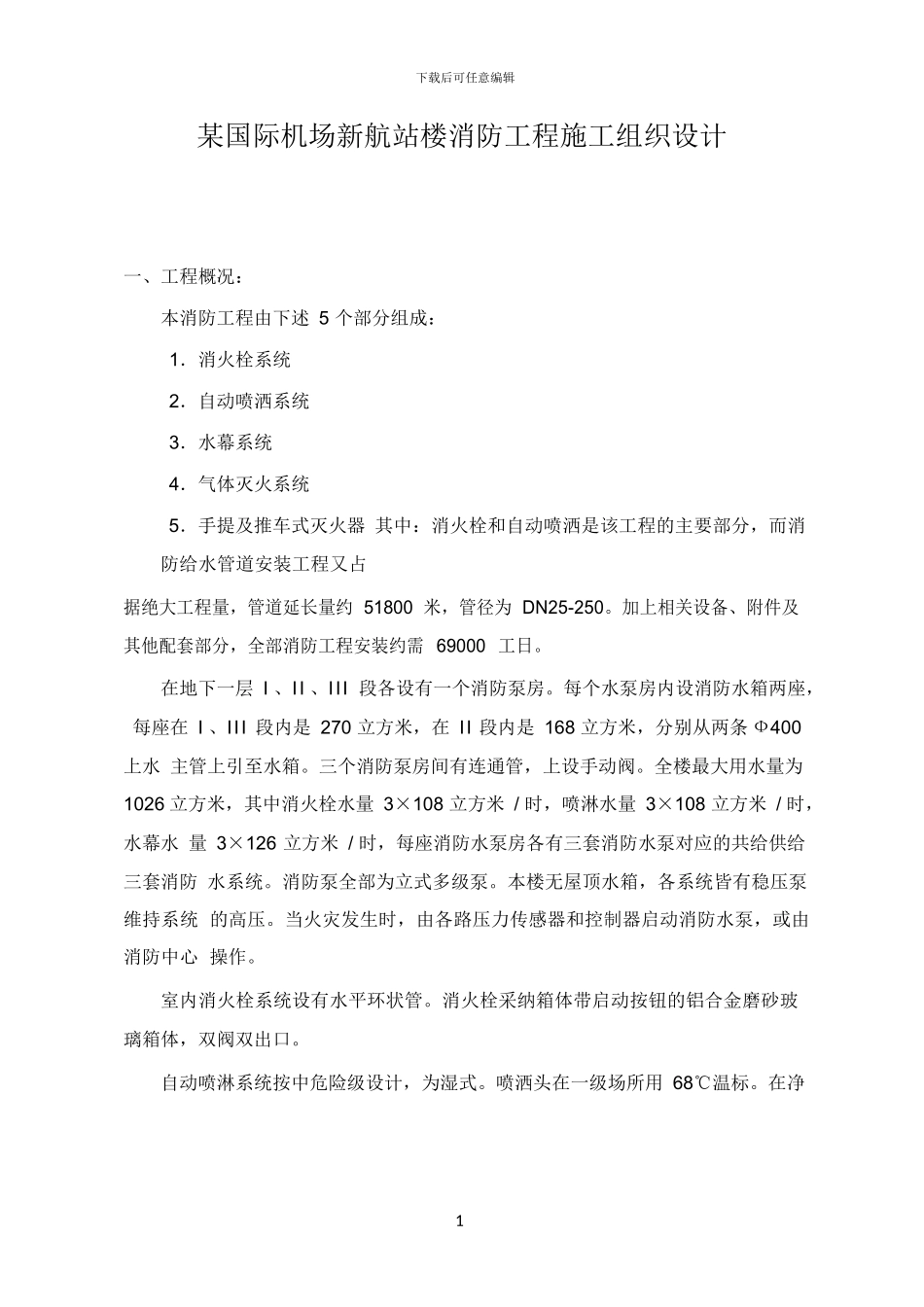

1下载后可任意编辑某国际机场新航站楼消防工程施工组织设计一、工程概况：本消防工程由下述 5 个部分组成：1．消火栓系统2．自动喷洒系统3．水幕系统4．气体灭火系统5．手提及推车式灭火器 其中：消火栓和自动喷洒是该工程的主要部分，而消防给水管道安装工程又占据绝大工程量，管道延长量约 51800 米，管径为 DN25-250。加上相关设备、附件及 其他配套部分，全部消防工程安装约需 69000 工日。在地下一层 I 、II 、III 段各设有一个消防泵房。每个水泵房内设消防水箱两座， 每座在 I 、III 段内是 270 立方米，在 II 段内是 168 立方米，分别从两条 Ф400 上水 主管上引至水箱。三个消防泵房间有连通管，上设手动阀。全楼最大用水量为 1026 立方米，其中消火栓水量 3×108 立方米 / 时，喷淋水量 3×108 立方米 / 时，水幕水 量 3×126 立方米 / 时，每座消防水泵房各有三套消防水泵对应的共给供给三套消防 水系统。消防泵全部为立式多级泵。本楼无屋顶水箱，各系统皆有稳压泵维持系统 的高压。当火灾发生时，由各路压力传感器和控制器启动消防水泵，或由消防中心 操作。室内消火栓系统设有水平环状管。消火栓采纳箱体带启动按钮的铝合金磨砂玻 璃箱体，双阀双出口。自动喷淋系统按中危险级设计，为湿式。喷洒头在一级场所用 68℃温标。在净2下载后可任意编辑高 8 米以下的房间或厅堂设喷淋，在自动扶梯及行李洞口其周围部位也设有自动喷 头。水幕系统设在防火墙上卷闸通道处，水幕系统基本为湿式，但在末端输出控制 器或手动阀后为干式。水幕和自动喷淋系统均设有湿式报警阀、水流指示器等装置。每座水泵房内的三种系统分别设有水泵结合器。 消火栓系统采纳焊接钢管。自动喷淋系统采纳镀锌钢管，Ф200 及以上的使用黑钢管外热镀锌。消火栓水管、喷淋水管均不保温。 固定式自动灭火系统设于地下一层及地上一层的共 24 套。布置在各电气机房。其控制可就地或由消防中心操作。气体喷洒管采纳镀锌无缝钢管。 手提式及手推车式灭火器布置在所需要的场合。 所有消防器材皆应是北京市消防局认可的产品。系统的调试与试验皆应有消防局派出的监督人员参加验收。3下载后可任意编辑二、编制依据：1．《采暖与卫生工程施工及验收法律规范》GBJ242-822．《工业管道施工及验收法律规范》GBJ235-823．《机械设备安装工程施工及验收通用法律规范》JBJ23-964．《北京市施工现场管理法规及文件汇编》(一...
