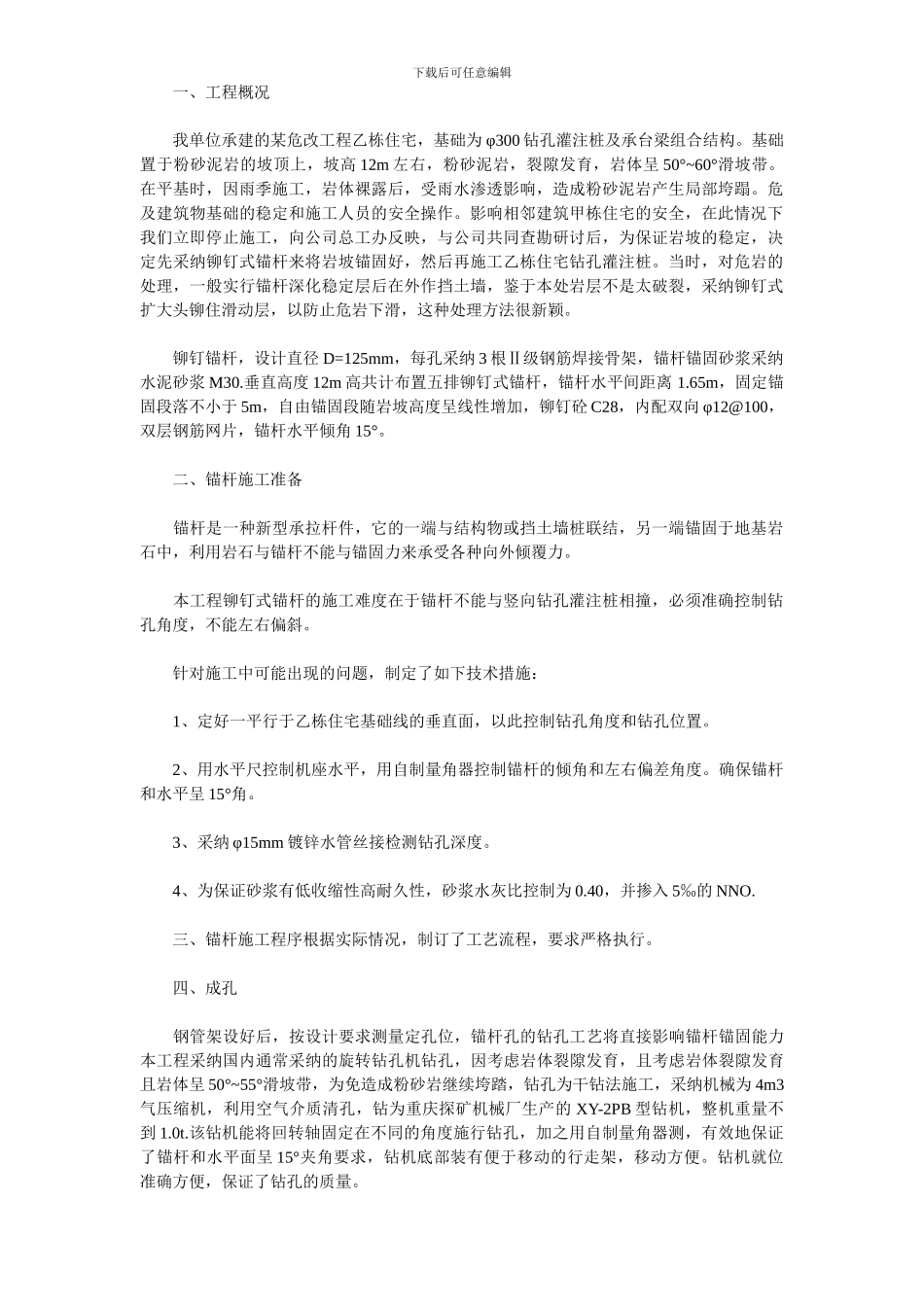

下载后可任意编辑 一、工程概况 我单位承建的某危改工程乙栋住宅，基础为 φ300 钻孔灌注桩及承台梁组合结构。基础置于粉砂泥岩的坡顶上，坡高 12m 左右，粉砂泥岩，裂隙发育，岩体呈 50°~60°滑坡带。在平基时，因雨季施工，岩体裸露后，受雨水渗透影响，造成粉砂泥岩产生局部垮蹋。危及建筑物基础的稳定和施工人员的安全操作。影响相邻建筑甲栋住宅的安全，在此情况下我们立即停止施工，向公司总工办反映，与公司共同查勘研讨后，为保证岩坡的稳定，决定先采纳铆钉式锚杆来将岩坡锚固好，然后再施工乙栋住宅钻孔灌注桩。当时，对危岩的处理，一般实行锚杆深化稳定层后在外作挡土墙，鉴于本处岩层不是太破裂，采纳铆钉式扩大头铆住滑动层，以防止危岩下滑，这种处理方法很新颖。 铆钉锚杆，设计直径 D=125mm，每孔采纳 3 根Ⅱ级钢筋焊接骨架，锚杆锚固砂浆采纳水泥砂浆 M30.垂直高度 12m 高共计布置五排铆钉式锚杆，锚杆水平间距离 1.65m，固定锚固段落不小于 5m，自由锚固段随岩坡高度呈线性增加，铆钉砼 C28，内配双向 φ12@100，双层钢筋网片，锚杆水平倾角 15°。 二、锚杆施工准备 锚杆是一种新型承拉杆件，它的一端与结构物或挡土墙桩联结，另一端锚固于地基岩石中，利用岩石与锚杆不能与锚固力来承受各种向外倾覆力。 本工程铆钉式锚杆的施工难度在于锚杆不能与竖向钻孔灌注桩相撞，必须准确控制钻孔角度，不能左右偏斜。 针对施工中可能出现的问题，制定了如下技术措施： 1、定好一平行于乙栋住宅基础线的垂直面，以此控制钻孔角度和钻孔位置。 2、用水平尺控制机座水平，用自制量角器控制锚杆的倾角和左右偏差角度。确保锚杆和水平呈 15°角。 3、采纳 φ15mm 镀锌水管丝接检测钻孔深度。 4、为保证砂浆有低收缩性高耐久性，砂浆水灰比控制为 0.40，并掺入 5‰的 NNO. 三、锚杆施工程序根据实际情况，制订了工艺流程，要求严格执行。 四、成孔 钢管架设好后，按设计要求测量定孔位，锚杆孔的钻孔工艺将直接影响锚杆锚固能力本工程采纳国内通常采纳的旋转钻孔机钻孔，因考虑岩体裂隙发育，且考虑岩体裂隙发育且岩体呈 50°~55°滑坡带，为免造成粉砂岩继续垮踏，钻孔为干钻法施工，采纳机械为 4m3气压缩机，利用空气介质清孔，钻为重庆探矿机械厂生产的 XY-2PB 型钻机，整机重量不到 1.0t.该钻机能将回转轴固定在不同的角度施行钻孔，加之用自制量角器测，有效地保证了锚杆和水平面呈 15°夹...
