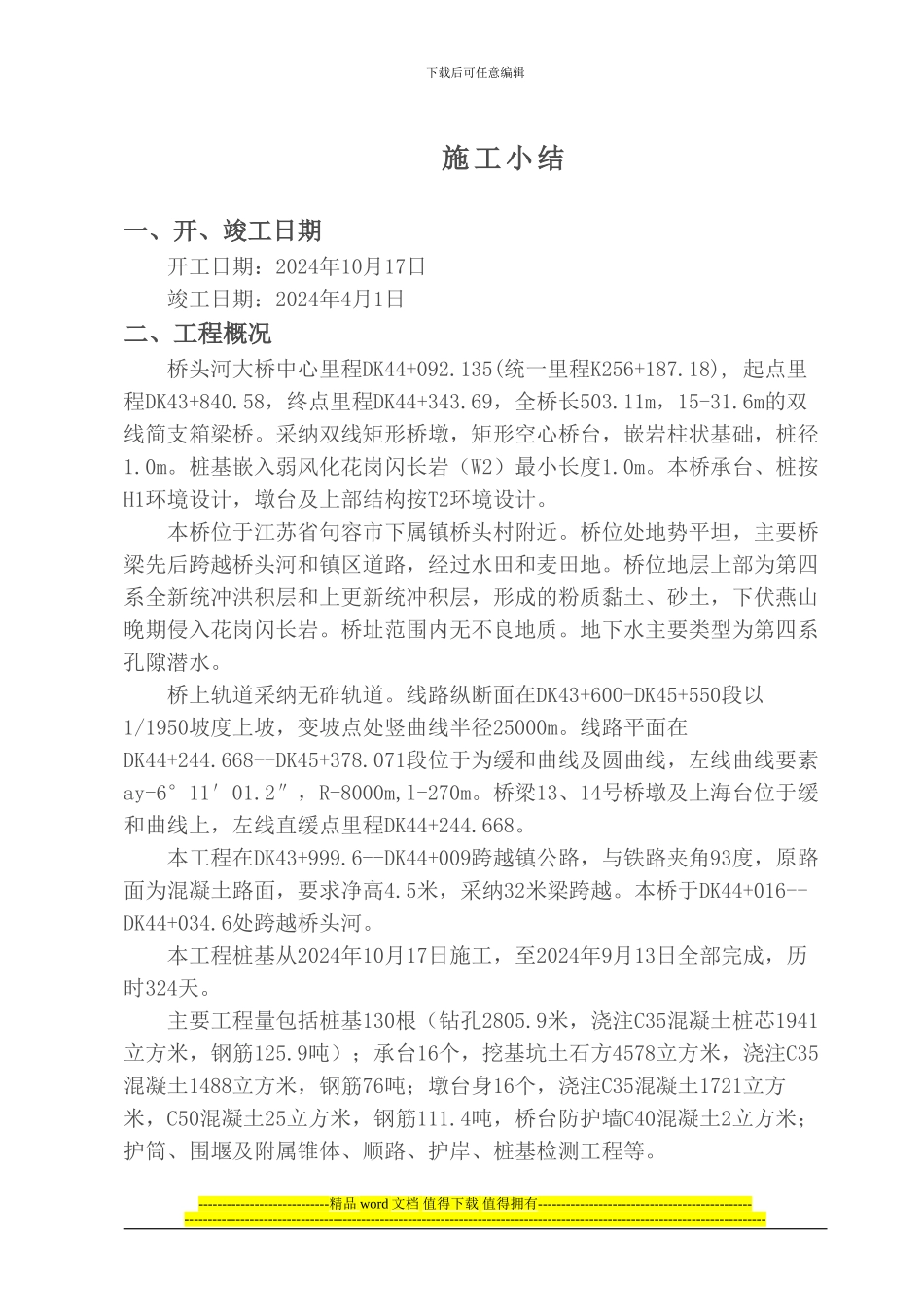

下载后可任意编辑施工小结一、开、竣工日期开工日期：2024年10月17日竣工日期：2024年4月1日二、工程概况桥头河大桥中心里程DK44+092.135(统一里程K256+187.18), 起点里程DK43+840.58，终点里程DK44+343.69，全桥长503.11m，15-31.6m的双线简支箱梁桥。采纳双线矩形桥墩，矩形空心桥台，嵌岩柱状基础，桩径1.0m。桩基嵌入弱风化花岗闪长岩（W2）最小长度1.0m。本桥承台、桩按H1环境设计，墩台及上部结构按T2环境设计。本桥位于江苏省句容市下属镇桥头村附近。桥位处地势平坦，主要桥梁先后跨越桥头河和镇区道路，经过水田和麦田地。桥位地层上部为第四系全新统冲洪积层和上更新统冲积层，形成的粉质黏土、砂土，下伏燕山晚期侵入花岗闪长岩。桥址范围内无不良地质。地下水主要类型为第四系孔隙潜水。桥上轨道采纳无砟轨道。线路纵断面在DK43+600-DK45+550段以1/1950坡度上坡，变坡点处竖曲线半径25000m。线路平面在DK44+244.668--DK45+378.071段位于为缓和曲线及圆曲线，左线曲线要素ay-6°11′01.2″，R-8000m,l-270m。桥梁13、14号桥墩及上海台位于缓和曲线上，左线直缓点里程DK44+244.668。本工程在DK43+999.6--DK44+009跨越镇公路，与铁路夹角93度，原路面为混凝土路面，要求净高4.5米，采纳32米梁跨越。本桥于DK44+016--DK44+034.6处跨越桥头河。本工程桩基从2024年10月17日施工，至2024年9月13日全部完成，历时324天。主要工程量包括桩基130根（钻孔2805.9米，浇注C35混凝土桩芯1941立方米，钢筋125.9吨）；承台16个，挖基坑土石方4578立方米，浇注C35混凝土1488立方米，钢筋76吨；墩台身16个，浇注C35混凝土1721立方米，C50混凝土25立方米，钢筋111.4吨，桥台防护墙C40混凝土2立方米；护筒、围堰及附属锥体、顺路、护岸、桩基检测工程等。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑本桥梁部由中铁十局沪宁城际铁路Ⅲ标施工。建设单位：沪宁城际铁路有限公司设计单位：中铁第四勘察设计院集团有限公司咨询单位：中铁第一勘察设计院集团有限公司监理单位：沪宁城际铁路监理Ⅰ标项目部三、施工方法1、桩基施工工程桩桩径均为ф 1.0m。采纳人工挖孔桩和钻孔桩两种工艺。钻孔桩采纳冲击钻。钻孔桩施工前，采纳装载机...
