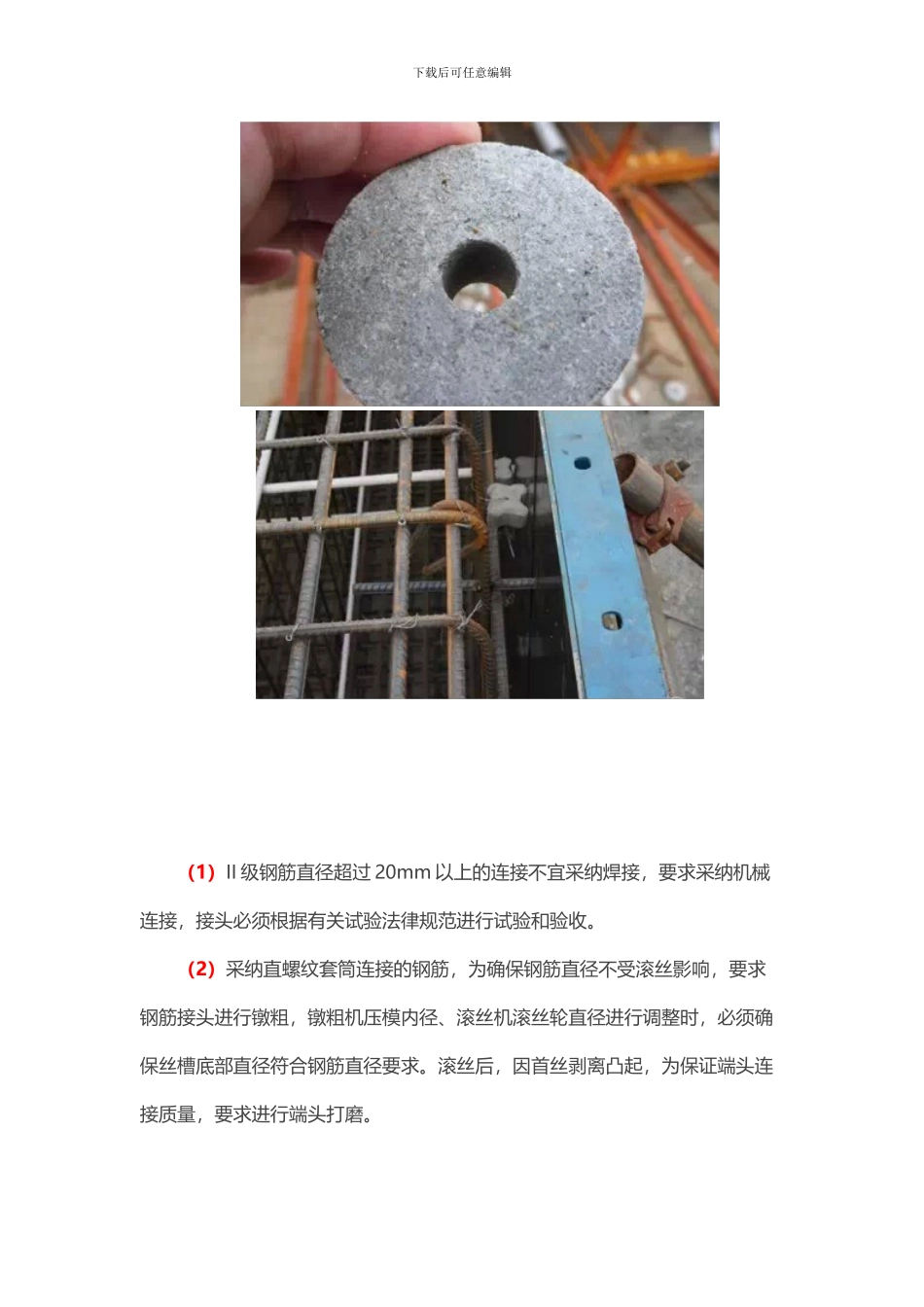

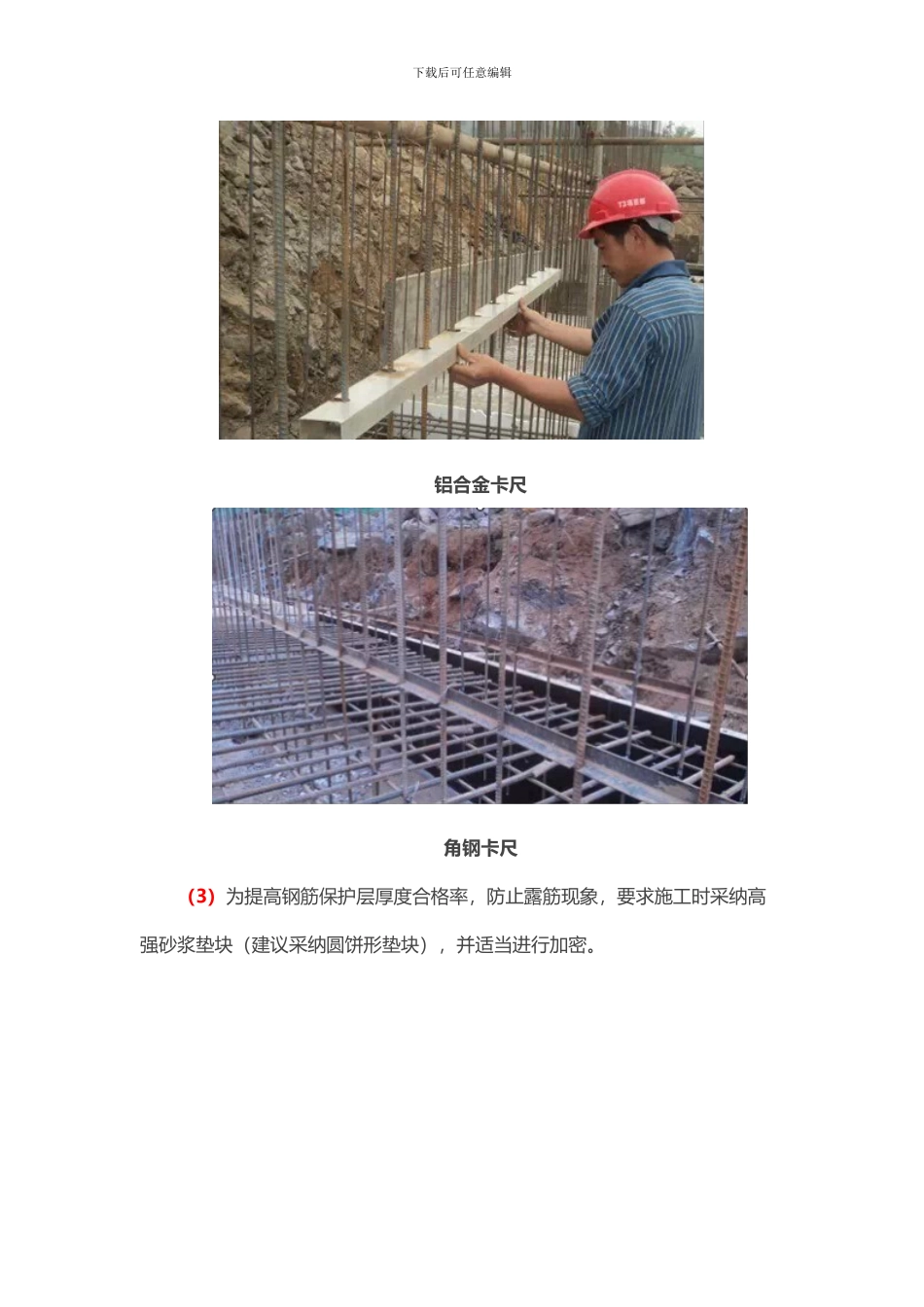

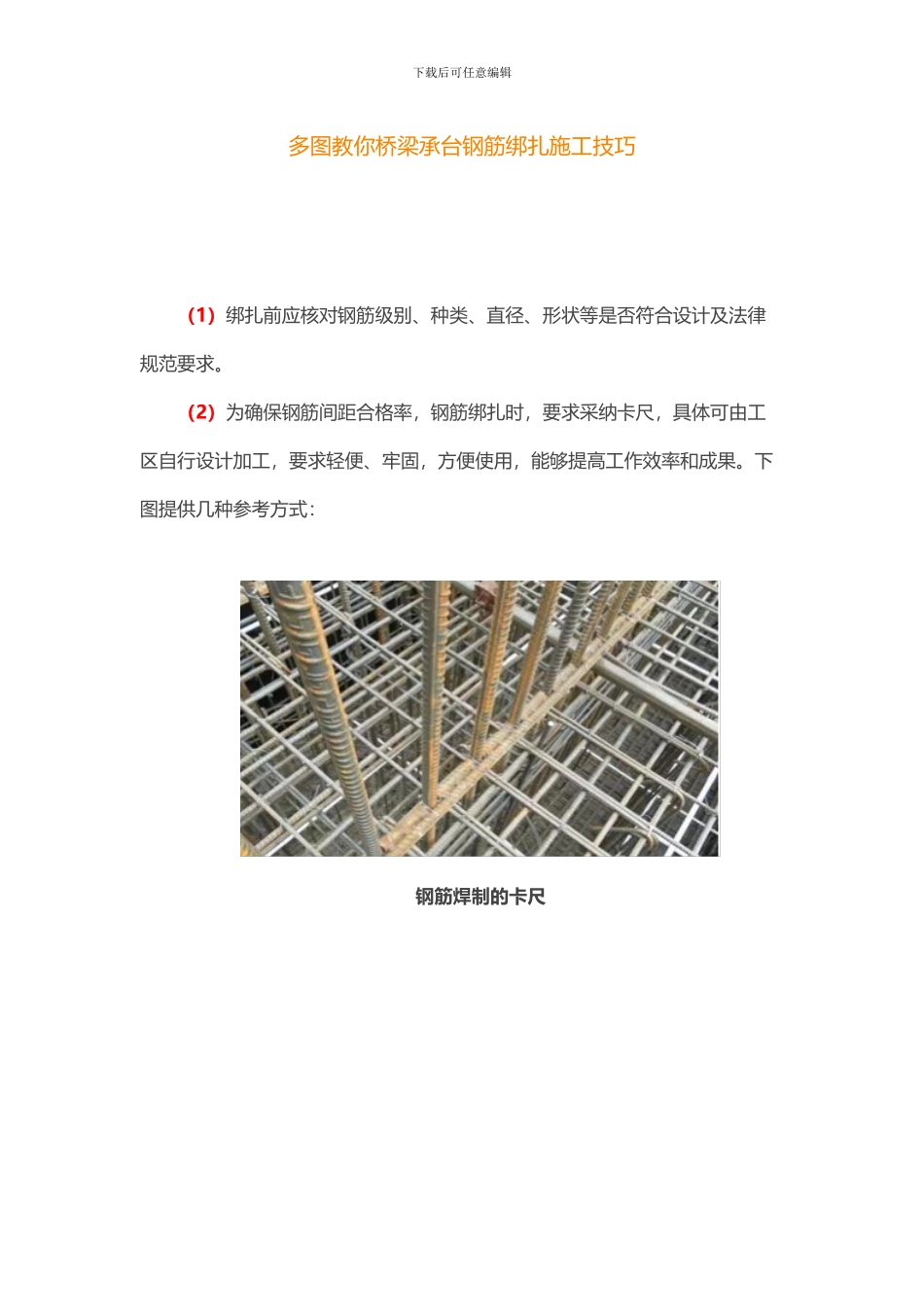

下载后可任意编辑多图教你桥梁承台钢筋绑扎施工技巧 钢筋间距和保护层控制 （1）绑扎前应核对钢筋级别、种类、直径、形状等是否符合设计及法律规范要求。（2）为确保钢筋间距合格率，钢筋绑扎时，要求采纳卡尺，具体可由工区自行设计加工，要求轻便、牢固，方便使用，能够提高工作效率和成果。下图提供几种参考方式： 钢筋焊制的卡尺 下载后可任意编辑铝合金卡尺角钢卡尺（3）为提高钢筋保护层厚度合格率，防止露筋现象，要求施工时采纳高强砂浆垫块（建议采纳圆饼形垫块），并适当进行加密。 下载后可任意编辑 承台钢筋的连接 （1）II 级钢筋直径超过 20mm 以上的连接不宜采纳焊接，要求采纳机械连接，接头必须根据有关试验法律规范进行试验和验收。（2）采纳直螺纹套筒连接的钢筋，为确保钢筋直径不受滚丝影响，要求钢筋接头进行镦粗，镦粗机压模内径、滚丝机滚丝轮直径进行调整时，必须确保丝槽底部直径符合钢筋直径要求。滚丝后，因首丝剥离凸起，为保证端头连接质量，要求进行端头打磨。 下载后可任意编辑 （3）镦粗直螺纹钢筋接头，应满足以下要求：螺纹套筒的长度比《镦粗直螺纹钢筋接头》法律规范的最短长度大 1cm，其两端应有塑料保护塞保护，出厂合格证应法律规范，内螺纹不得有缺牙、错牙、污染、生锈、机械损伤等现象。钢筋下料时，应确保切口端面平整，不得有马蹄形、挠曲、缺角和与钢筋轴线不垂直的现象，确保钢筋端部顺直。丝头应有塑料保护套，不得有污染、生锈、机械损伤现象。 下载后可任意编辑（4）采纳闪光对焊连接的钢筋，因为要求端头齐平，为确保对焊质量，钢筋下料禁止使用非平口切割的剪（切）断设备，尽量采纳砂轮切割机进行切割，钢筋自然端头，要求切割 5～10mm 长度后使用。（5）直径小于 20mm 的钢筋可根据需要自行选择连接方式。若采纳焊接工艺，焊条及连接质量必须符合法律规范要求。 在承台内设综合接地装置，应注意以下事项： ① 每根桩基内选择一根通长钢筋作为接地钢筋，并利用承台底层钢筋网与桥墩内专用接地钢筋相连。② 承台内接地连接钢筋用承台底层钢筋代替，桩基础中每根桩位处纵、横向各设一根接地连接钢筋。③ 承台内的专用连接钢筋中心到结构表面的距离不小于 10cm。④ 墩柱预埋钢筋绑扎墩柱的预埋钢筋必须在承台钢筋绑扎时进行，采纳点焊与承台、桩基础钢筋固定在一起。假如墩柱的预埋钢筋较高，则必须在承台四周搭焊[8 槽钢支架，用以支撑和稳固桥墩钢筋。预埋桥墩钢筋...
