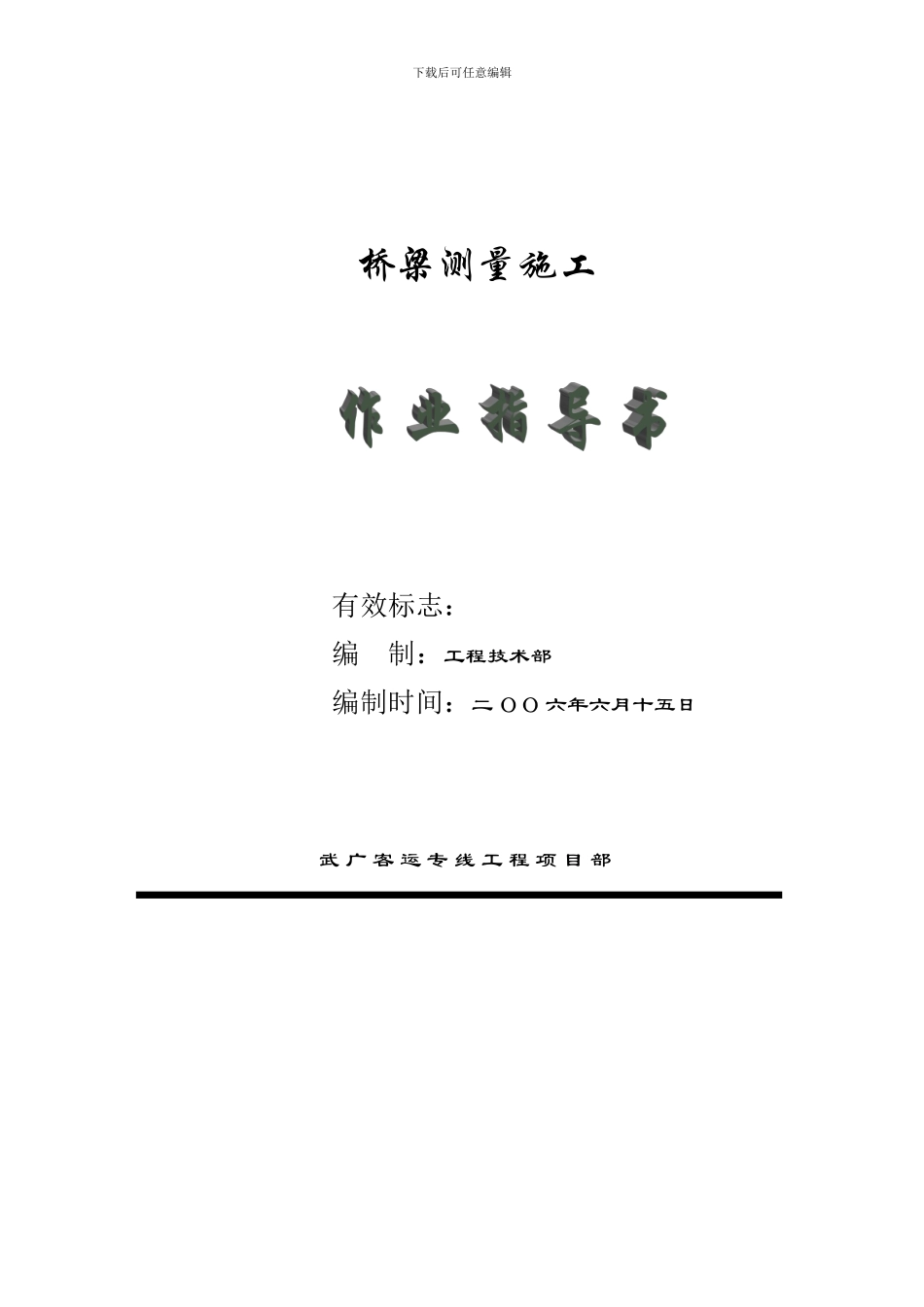

下载后可任意编辑 桥梁测量施工 有效标志：编 制：工程技术部 编制时间：二 ΟΟ 六年六月十五日 武 广 客 运 专 线 工 程 项 目 部下载后可任意编辑桩位放样承台基坑标高验收、承台模板放样承台模板检查、承台顶面标高放样承台检查验收，墩台身放样墩台身模板检查墩台身模板检查墩台身检查验收，支承垫石放样支座中心线放样，检查垫石标高、预留孔位置桥墩、梁面中心线放样、设置沉降观测点梁模板位置、高程测量梁面尺寸、高程验收下载后可任意编辑一 、 编 制 依 据1 、 《 新 建 铁 路 工 程 测 量 法 律 规 范 》 (TB10101-99)2 、 《 京 沪 高 速 铁 路 测 量 暂 行 规 定 》 铁 建 设[2024]13 号3 、 《 铁 路 测 量 手 册 》二 、 适 用 范 围本 标 段 段 所 有 桥 梁 工 程 。三 、 桥 梁 测 量 工 作 流 程各 座 桥 梁 控 制 次 级 加 密 导 线 的 建 立 、复 测报 监 理 工 程 师 检 测 桩 位 自 检 、 复 核 ， 测 量 护 筒 顶 高 程，检 较 钢 丝 绳 可 测 设 承 台 十 字 线 或 直 接 测 放 承 台 的 角 控 制 点 ，便 于 模 板 拼 装 和 检 查 可 测 设 墩 台 十 字 线 或 墩 台 身 轮 廓可按墩台身尺寸加宽2CM 测放中心线在模板 上 ， 钢 尺 检 查 各 部 位 尺 寸 根 据 中 心 线 钢 尺 检 查 墩 台 身 尺 寸根据中心线钢尺检查预留孔洞位置 沉 降 观 测 检 查下载后可任意编辑四 、 桥 梁 测 量 方 法 及 注 意 事 项（ 一 ） 桩 基 础1 、 根 据 设 计 图 纸 计 算 各 桩 位 中 心 点 坐 标 ， 采纳 极 坐 标 法 准 确 测 量 出 桩 位 中 心 点 ， 桩 橛 截 面 尺寸 不 小 于 3CM×3CM ， 在 桩 面 钉 铁 钉 做 为 标 志 点 。2 、 每 个 中 心 桩 位 纵 、 横 轴 线 方 向 必 须 设 置 4个 护 桩 ， 便 于 桩 基 施 工 过 程 中 进 行 检 校 。3 、 每 次 桩 位 放 样 不 得 少 于 4 个 桩 位 ， 桩 位 放样 后 及 时 检 查 各 桩 位 间 距 离 及 对 角 线 距 离 ， 确 认准 确 无 误 后 以 书 面 技 术 交 底 交 予 现 场 技 术...
