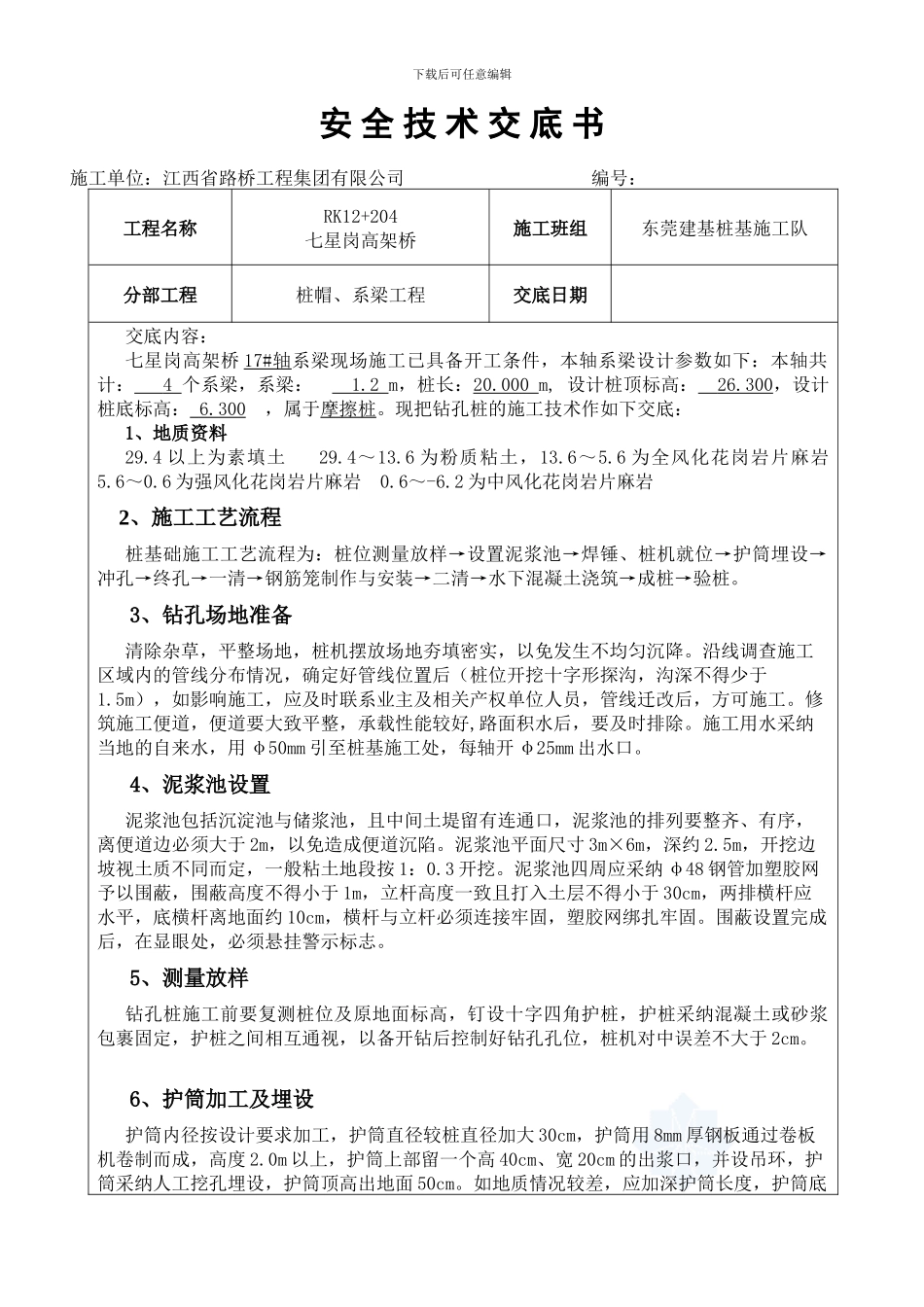

下载后可任意编辑安 全 技 术 交 底 书施工单位：江西省路桥工程集团有限公司 编号：工程名称RK12+204七星岗高架桥施工班组东莞建基桩基施工队分部工程桩帽、系梁工程交底日期交底内容：七星岗高架桥 17# 轴 系梁现场施工已具备开工条件，本轴系梁设计参数如下：本轴共计： 4 个系梁，系梁： 1.2 m，桩长：20.000 m, 设计桩顶标高： 26.300 ，设计桩底标高： 6.300 ，属于摩擦桩。现把钻孔桩的施工技术作如下交底：1、地质资料29.4 以上为素填土 29.4～13.6 为粉质粘土，13.6～5.6 为全风化花岗岩片麻岩 5.6～0.6 为强风化花岗岩片麻岩 0.6～-6.2 为中风化花岗岩片麻岩2、施工工艺流程桩基础施工工艺流程为：桩位测量放样→设置泥浆池→焊锤、桩机就位→护筒埋设→冲孔→终孔→一清→钢筋笼制作与安装→二清→水下混凝土浇筑→成桩→验桩。3、钻孔场地准备清除杂草，平整场地，桩机摆放场地夯填密实，以免发生不均匀沉降。沿线调查施工区域内的管线分布情况，确定好管线位置后（桩位开挖十字形探沟，沟深不得少于1.5m），如影响施工，应及时联系业主及相关产权单位人员，管线迁改后，方可施工。修筑施工便道，便道要大致平整，承载性能较好,路面积水后，要及时排除。施工用水采纳当地的自来水，用 φ50mm 引至桩基施工处，每轴开 φ25mm 出水口。4、泥浆池设置泥浆池包括沉淀池与储浆池，且中间土堤留有连通口，泥浆池的排列要整齐、有序，离便道边必须大于 2m，以免造成便道沉陷。泥浆池平面尺寸 3m×6m，深约 2.5m，开挖边坡视土质不同而定，一般粘土地段按 1：0.3 开挖。泥浆池四周应采纳 φ48 钢管加塑胶网予以围蔽，围蔽高度不得小于 1m，立杆高度一致且打入土层不得小于 30cm，两排横杆应水平，底横杆离地面约 10cm，横杆与立杆必须连接牢固，塑胶网绑扎牢固。围蔽设置完成后，在显眼处，必须悬挂警示标志。5、测量放样钻孔桩施工前要复测桩位及原地面标高，钉设十字四角护桩，护桩采纳混凝土或砂浆包裹固定，护桩之间相互通视，以备开钻后控制好钻孔孔位，桩机对中误差不大于 2cm。6、护筒加工及埋设护筒内径按设计要求加工，护筒直径较桩直径加大 30cm，护筒用 8mm 厚钢板通过卷板机卷制而成，高度 2.0m 以上，护筒上部留一个高 40cm、宽 20cm 的出浆口，并设吊环，护筒采纳人工挖孔埋设，护筒顶高出地面 50cm。如地质情况较差，应加深护筒长度，护筒底下载后可任意编辑应埋设在地下...
