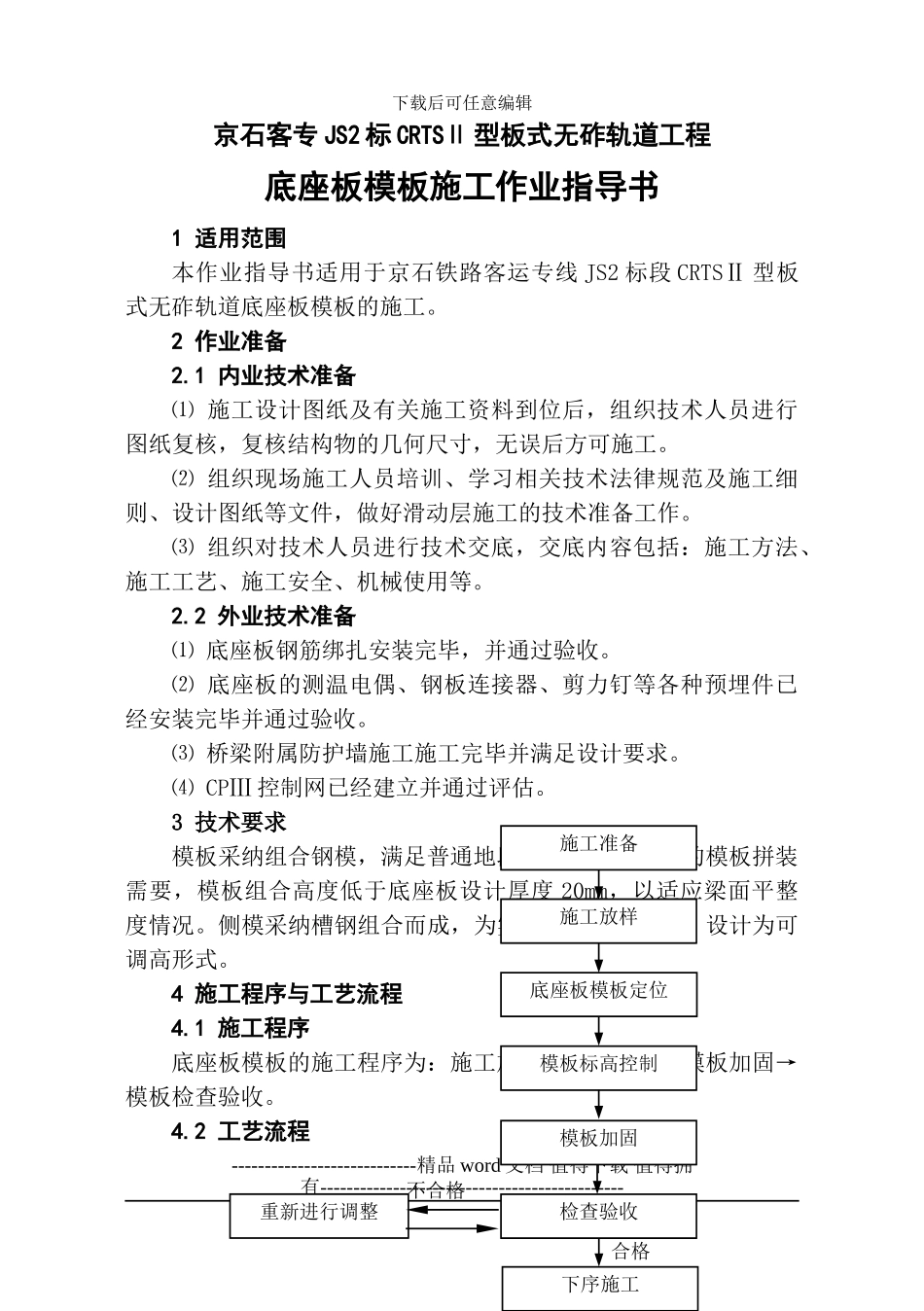

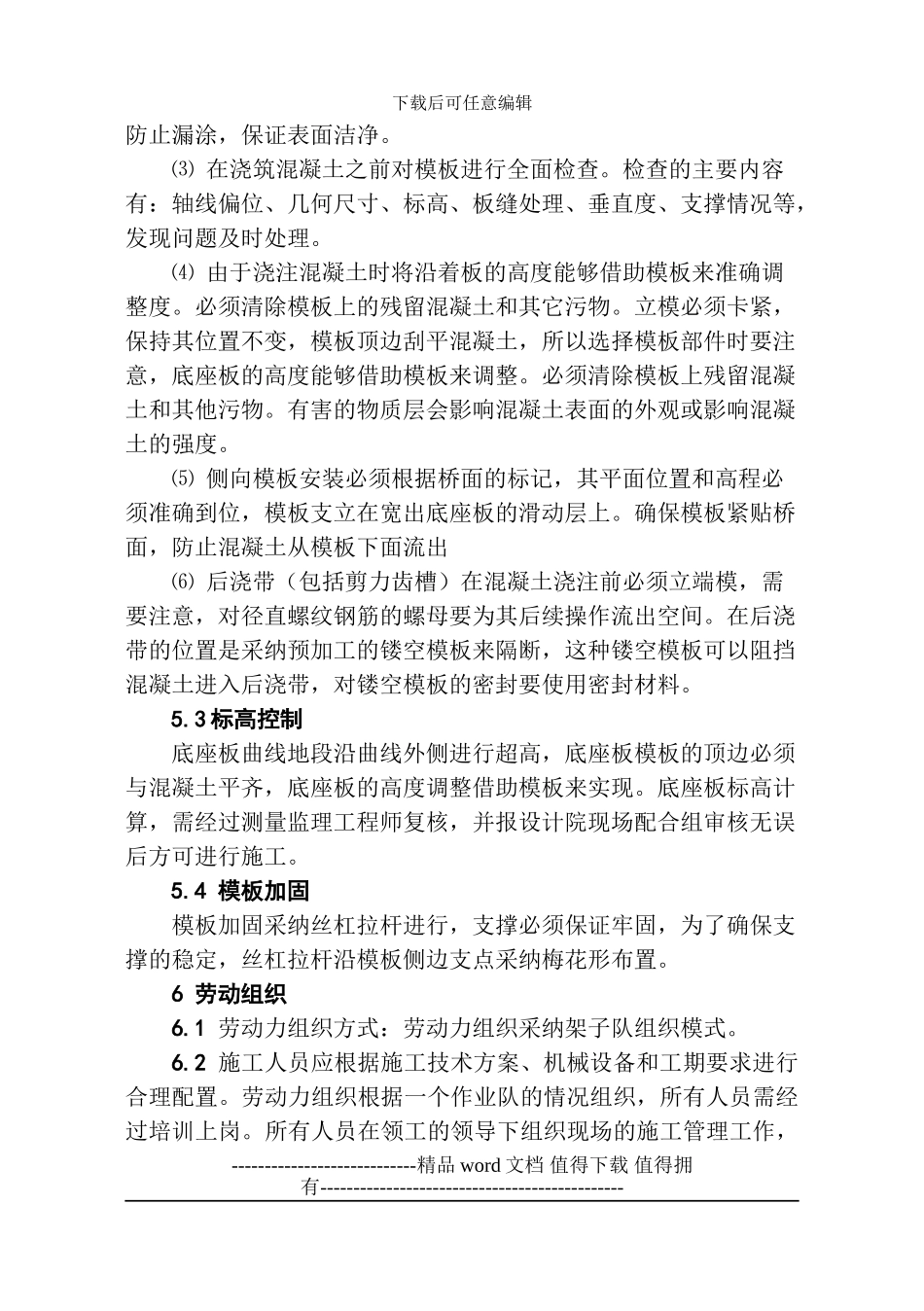

下载后可任意编辑京石客专 JS2 标 CRTSⅡ 型板式无砟轨道工程底座板模板施工作业指导书1 适用范围本作业指导书适用于京石铁路客运专线 JS2 标段 CRTSⅡ 型板式无砟轨道底座板模板的施工。2 作业准备2.1 内业技术准备⑴ 施工设计图纸及有关施工资料到位后，组织技术人员进行图纸复核，复核结构物的几何尺寸，无误后方可施工。⑵ 组织现场施工人员培训、学习相关技术法律规范及施工细则、设计图纸等文件，做好滑动层施工的技术准备工作。⑶ 组织对技术人员进行技术交底，交底内容包括：施工方法、施工工艺、施工安全、机械使用等。2.2 外业技术准备⑴ 底座板钢筋绑扎安装完毕，并通过验收。⑵ 底座板的测温电偶、钢板连接器、剪力钉等各种预埋件已经安装完毕并通过验收。⑶ 桥梁附属防护墙施工施工完毕并满足设计要求。⑷ CPⅢ 控制网已经建立并通过评估。3 技术要求模板采纳组合钢模，满足普通地段及超高设置地段的模板拼装需要，模板组合高度低于底座板设计厚度 20mm，以适应梁面平整度情况。侧模采纳槽钢组合而成，为实现曲线外侧超高，设计为可调高形式。4 施工程序与工艺流程4.1 施工程序底座板模板的施工程序为：施工放样→模板定位→模板加固→模板检查验收。4.2 工艺流程----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------施工准备施工放样底座板模板定位模板标高控制模板加固检查验收下序施工重新进行调整合格不合格下载后可任意编辑图 1 模板施工工艺流程5 施工要求5.1 施工放样将要施工底座板范围内清扫洁净，由测量工程师用全站仪放出底座板的轴线并报测量组进行复核，确保无误后，交给现场施工技术人员及施工作业人员，施工技术人员根据轴线采纳墨斗弹出底座板具体尺寸线。弹完线后，采纳钢卷尺进行尺寸复核，确定准确无误后方可进行下道工序。5.2 模板定位⑴ 底座板模板采纳定型钢模板组合成型，螺栓连接，为适应曲线段底座板高度的变化，模板高度可通过螺栓上下调整，模板安装加固如图 2 所示。模板安装要保证满足底座板设计尺寸要求。安装模板时应当注意，不能损坏已施工完毕的滑动层和防水层。图 2 模板安装示意图⑵ 模板板缝夹止水条处理，严禁浇筑混凝土过程中漏浆。钢模板刨光、刷脱模剂。脱模剂涂抹均匀，从一侧到另一侧依次涂刷，----------------------------精品 word 文档 值得下载 值得拥有---------------------...
